Este projeto consiste no desenvolvimento e execução de uma luminária decorativa tridimensional inspirada no icônico Submarino Amarelo dos Beatles. A estrutura principal foi construída a partir do corte e montagem de chapas de MDF, explorando a sobreposição de camadas para conferir volume, profundidade e fidelidade às linhas curvas e silhueta do design original.

A peça conta com aberturas circulares vazadas (escotilhas) e na parte superior, permitindo a passagem e difusão da luz interna, criando um efeito dinâmico no ambiente. A personalização e o acabamento foram realizados de forma artesanal com pintura colorida, replicando os tons vibrantes de amarelo, branco e detalhes psicodélicos característicos da obra. O projeto une técnicas de modelagem em madeira, marcenaria em pequena escala, instalações elétricas embutidas e expressão artística.

Arquivos do Projeto

Materiais Necessários

• Papel A3: 1 unidade
• Papel A4: 2 unidades
• Papelão Ondulado: 26x68 cm
• MDF Cru: 26x68 cm
• Fundo Preparador de Parede
• Massa Corrida
• Kit Tintas Acrílicas: Amarelo, Vermelho, Branco, Rosa e Azul
• Conjunto Elétrico: Rabicho 1,20m preto c/ interruptor e soquete E14 (base redonda)
• Lâmpada: LED Vela B35 3W Bivolt E14 (Estilo Vintage Retrô)
• Parafusos: 2x Chato Atarraxante Phillips 3,5x6,5mm Inox
• Verniz Impermeabilizante: À prova d'água

Ferramentas Necessárias

• Lapiseira Técnica: 3mm (ou 0.3mm)
• Lápis Grafite: Graduação 6B
• Kit de Medição: Régua 30cm, Esquadro 45°, Esquadro 30/60°
• Circunferências: Normógrafo Escolar
• Maquinário: Serra Fita, Serra Tico-Tico e Furadeira de Bancada (brocas 12mm e 8mm)
• Abrasivos: Lixas grão 150, 180 e 220
• Acessórios de Pintura: Esponja e Pincéis Macios

Etapas

Sketches iniciais

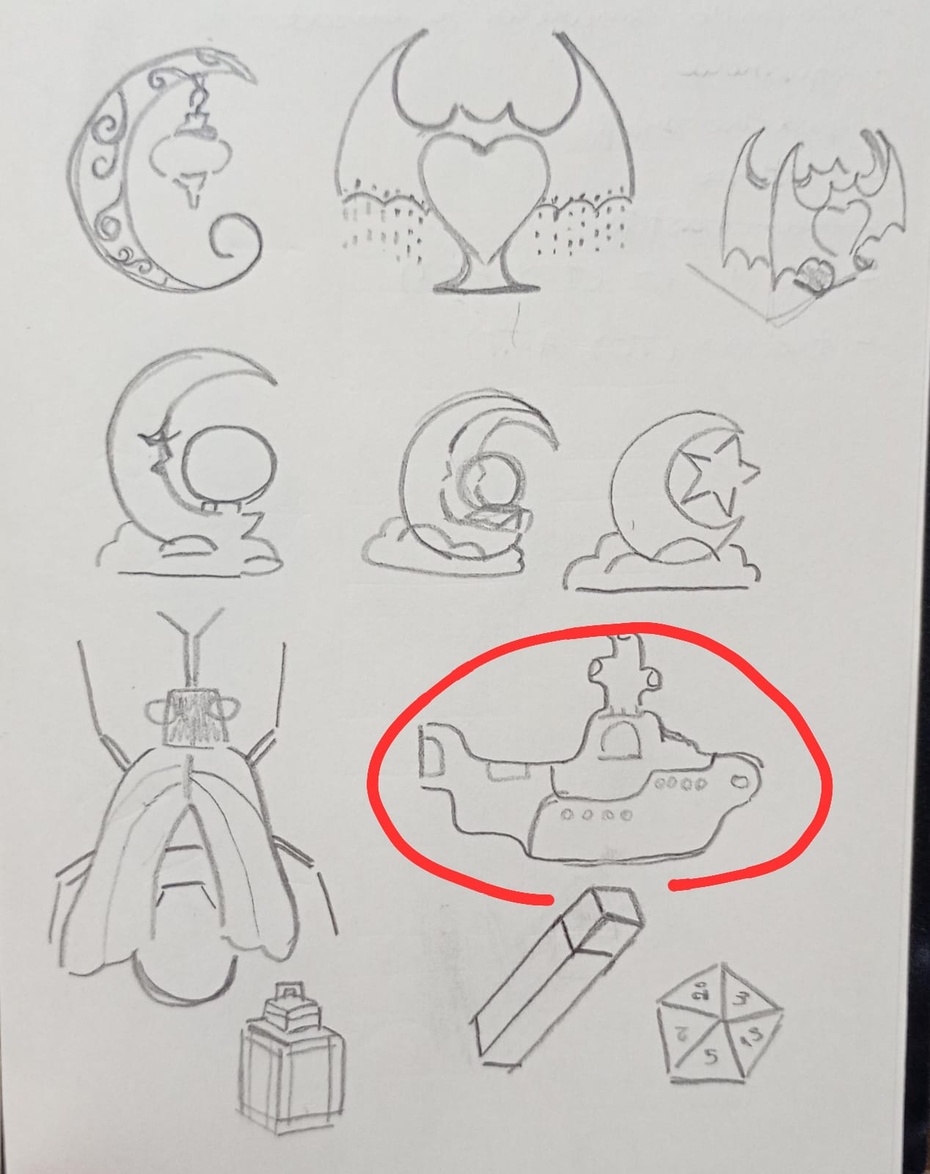

• Durante a fase inicial de rascunhos e brainstorming para o design da luminária, decidi seguir com a proposta do Submarino Amarelo, que serviu de base para todo o detalhamento técnico posterior.





Modelo Volumétrico

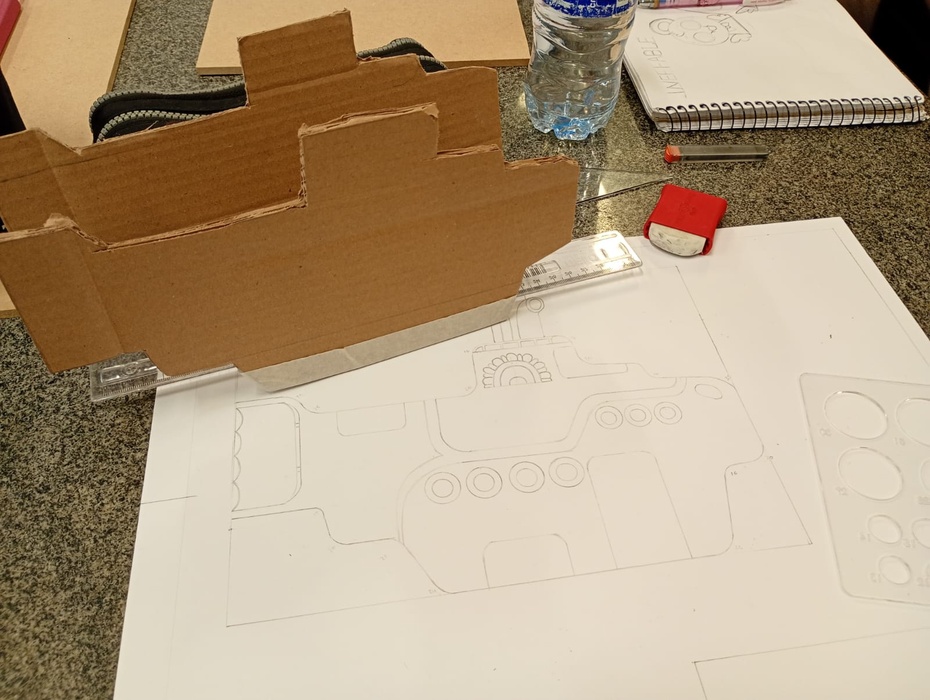

• Com base no sketch inicial, projetei um modelo volumétrico em papelão para validar as medidas e proporções. Esta etapa de estudo tridimensional foi crucial para o refinamento estético e técnico da luminária.





Desenho Técnico e Rendering

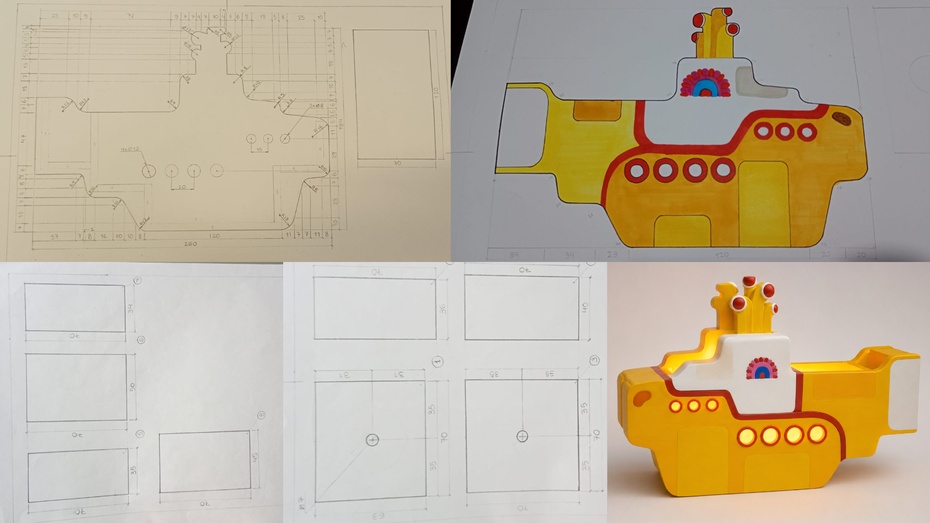

• Após o refinamento do protótipo, foram desenvolvidos os desenhos técnicos normatizados e a representação fotorrealista (rendering), fornecendo a documentação necessária para a execução precisa da peça.





Cortes

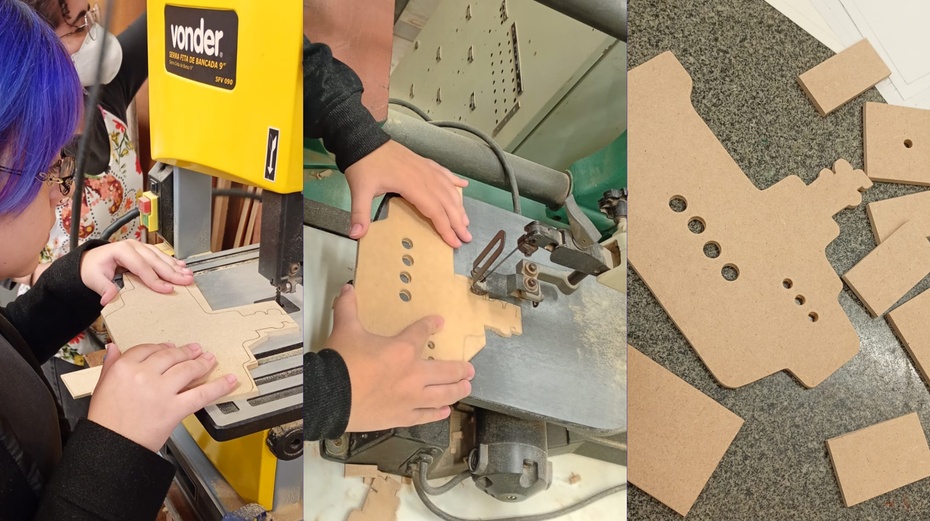

• Com o traçado técnico aplicado à chapa de MDF, a execução prosseguiu com cortes estratégicos: seções retas na serra de fita e formas orgânicas na serra tico-tico. O detalhamento das furações foi feito com o auxílio de uma furadeira de bancada, empregando brocas de 12mm para as aberturas maiores e 8mm para as menores, conforme as especificações do projeto.





Lixamento

• A fase de acabamento superficial consistiu em um lixamento escalonado em três granulometrias. O processo iniciou-se com a lixa 150 para desbaste primário, seguida pela 180 para o nivelamento das faces e bordas. O acabamento final foi executado com lixa 220, assegurando a suavidade e a porosidade ideal para a aplicação do fundo preparador e da massa corrida.

Preparação para Pintura

• A preparação da superfície envolveu a aplicação de uma camada delgada de massa corrida para o nivelamento superficial. Posteriormente, foi aplicado o fundo preparador de paredes, atuando como um primer selador. Este procedimento é fundamental para controlar a porosidade do MDF, garantindo uma melhor ancoragem do pigmento e um tingimento homogêneo.





Pintura

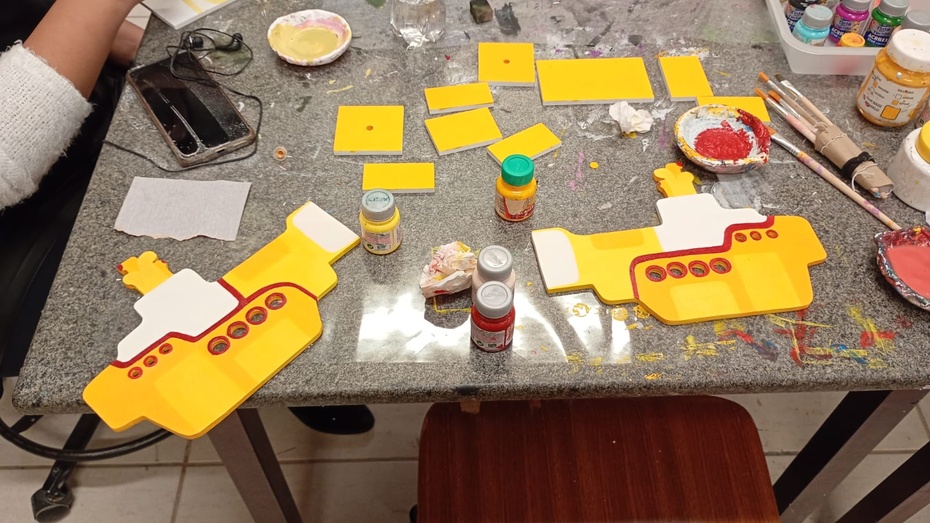

• A etapa de pintura foi executada com tintas acrílicas, seguindo uma hierarquia de cores. A base foi estabelecida com amarelo gema (amarelo queimado) em toda a extensão do objeto. Posteriormente, procedeu-se à aplicação de um amarelo de menor saturação para detalhes complementares. A porção superior e a barbatana receberam pigmento branco, enquanto o vermelho queimado foi utilizado para a definição gráfica de linhas e janelas. A finalização dos elementos gráficos decorativos foi realizada com as cores azul e rosa, garantindo a fidelidade ao design original.





Colagem

• A montagem das peças foi executada com cola adesiva instantânea, garantindo uma colagem firme e duradoura. Este método permitiu uma montagem ágil e precisa, mantendo o alinhamento perfeito entre as partes cortadas.

Acabamento

• Para concluir o projeto, utilizei verniz à base de água para a proteção e preservação final. Esta camada protetora assegura a durabilidade da peça e mantém o acabamento vibrante das tintas acrílicas, conferindo um toque profissional ao produto final.

Conclusão

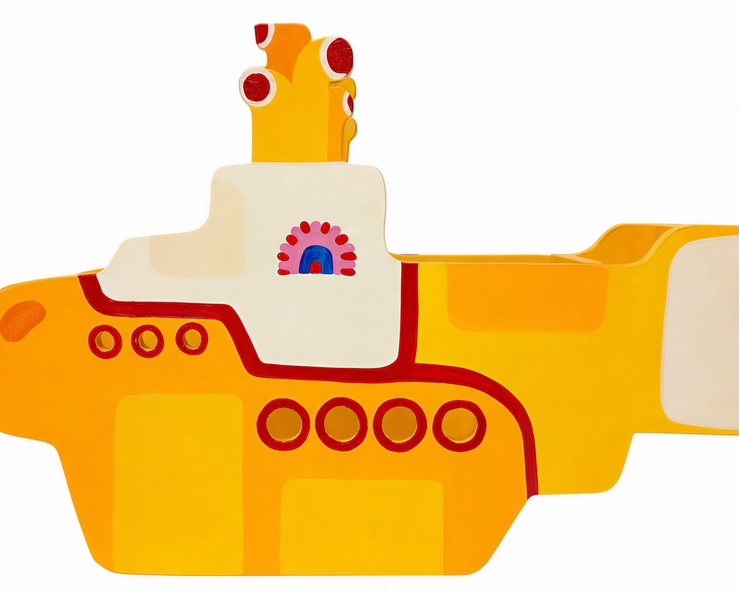

Transformar um desenho no papel em uma luminária real foi um desafio gratificante. Cada etapa — do primeiro corte na serra fita ao último detalhe em tinta — contribuiu para dar vida a este submarino. Mais do que uma simples luminária, este projeto representa a materialização da criatividade através do esforço técnico. O 'Yellow Submarine' agora deixa de ser apenas um projeto no papel para se tornar uma peça de design vibrante, funcional e cheia de história.
