Drumpim é um robô de combate da categoria Cupim que foi campeão na RCX 2024 e ficou em segundo lugar na RCX 2025. Ele já sofreu varias mudanças, sempre buscando melhorias.

(É importante destacar que robôs de combate só devem ser utilizados dentro das respectivas arenas de suas categorias)

Arquivos do Projeto

Materiais Necessários

• Chassi: MDF 3 mm
• Arma: Filamento TPU
• Bateria: lipo 2S 500 mAh
• Motores da arma: 2 x 130
• Motores da locomoção: 2 x 130 com caixa de redução azul (engrenagens de metal) modificada para maior velocidade
• Rodas: EVA
• Hub da roda: impresso em TPU
• Eletrônica: desenvolvida pelo autor, mas pode ser substituída por diversas outras
• Controle: aplicativo para celular utilizando WiFi
• Abraçadeiras 2,5 x 100 mm
• Parafusos com porca para fixação dos motores da locomoção M3 x 25 mm

Ferramentas Necessárias

• Cortadora Laser
• Impressora 3D
• Chave de fenda ou Philips
• alicate de bico
• Tesoura

Etapas

Montagem

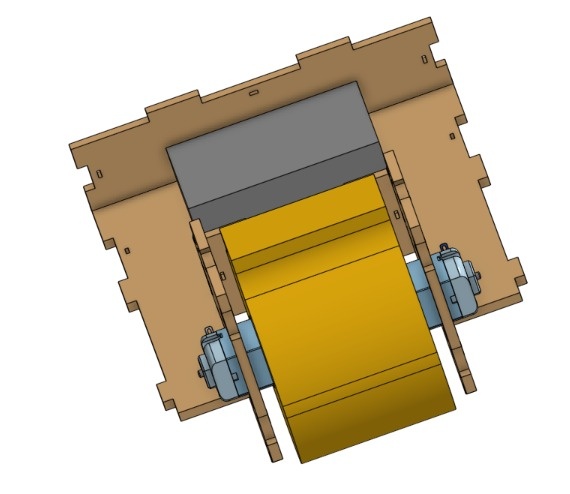

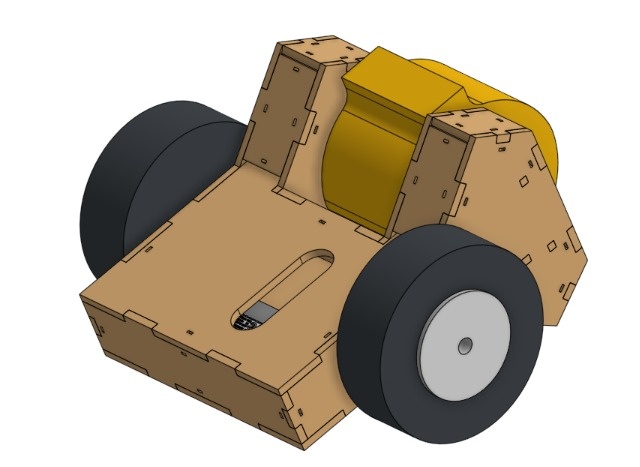

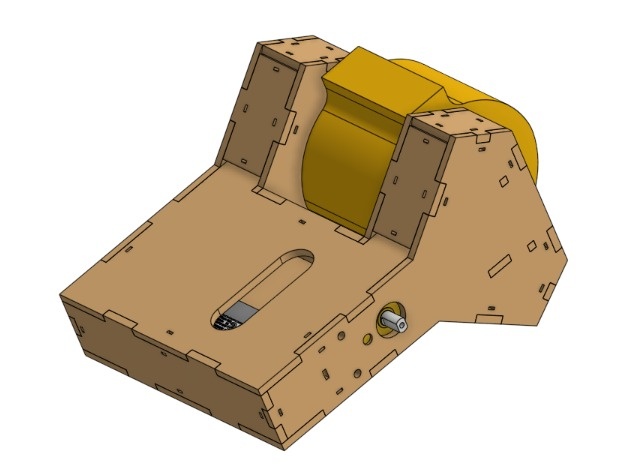

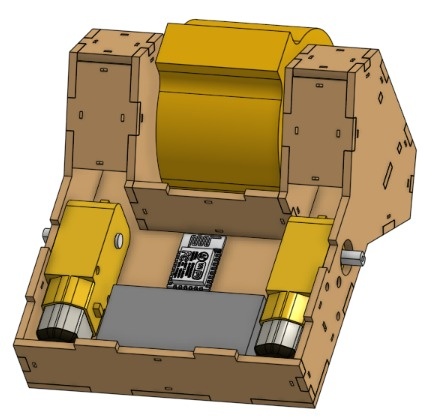

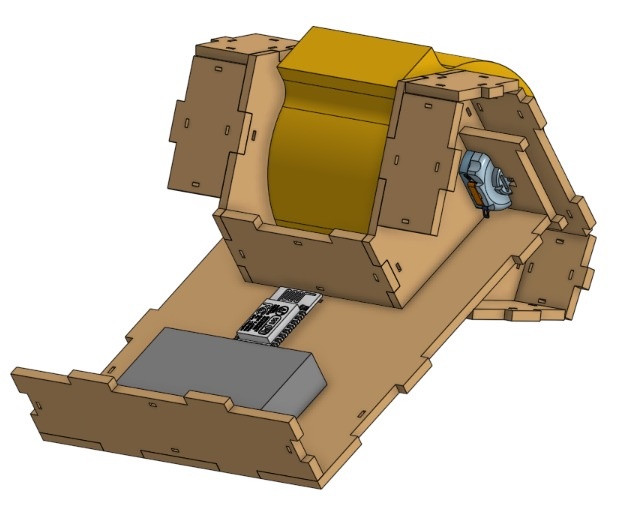

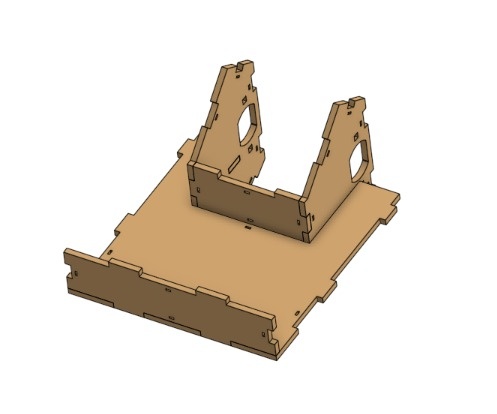

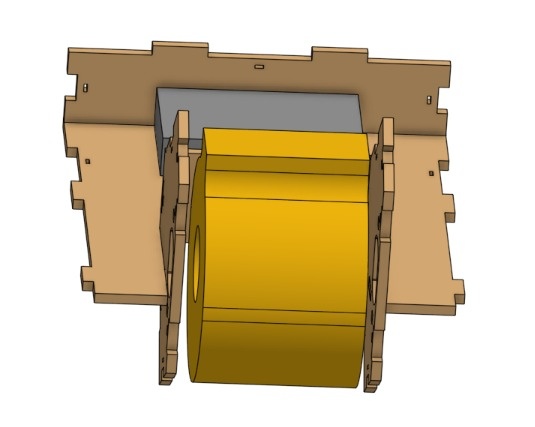

• Após cortar o chassi em MDF e imprimir a arma em TPU, basta seguir a montagem de acordo com as imagens abaixo. A fixação de uma peça de MDF na outra é feita através de abraçadeiras de Nylon, utilizando os furos já cortados em cada peça.




• .




• .




• .




• .




• .




• .




• .





Parte elétrica

• A parte elétrica exige algum conhecimento em soldagem para sua montagem. É necessário soldar fios nos motores e na eletrônica.

Conclusão

A potência do robô irá depender, principalmente, dos motores e da bateria. Existem vários fabricantes de motores do tipo 130, cada um deles tem características diferentes apesar do mesmo formato.
