Criação de uma tinta condutiva utilizando seladora, thinner e grafite em pó. Por conter esses componentes, este projeto DEVE ser feito com o apoio de um adulto.

Materiais Necessários

• Seladora base thinner
• Thinner
• Grafite lubrificante em pó (Comprado por kg)
• Bateria 9V
• LED alto brilho 5mm
• Papelão 15x15cm

Ferramentas Necessárias

• Chave de fenda
• Pincel chato nº12
• Copo de medidas
• Multímetro
• Tesoura

Etapas

Passo-a-passo

• Peça ajuda a um adulto para iniciar a produção da tinta.

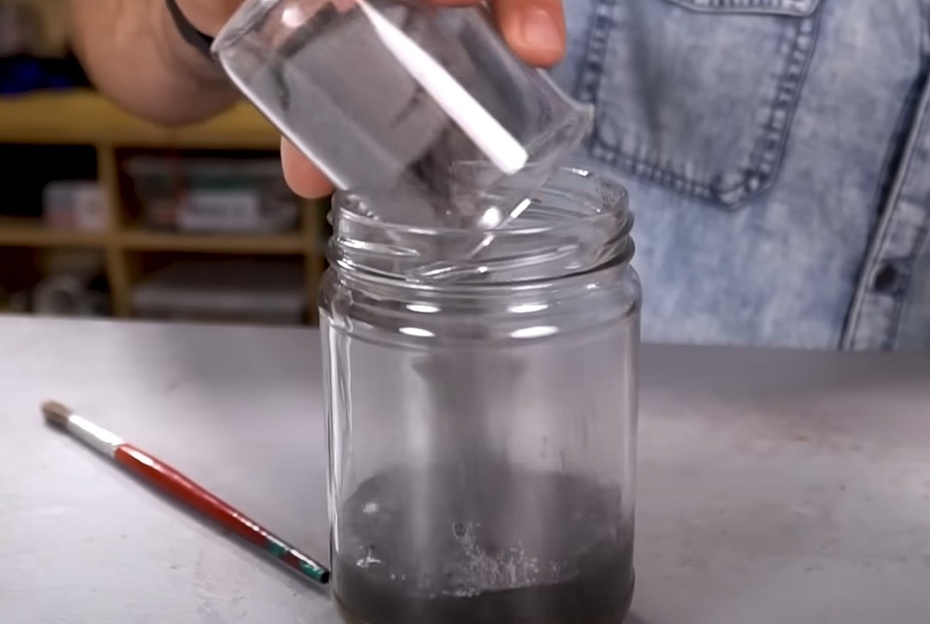

• As medidas para a mistura da tinta são: uma parte de seladora, uma parte de thinner e duas partes de grafite. Exemplo: 100ml de seladora, 100ml de thinner e 200 ml de grafite.

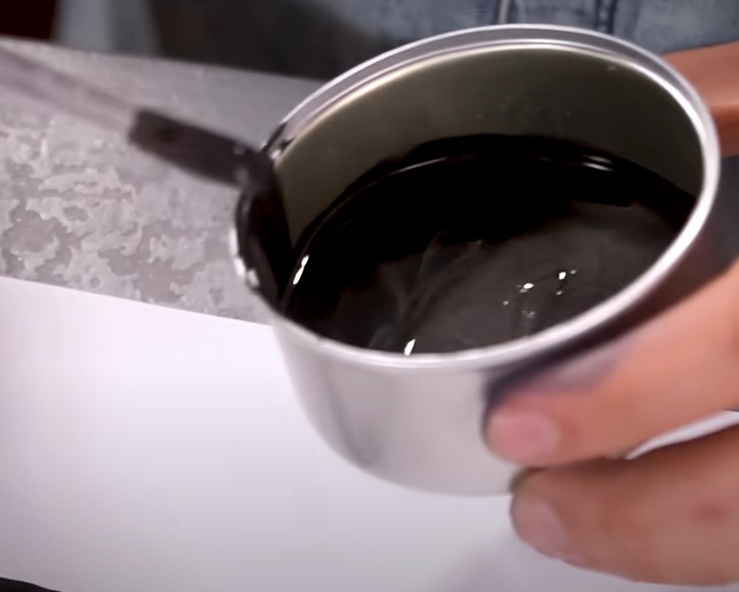

• Misture bem. Um lembrete: sempre misture a tinta antes de utilizar! O grafite decanta e se acumula no fundo do recipiente depois de um tempo.
• Vamos testar a tinta. Pegue o pincel, bateria 9V, led e o pedaço de papelão.

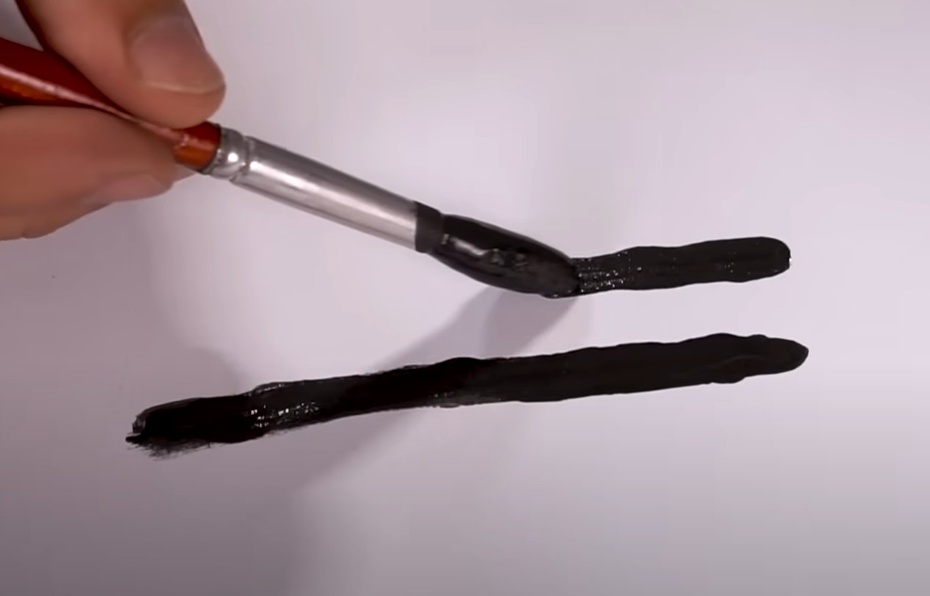

• Desenhe duas linhas paralelas de aproximadamente 10cm de comprimento, 1cm de largura e 1cm de distância entre as linhas. Lembrete: para limpar o pincel, utilize um recipiente com um pouco de thinner.




• Espere aproximadamente 10min para que a tinta fique seca.

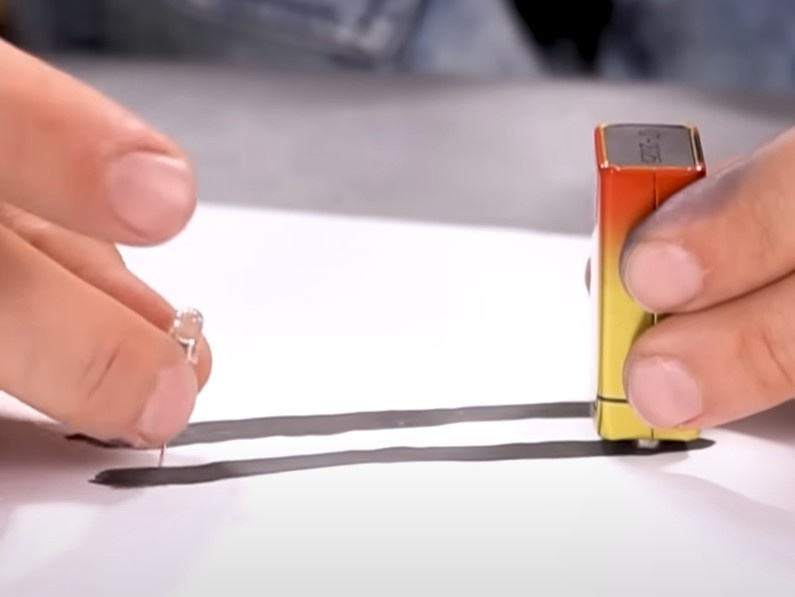

• Encontre os polos positivo e negativo da bateria e encoste um deles em uma linha e o outro em outra. NÃO COLOQUE NA MESMA LINHA.




• Encontre os polos positivo e negativo do led. O terminal mais comprido do led é o positivo. Encoste cada polo do led na linha correspondente da bateria.
• Veja se o led é ligado.
• Esta tinta não é um ótimo condutor, ela oferece uma certa resistência para o circuito, por isso nosso led não queima quando ligado. Para demonstrar, vamos utilizar o multímetro.

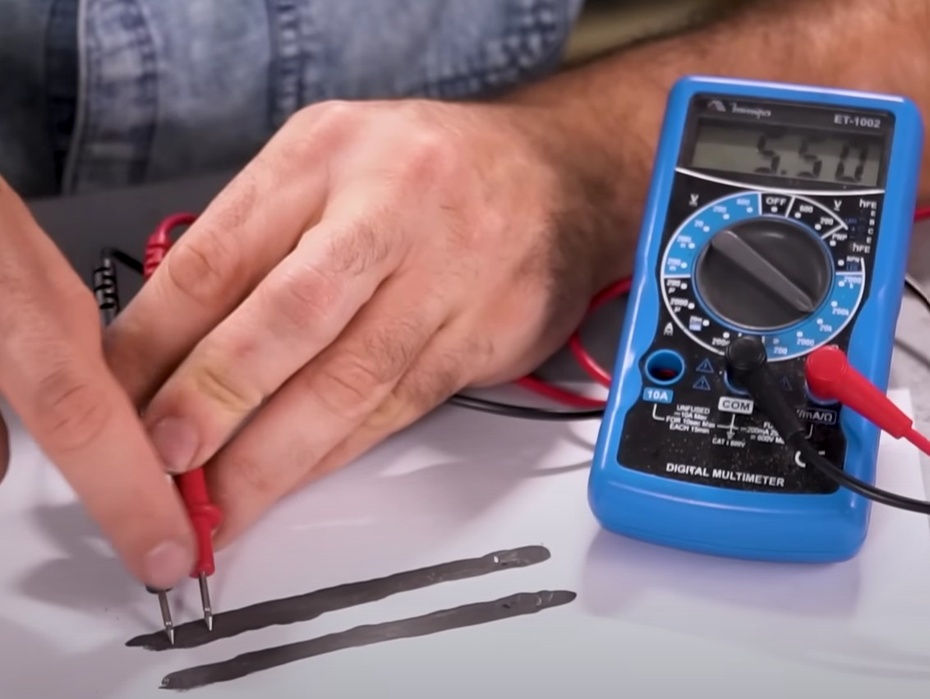

• Coloque o multímetro na posição para medir resistência, pode ser 20k e retire a bateria e o led do circuito.




• Posicione os terminais do multímetro em apenas uma das linhas, em série e repare no valor obtido.

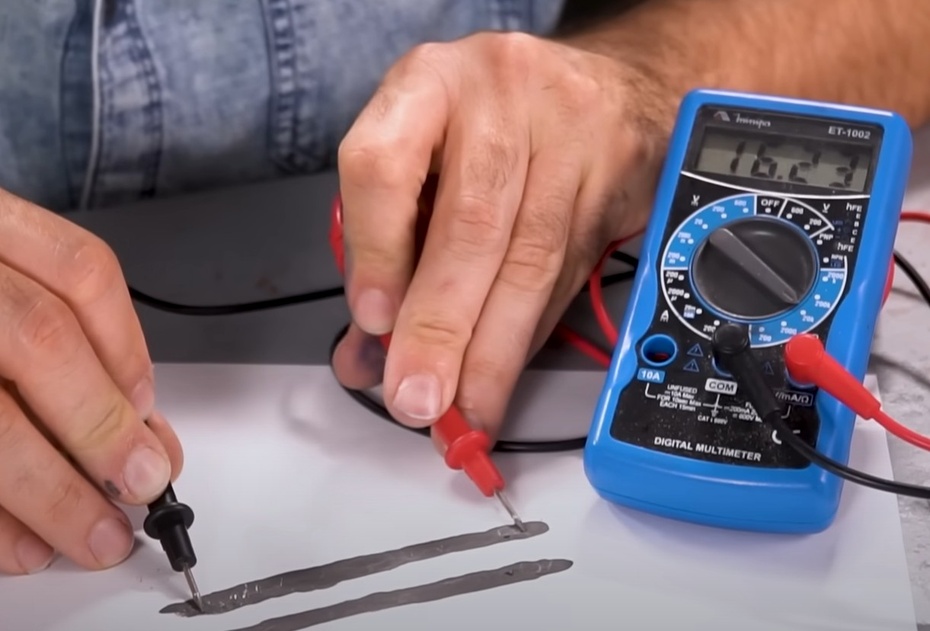

• Afaste um dos terminais até o fim da linha e repare no valor obtido.




• O ideal com essa tinta é criar circuitos curtos, pois se for muito comprido ele pode não funcionar.

Conclusão

Projeto muito útil para montar de circuitos de uma forma diferente. Pode ser utilizado em associação com outros componentes para criar projetos sofisticados! Não use com tensões altas.
