Roda Iluminada_geração de energia elétrica

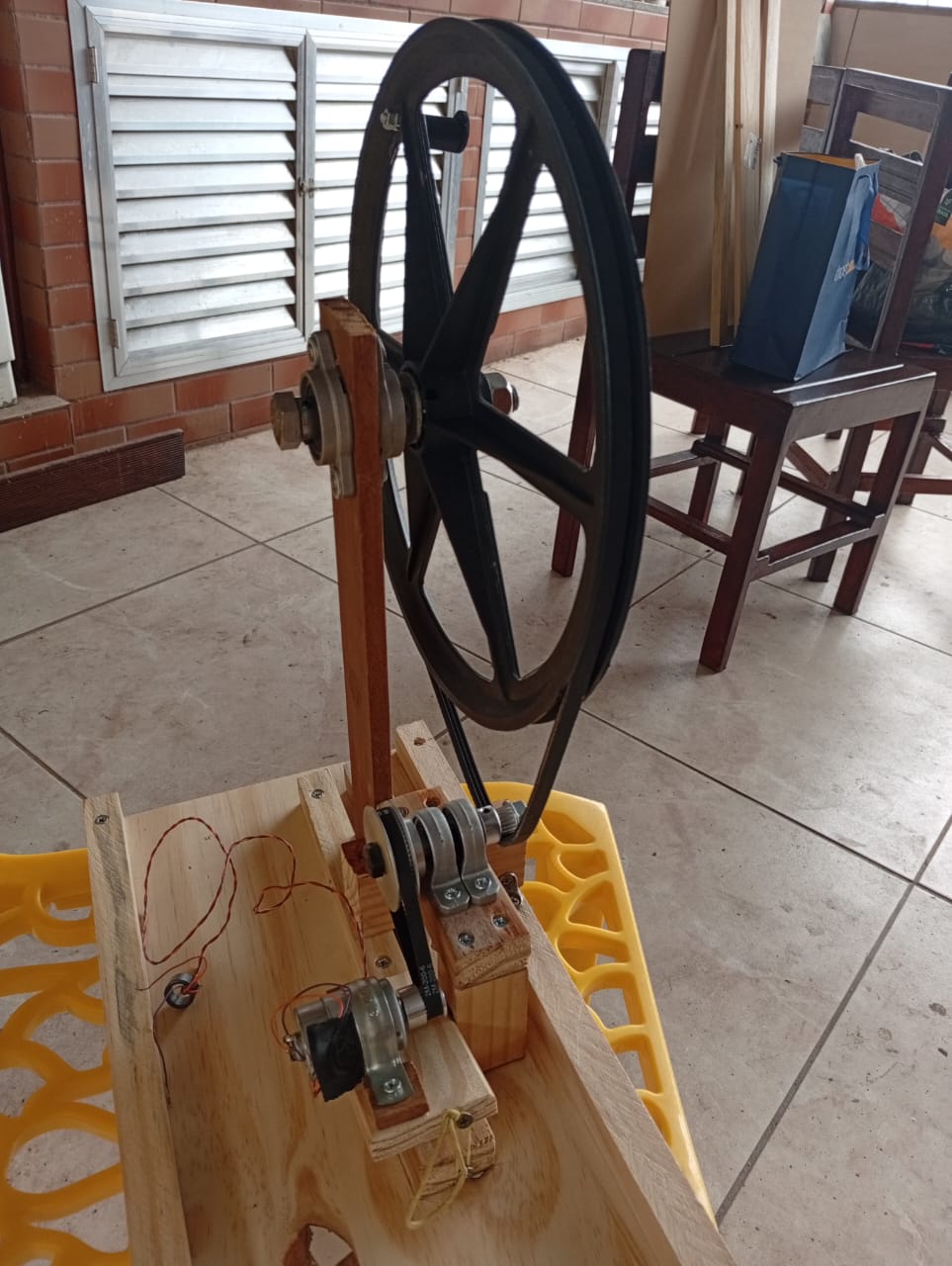

A ideia do projeto surgiu a partir de um pedido da professora da escola da minha filha mais velha (pré-escola), onde seria necessária uma máquina que acendesse uma luz de forma manual. O projeto foi desenvolvido para que as crianças pudessem gerar energia elétrica através do giro manual de uma polia ligada por correia ao eixo de um motor elétrico de impressora e assim trabalhar assuntos como sustentabilidade, trabalhar a coordenação motora uma vez que é necessário o giro da polia para geração da energia elétrica e trabalhar de forma lúdica assuntos relacionados à ciência e tecnologia, mesclando soluções de mecânica e eletromagnetismo.

Arquivos do Projeto

Materiais Necessários

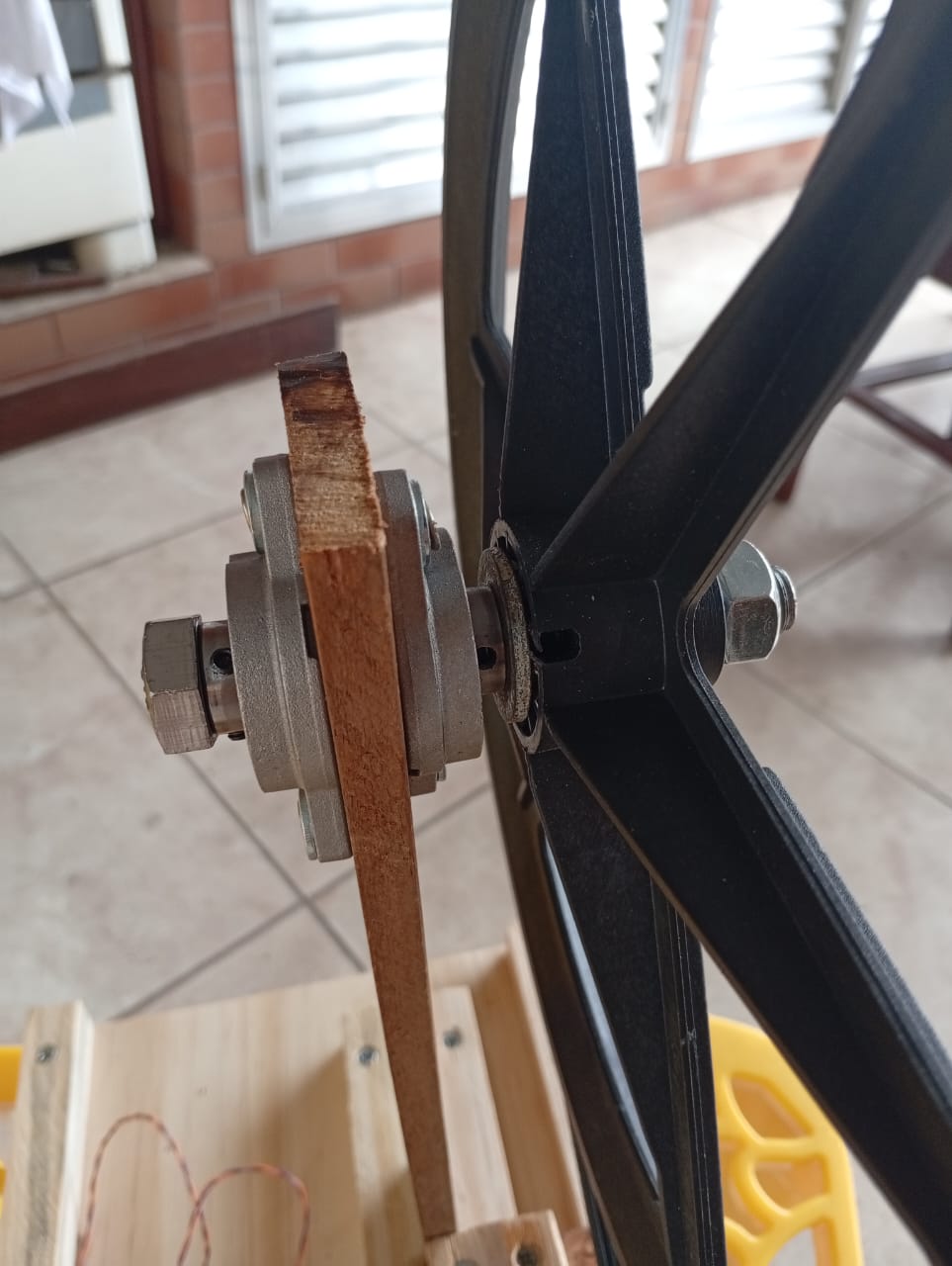

• 01 - mancal KFL001 para eixo 12mm, qtd 2
• 02 - parafuso para madeira 3,5 x 20mm, qtd 10
• 03 - parafuso para madeira 3,5 x 30mm, qtd 10

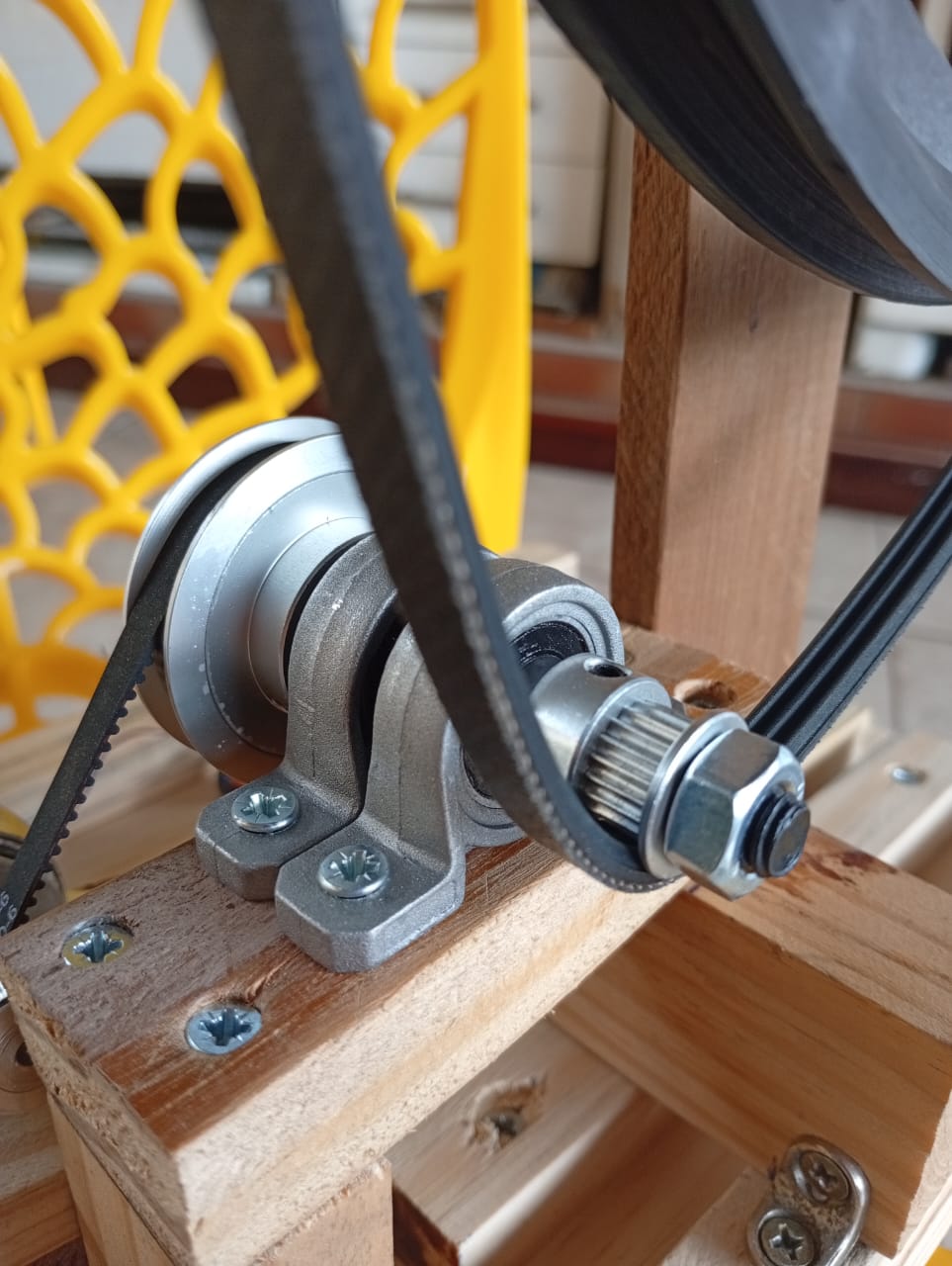

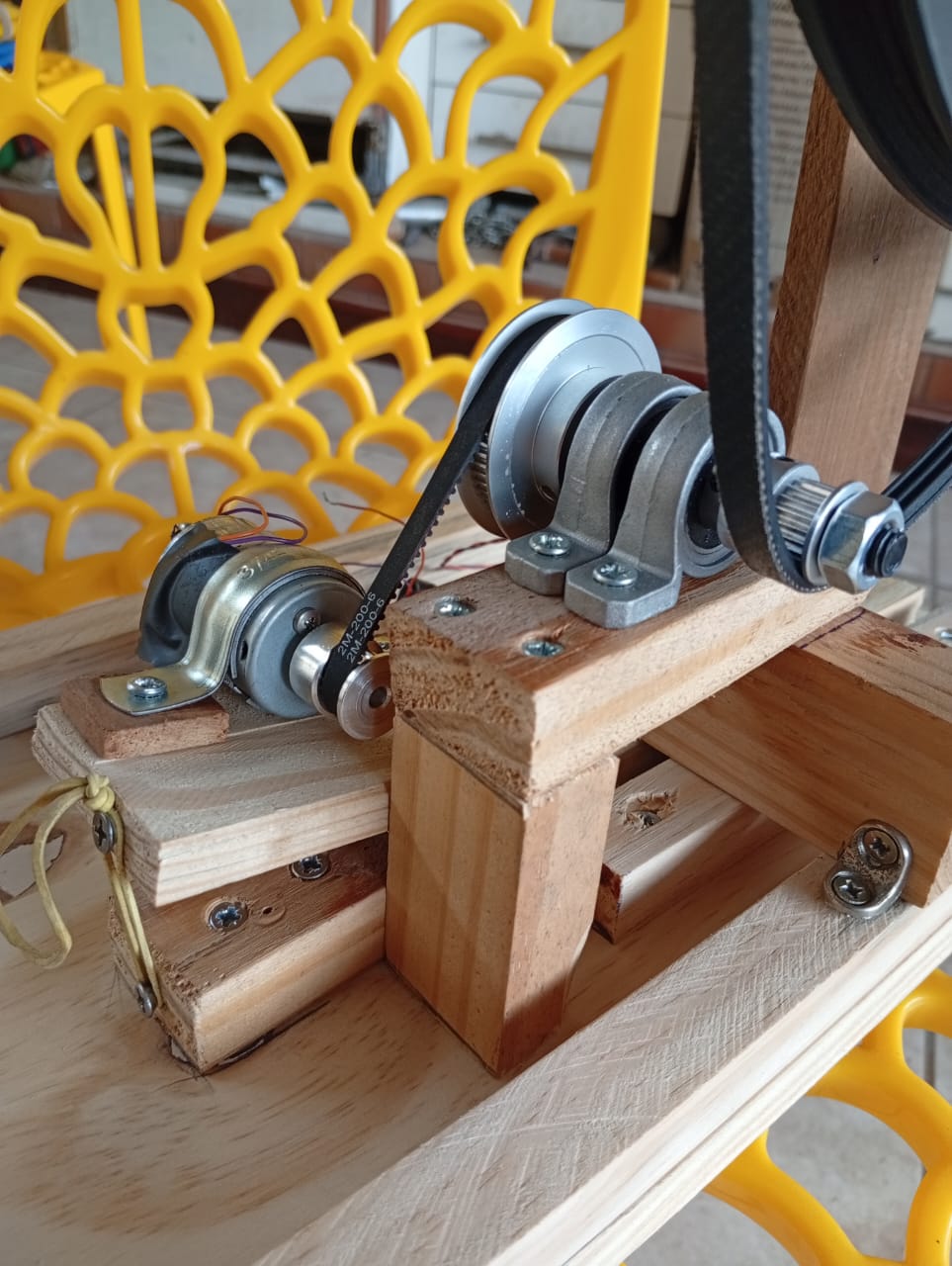

• 04 - mancal KP08 para eixo 8mm, qtd 2
• 05 - parafuso M8 x 1,25 x 70mm, qtd 1
• 06 - porca sextavada M8 x 1,25, qtd 1

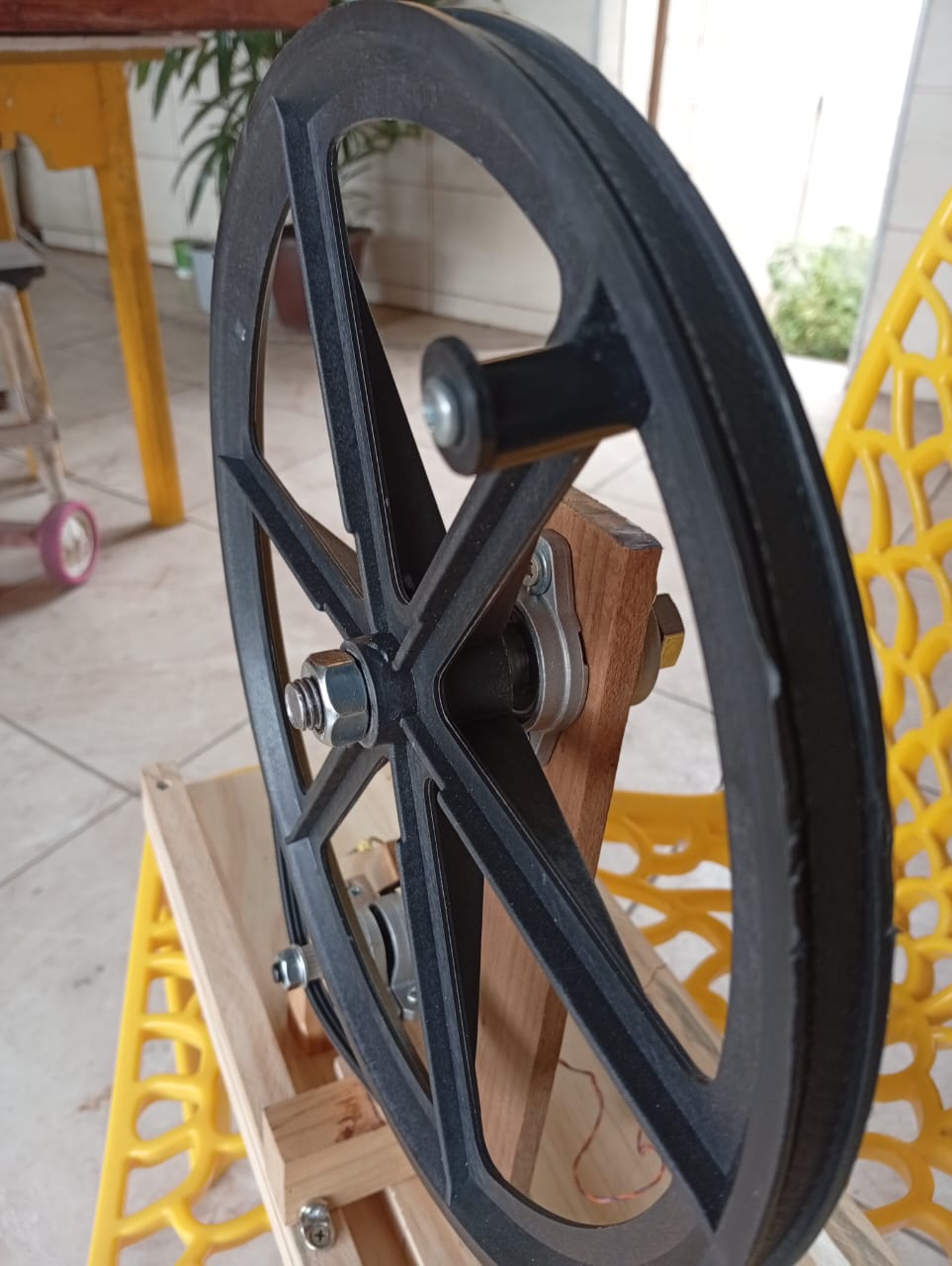

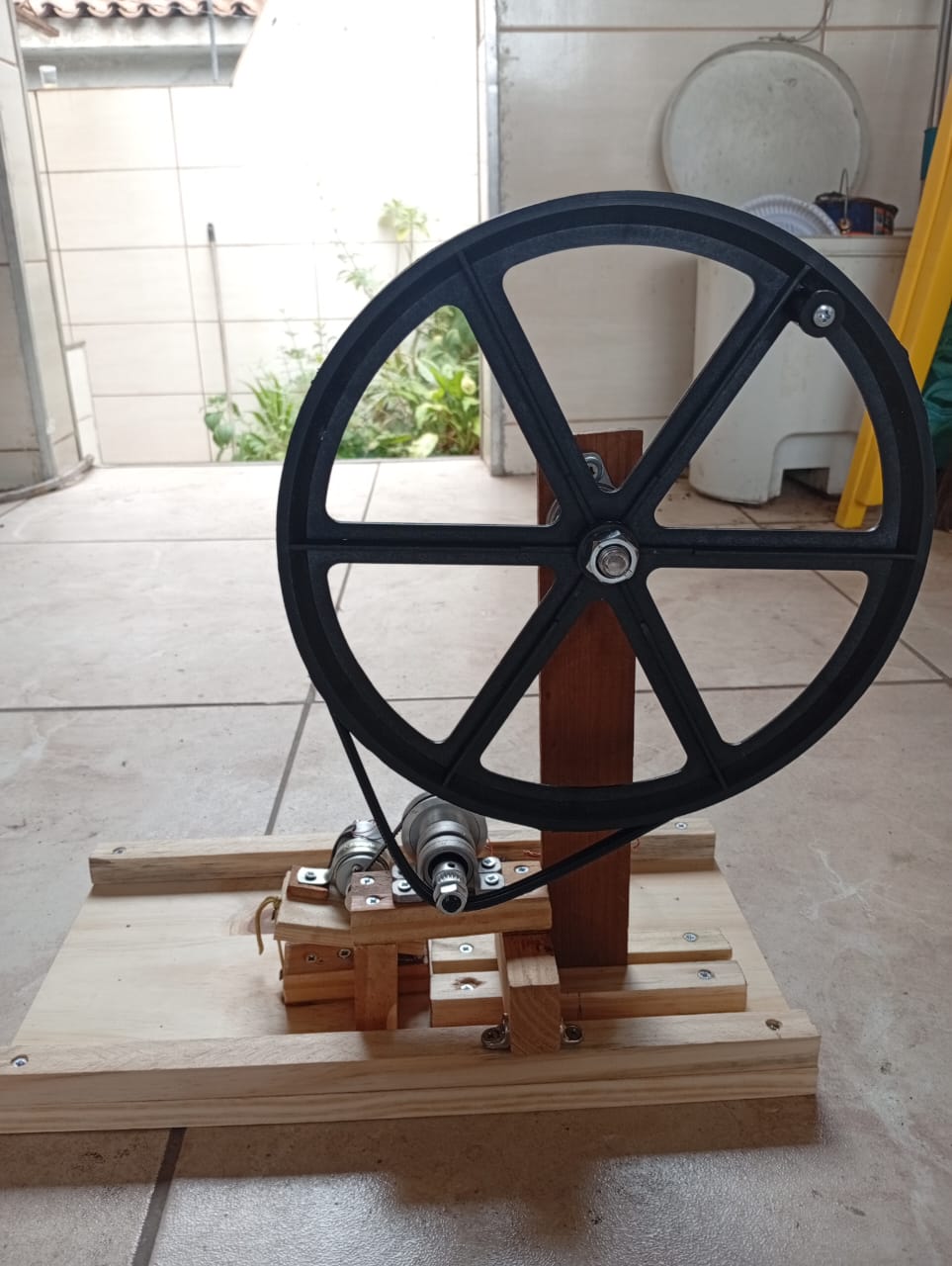

• 07 - polia plástica, diâmetro 26cm, qtd 1
• 08 - parafuso M12 x 1,75 x 100mm, qtd 1
• 09 - porca sextavada M12 x 1,75, qtd 1

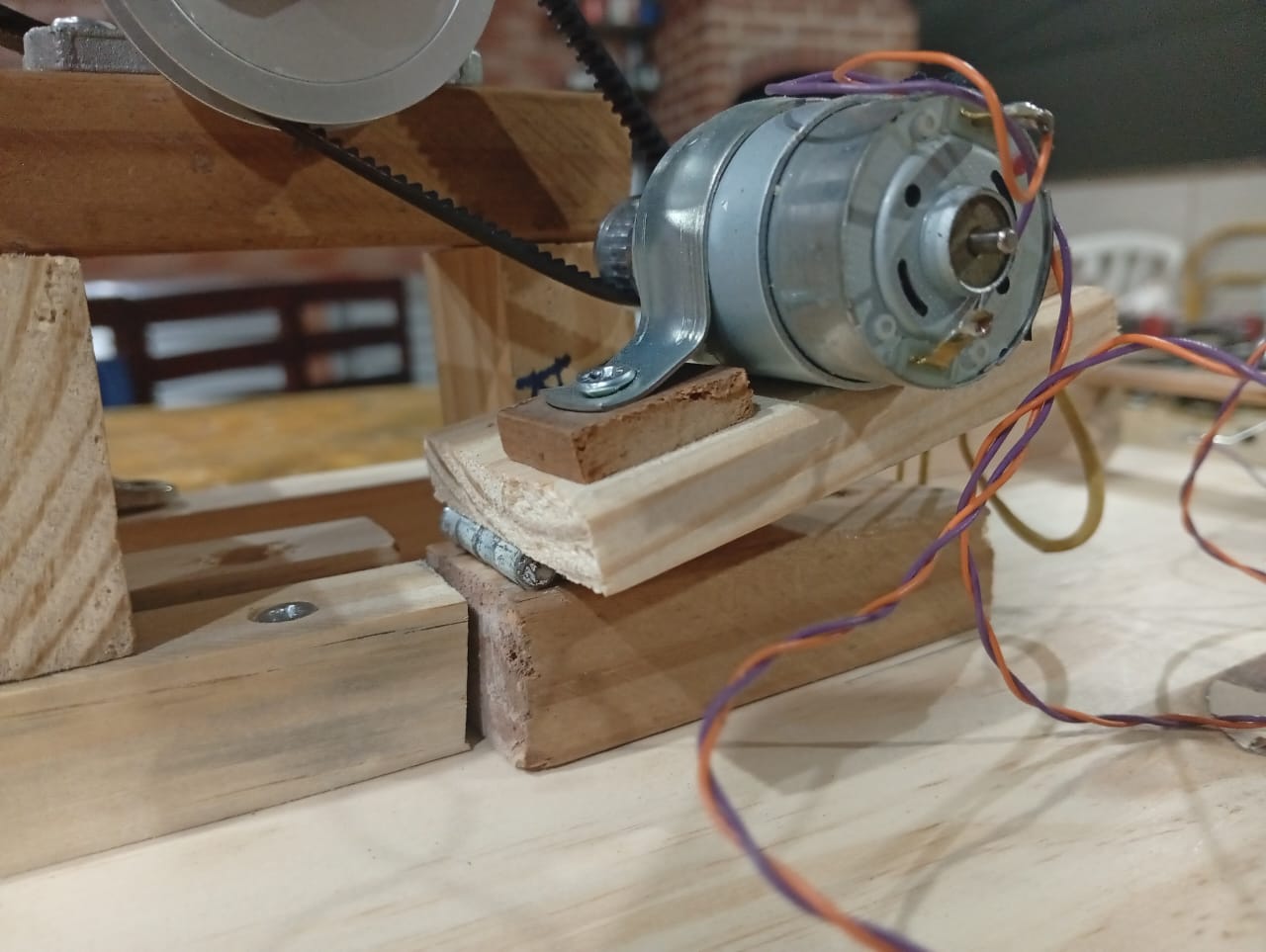

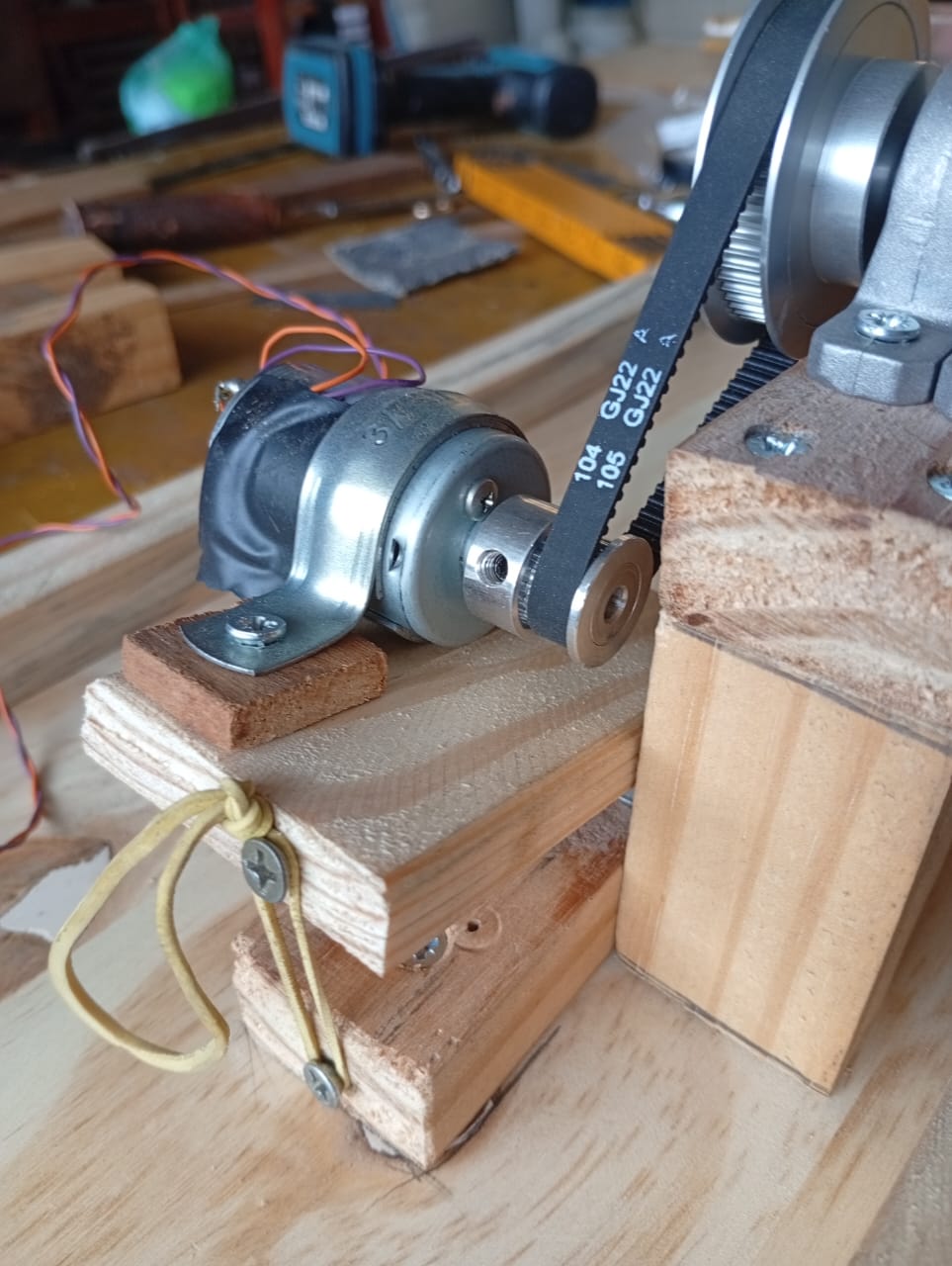

• 10 - motor 12V de impressora, qtd 1
• 11 - abraçadeira metálica 3/4 pol, qtd 1
• 12 - correia GT2, 1000mm, largura 6mm, qtd 1

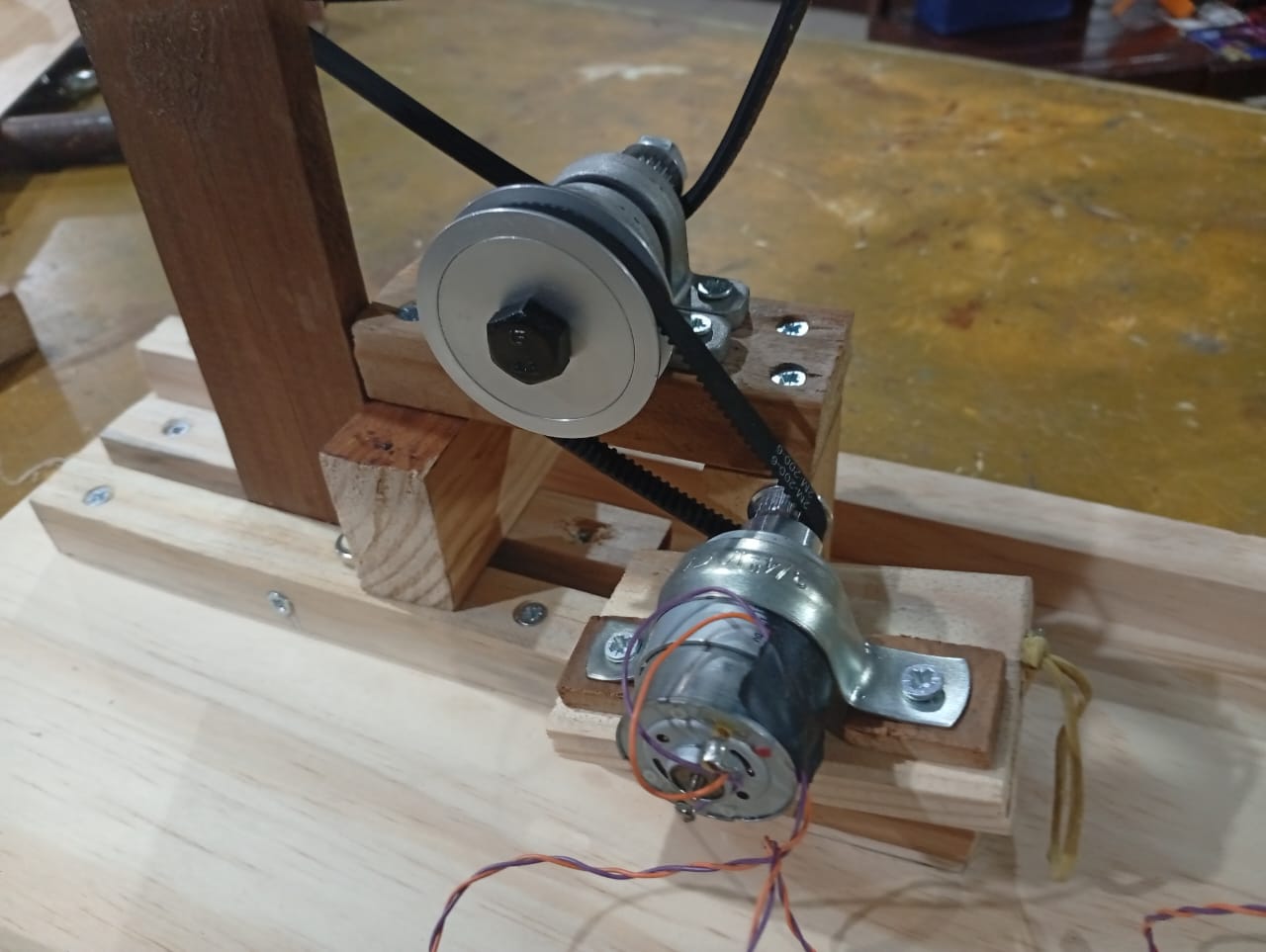

• 13 - polia GT2, 16 dentes, eixo 4mm, correia 6mm, qtd 1
• 14 - polia GT2, 20 dentes, eixo 8mm, correia 6mm, qtd 1
• 15 - polia GT2, 60 dentes, eixo 8mm, correia 6mm, qtd 1
• 16 - correia GT2, 200mm, largura 6mm, qtd 1
• 17 - madeira 40cm x 20cm x 2cm, qtd 1
• 18 - ripa de madeira 40cm x 2cm x 2cm, qtd 2
• 19 - ripa de madeira 1cm x 5cm x 30cm, qtd 1
• 20 - ripa de madeira 2cm x 2cm x 16 cm, qtd 2
• 21 - ripa de madeira 2cm x 3cm x 9,5cm, qtd 1
• 22 - ripa de madeira 2cm x 3cm x 8cm, qtd 1
• 23 - ripa de madeira 2cm x 3cm x 5 cm, qtd 1
• 24 - ripa de madeira 1cm x 5cm x 7,5cm, qtd 1
• 25 - ripa de madeira 2cm x 3cm x 7,5, qtd 1
• 26 - cantoneira de zamak, qtd 6
• 27 - arruela lisa 12mm;

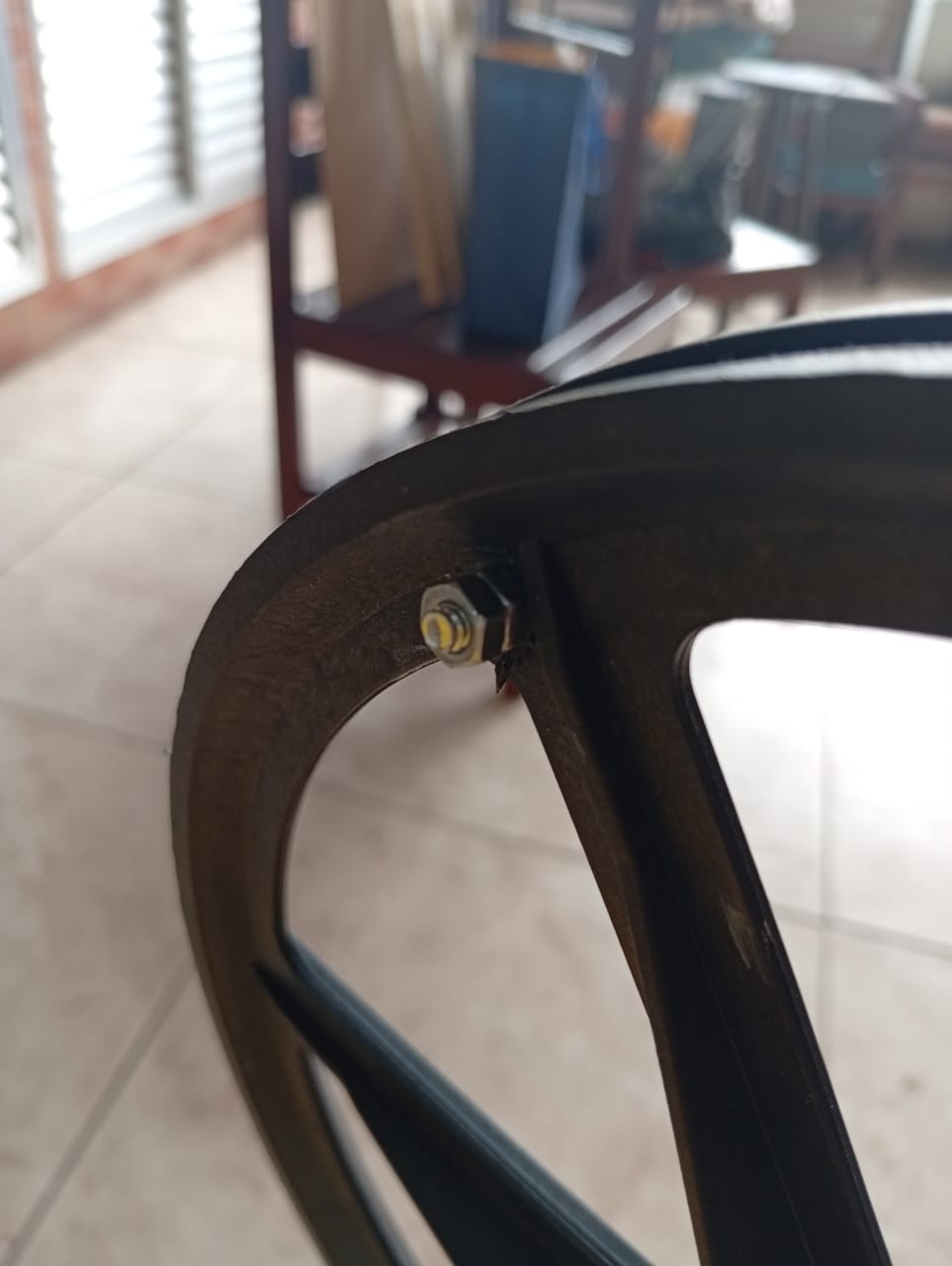

• 28 - parafuso M4 x 35mm, qtd 1
• 29 - porca sextavada M4, qtd 2
• 30 - tubinho plástico diam. interno 4mm, qtd 1
• 31 - dobradiça
• 32 - led branco de 3V / 20mA ( ligados em série), qtd 3

Ferramentas Necessárias

• - Furadeira
• - Chave de fenda
• - Chave Philips
• - kit Chave allen
• - Chave de boca 13 e 19mm
• - Alicate
• - Trena
• - Esquadro
• - Lápis ou caneta
• - Arco de serra ou serrote
• - Lixa (para acabamento)
• - kit brocas para madeira
• - Serra copo diâmetro 20mm
• - Serrote ou serra
• - Multímetro digital

Etapas

Ver arquivo "projeto Manual Maker_descritivo e detalhes de construção.pdf"

Conclusão

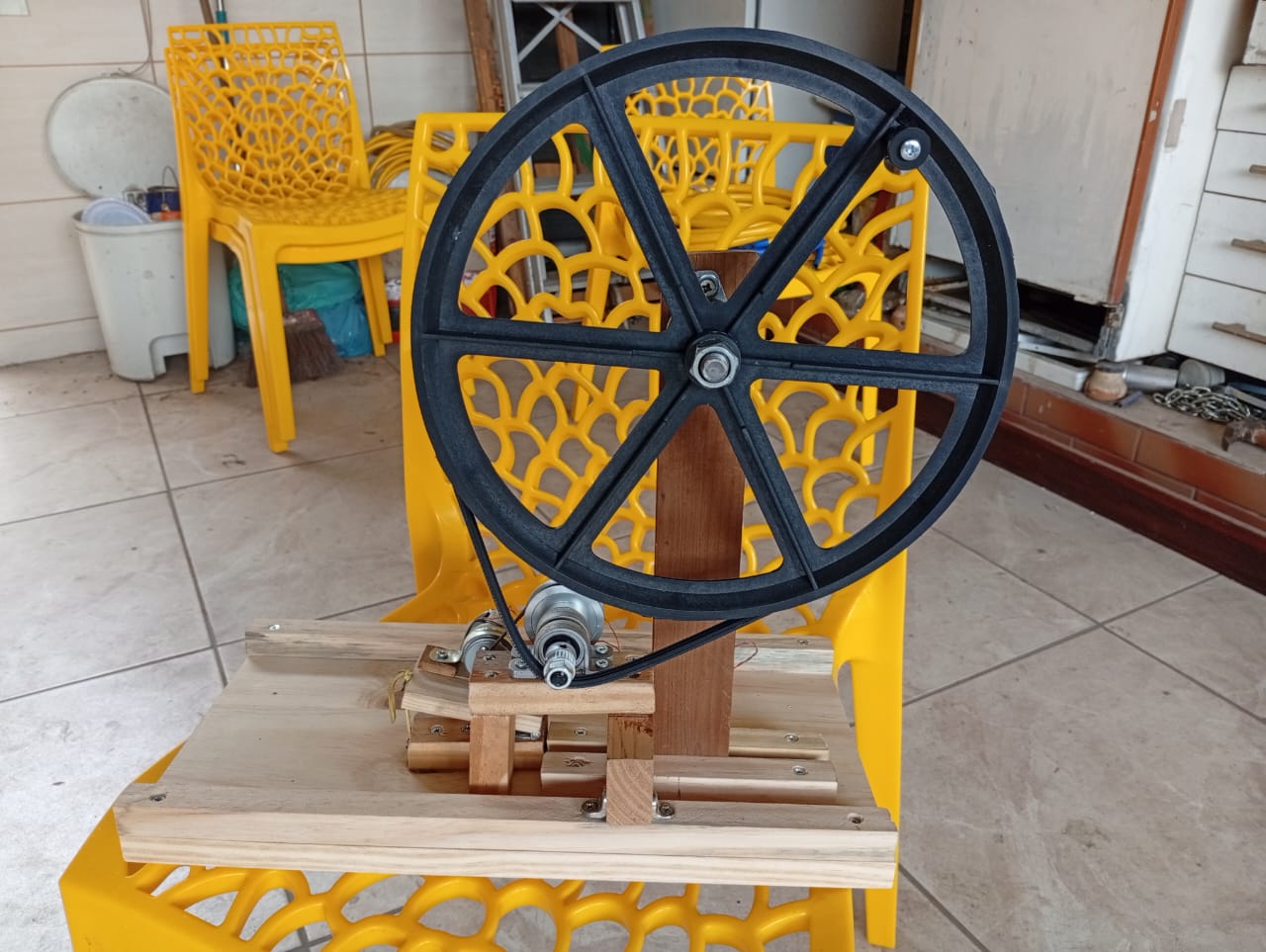

Ao final da montagem e testes, foi verificado que o equipamento é capaz de fornecer de 6V a 8V de tensão a partir do giro manual da polia plástica (ver vídeo “projeto Manual Maker_roda iluminada_funcionamento.mp4”). A aplicação do sistema pode ser tratado em sala de aula de diversas formas, de maneira lúdica em turmas de crianças de 5 a 8 anos, trabalhando temas como energia limpa e sustentabilidade, ou em turmas de jovens do ensino fundamental, apresentando maiores conceitos de física e matemática.
