Criação de um modelo simples de pulmão artificial utilizando itens fáceis de encontrar, como uma garrafa PET, balões, canudos e uma bexiga cortada. O objetivo é simular o funcionamento básico do sistema respiratório humano. Ideal para estudantes, professores e curiosos de todas as idades.

Materiais Necessários

• 1 Garrafa PET 2L com tampa (preferência transparente)
• 4 Bexiga de festa
• 25cm Mangueira cristal 1/2"
• 40cm Arame galvanizado 18 BWG
• Fita isolante 18mm
• 4 prendedores de roupa
• Refil de cola quente
• Elástico de dinheiro

Ferramentas Necessárias

• Alicate universal
• Tesoura
• Ferro de solda
• Cola quente
• Luva de proteção térmica

Etapas

Preparação das bexigas

• Precisamos preparar as bexigas antes de montar o projeto, para isso encha as bexigas que vai usar e deixe o ar preso nela por algumas horas. Você pode utilizar prendedores de roupa para selar a bexiga. Desta forma o elástico da bexiga vai ficar dilatado e mais maleável para utilizar no projeto.

Construção do pulmão

• Com a régua meça 10cm na mangueira e corte utilizando o alicate ou tesoura.
• Com a régua meça 15cm na mangueira e corte utilizando o alicate ou tesoura.

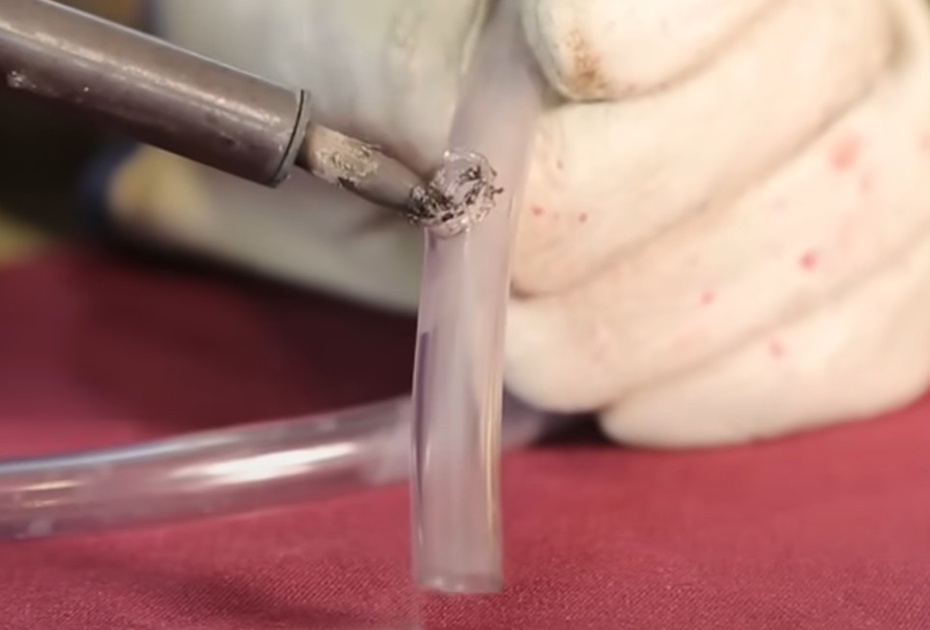

• Utilizando o ferro de solda, faça um furo no meio da maneira de 10cm. O furo não deve atravessar os dois lados da mangueira e deve ter tamanho suficiente para encaixar a outra mangueira (aproximadamente 1,27cm). MUITO CUIDADO NESTE PROCESSO! USE EQUIPAMENTO DE PROTEÇÃO! CRIANÇAS PEÇAM AJUDA PARA UM ADULTO.




• Encaixe a mangueira de 15cm no furo feito com o ferro de solda. Não encaixe até o fim para não obstruir a passagem de ar.

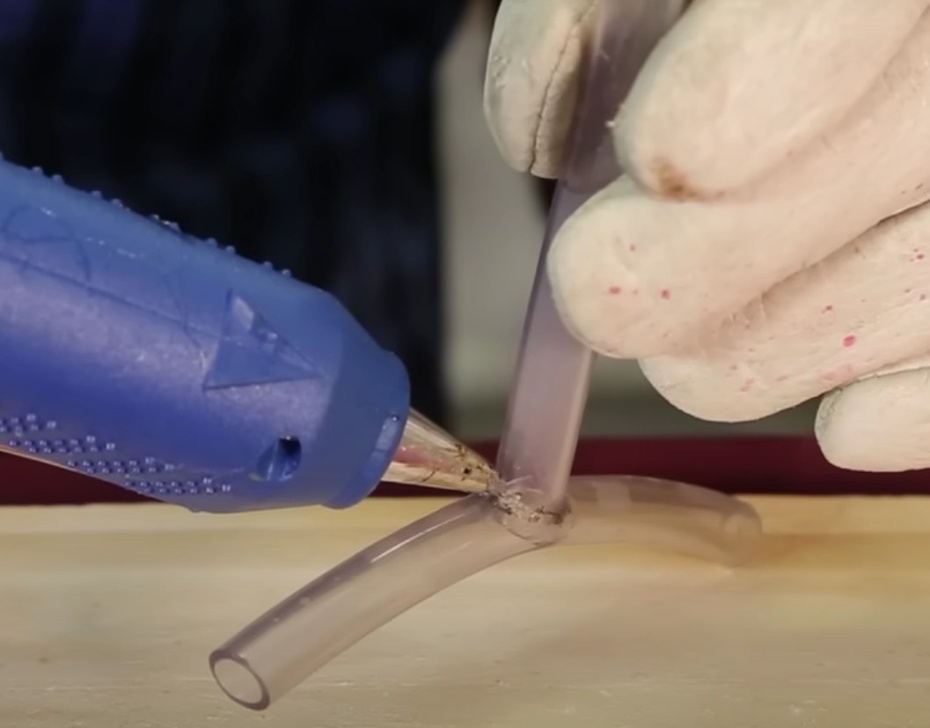

• Use a cola quente para colar e vedar a saída de ar nesse encaixe. MUITO CUIDADO NESTE PROCESSO! USE EQUIPAMENTO DE PROTEÇÃO! CRIANÇAS PEÇAM AJUDA PARA UM ADULTO.




• Essa peça que montamos tem um “formato de T”. Precisamos molda-la para ter um “formato de Y”.
• Com a régua meça 10cm no arame e corte com o alicate.
• Passe o arame de 10cm pela mangueira de 10cm, deixando as pontas faceadas.

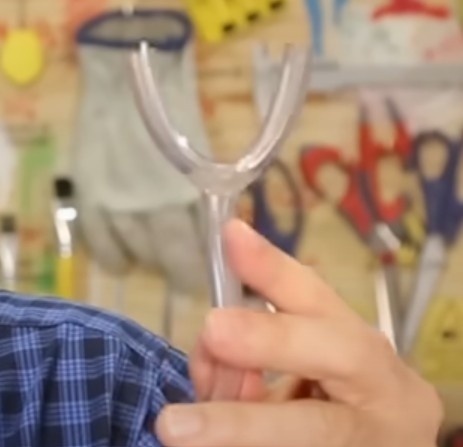

• Dobre com cuidado e molde essa peça para que ela fique em “formato de Y”.
• Certifique-se que não está vazando ar no nosso sistema. Para isso tampe as duas saídas do “Y” e sopre na ponta livre. Ouça ou sinta para saber se está saindo ar. Se estiver vazando use cola quente para selar.




• Com o ferro de solda faça um furo no centro da tampa da garrafa. Esse furo deve ter tamanho suficiente para encaixar a mangueira (aproximadamente 1,27cm). MUITO CUIDADO NESTE PROCESSO! USE EQUIPAMENTO DE PROTEÇÃO! CRIANÇAS PEÇAM AJUDA PARA UM ADULTO.
• Caso não tenha feito ainda, esvazie as bexigas.

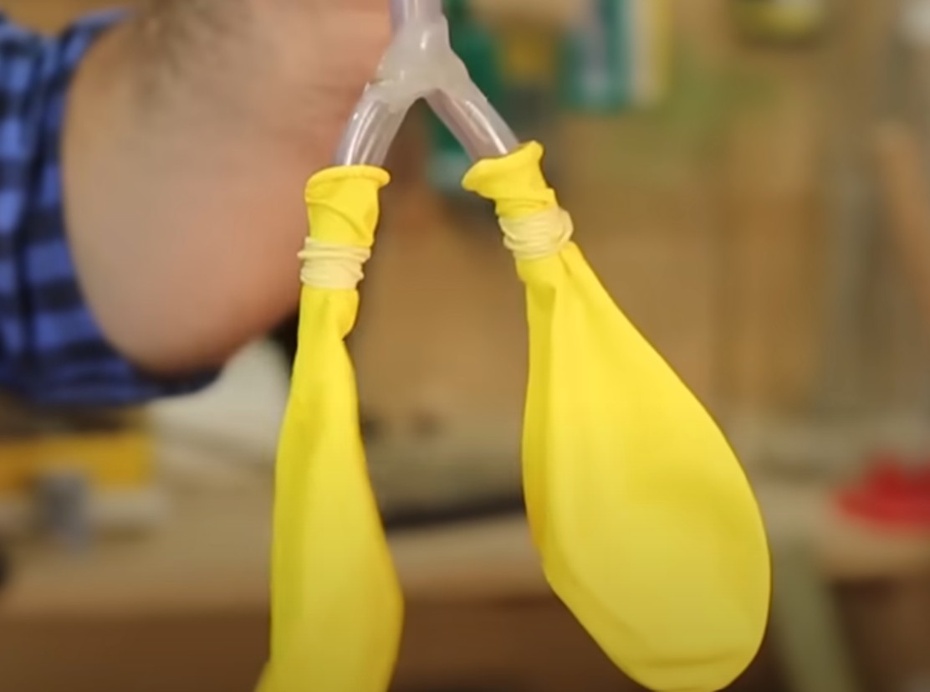

• Coloque aproximadamente 2cm da ponta de uma bexiga em uma das saídas do “Y” e enrole o elástico para fixar no local. Repita o processo para a outra saída do “Y” e outra bexiga.




• Com a régua meça 7cm a partir do fundo da garrafa em direção ao topo e marque.
• Com a tesoura corte onde foi marcada e por toda a circunferência da garrafa.
• Usando a régua meça 29cm de arame e corte com o alicate.
• Enrole o arame para que fique com o mesmo tamanho da circunferência da garrafa PET (aproximadamente 9,5cm de raio).

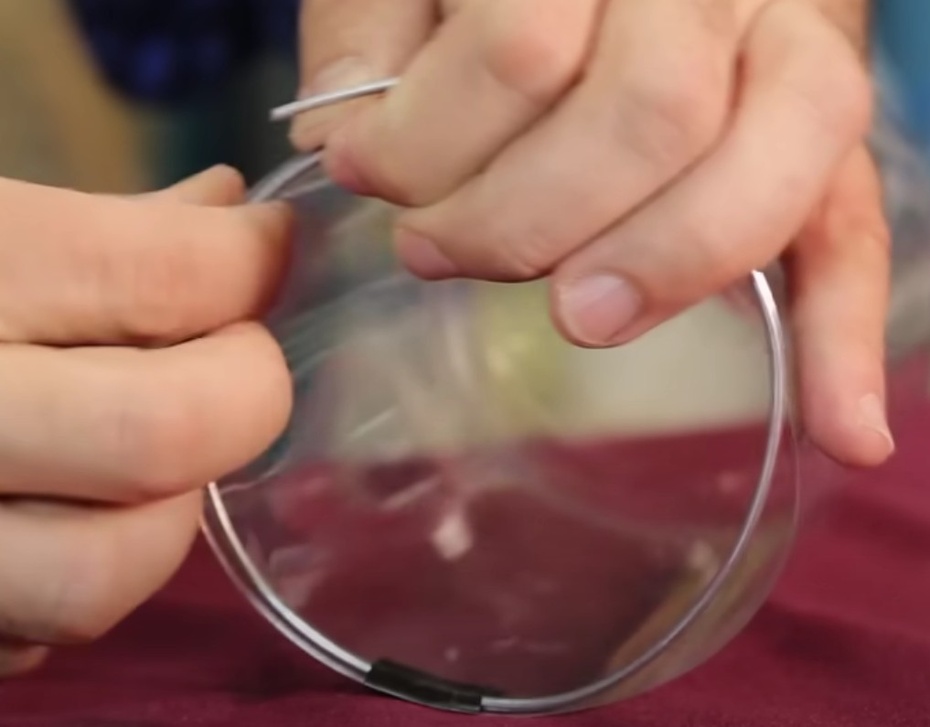

• Encaixe o arame na ponta e por dentro da garrafa PET cortada.

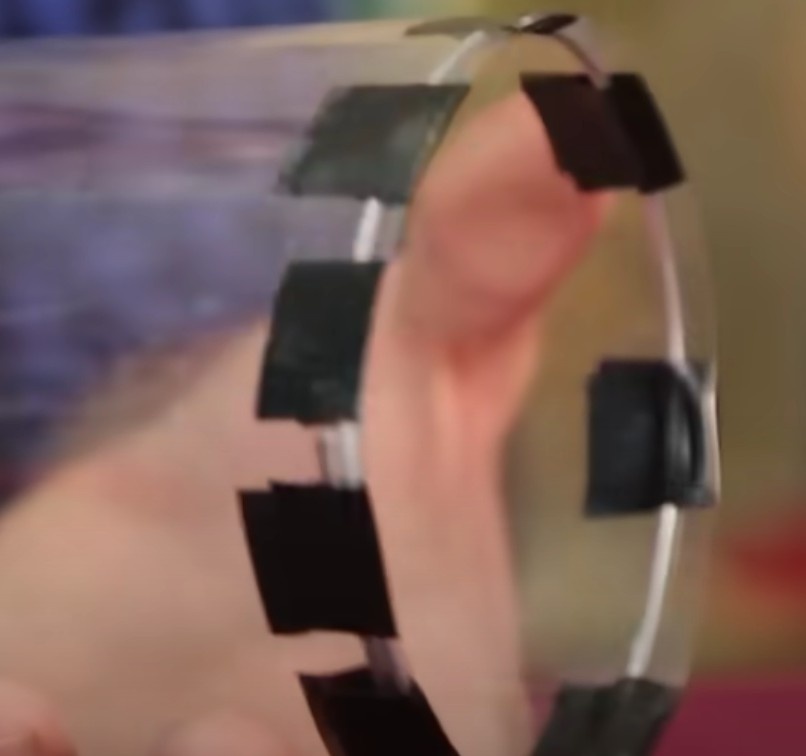

• Passe fita isolante para colar e manter o arame na ponta. Isso é necessário para dar firmeza e manter a garrafa nesse formato.




• Passe a mangueira com as bexigas por dentro da garrafa cortada até a outra ponta.
• Passe a mangueira pela tampa e rosquei a tampa na garrafa.
• Deixe aproximadamente 11cm de mangueira para fora da garrafa já com a tampa e passe cola quente para selar a mangueira junto da tampa.

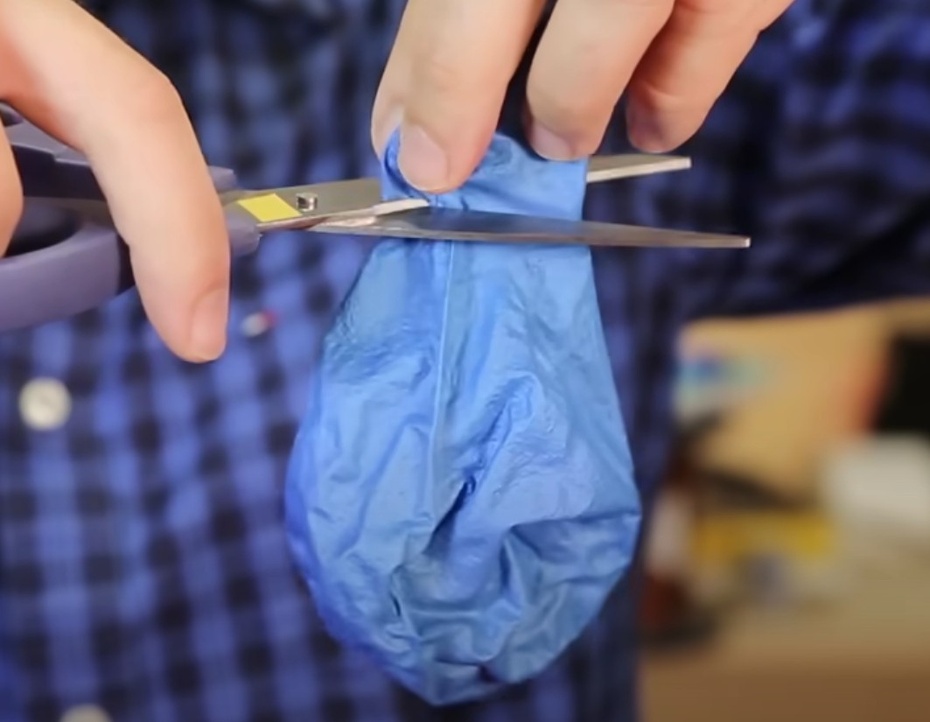

• Pegue outra bexiga já esvaziada e corte a, aproximadamente, 3cm da boca da bexiga em direção a base.




• Abra a bexiga, estique e coloque em volta da ponta da garrafa PET, em torno do arame. Ela tem de ficar com uma “pontinha” no centro da circunferência.

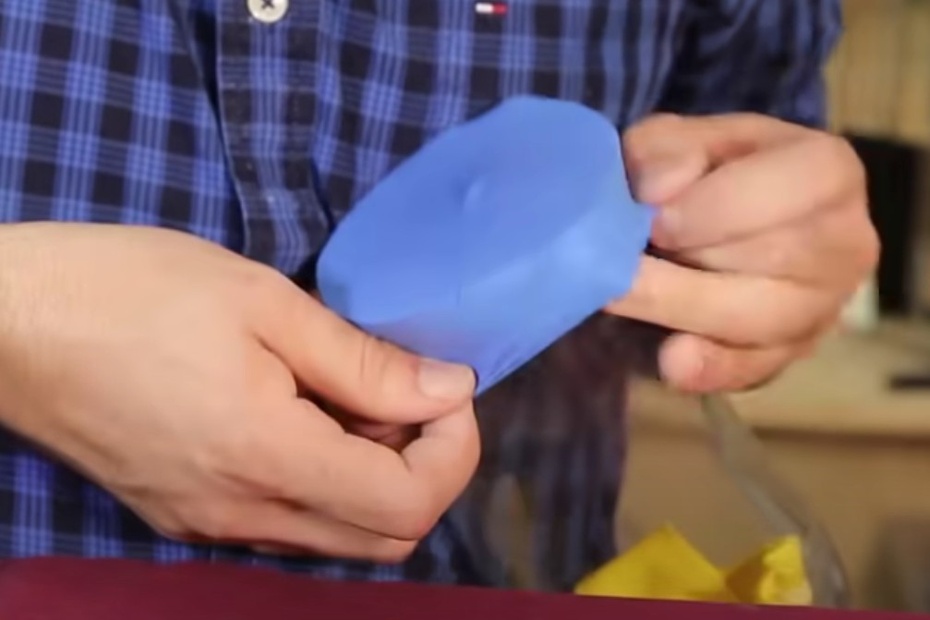

• Passe fita isolante em torno da bexiga para fixa-la na garrafa.

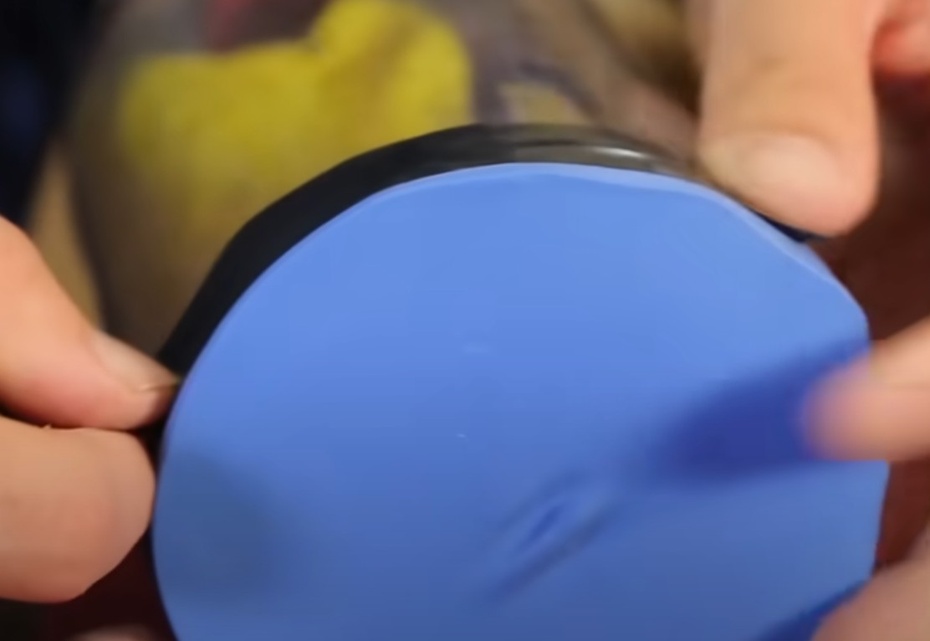

• Cole a bexiga com fita isolante.




• Para testar e utilizar, segure em volta da tampa da garrafa e com a outra mão, puxe, devagar, a “pontinha” da bexiga na parte de baixo.

Conclusão

Com este modelo de pulmão artificial, conseguimos observar de maneira concreta como funciona o processo de inspiração e expiração, além de abordar conceitos de de biologia e física.
Na parte da biologia, cada parte do modelo criado tem um equivalente no nosso corpo. A mangueira principal é a traqueia, a bifurcação demonstra os brônquios, as bexigas são os pulmões, a garrafa é a caixa toráxica e a bexiga debaixo é o diafragma.
Já na parte da física vamos falar de pressão. Quando puxamos a bexiga da parte de baixo (o diafragma), aumentamos a área interna da garrafa e consequentemente diminuímos a pressão interna, assim a pressão externa (atmosférica) empurra ar pela mangueira (traqueia e brônquios) até as bexigas (pulmões).
