Pequeno Scooby

Luminária temática pensada no personagem Scooby-Doo

Arquivos do Projeto

Materiais Necessários

• •MDF
• °Parafuso (2)
• •Refletor LED
• °Folha de lixa: da 60 a 160
• •Acrílico
• °Tinta acrílica fosca

Ferramentas Necessárias

• °Serra tico-tico
• •Serra-fita
• °Lixadeira
• •Parafusadeira

Etapas

Processo de Construção da Luminária Pequeno Scooby

• A construção da luminária Pequeno Scooby foi dividida em etapas fundamentais, que permitiram o desenvolvimento do projeto de forma organizada e eficiente. O processo compreendeu a idealização do produto, a elaboração do desenho técnico, a criação de um estudo volumétrico, a fabricação das peças em MDF, a montagem da estrutura, a pintura e, por fim, a instalação do sistema de iluminação e dos acabamentos finais.

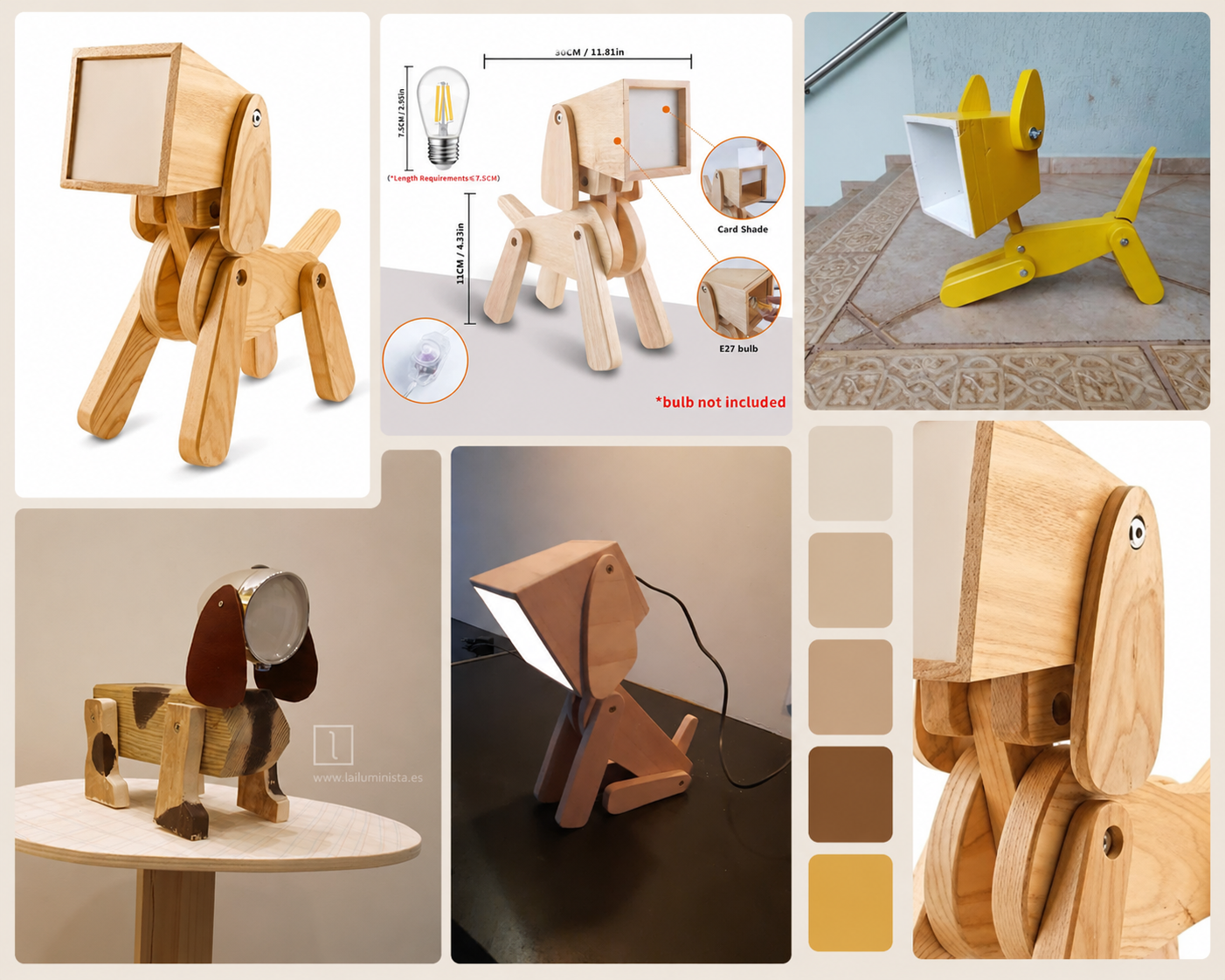

  A primeira etapa foi a mais importante do projeto, pois envolveu a definição do que seria produzido. Inicialmente, foram realizadas pesquisas e análises de diferentes modelos de luminárias, buscando uma proposta criativa e funcional. Após esse processo, decidiu-se desenvolver uma luminária inspirada em um cachorro, baseada no personagem Scooby-Doo. Além disso, optou-se por criar uma estrutura articulada, o que exigiu um planejamento mais detalhado. Para isso, foi elaborado um desenho técnico contendo as dimensões de cada peça. Esse planejamento foi essencial, uma vez que a quantidade de MDF disponível era limitada e precisava ser utilizada da forma mais eficiente possível.

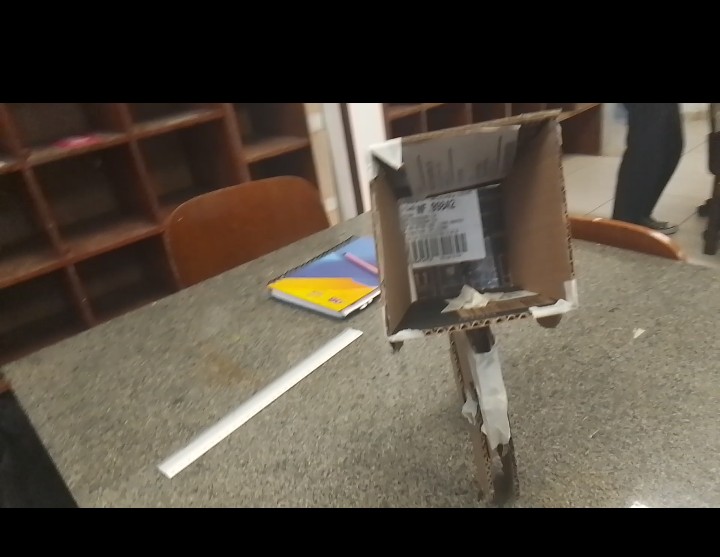

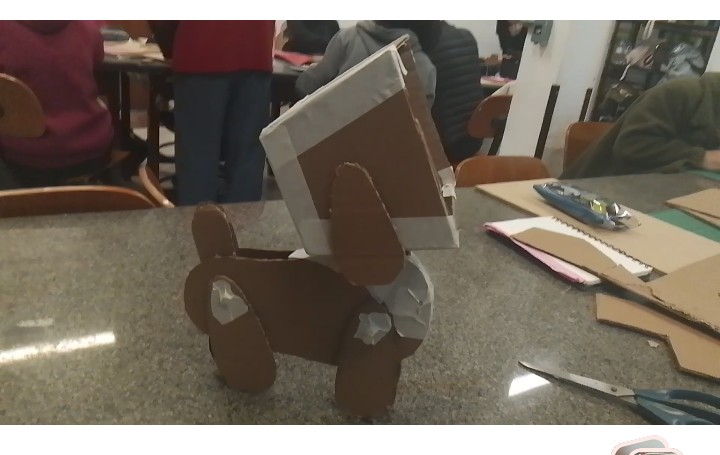

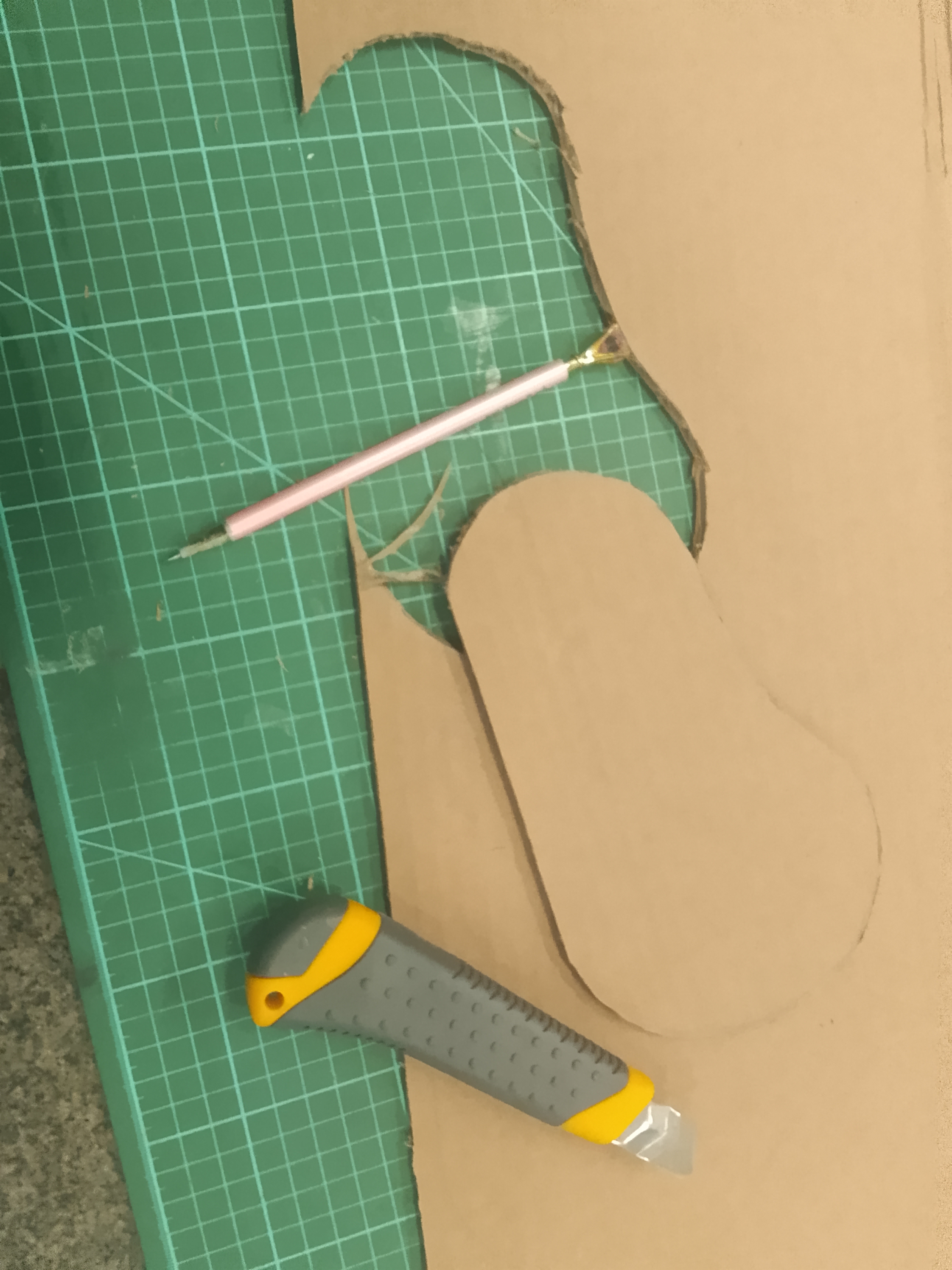

  Com a proposta definida, iniciou-se a segunda etapa: a construção de um modelo volumétrico em papelão. Esse protótipo teve como objetivo verificar se as proporções e medidas planejadas funcionariam adequadamente quando montadas. Além disso, permitiu visualizar a aparência final da luminária e identificar possíveis ajustes antes da utilização do MDF. Após a validação do modelo e a definição final das medidas, o projeto avançou para a fase de fabricação.

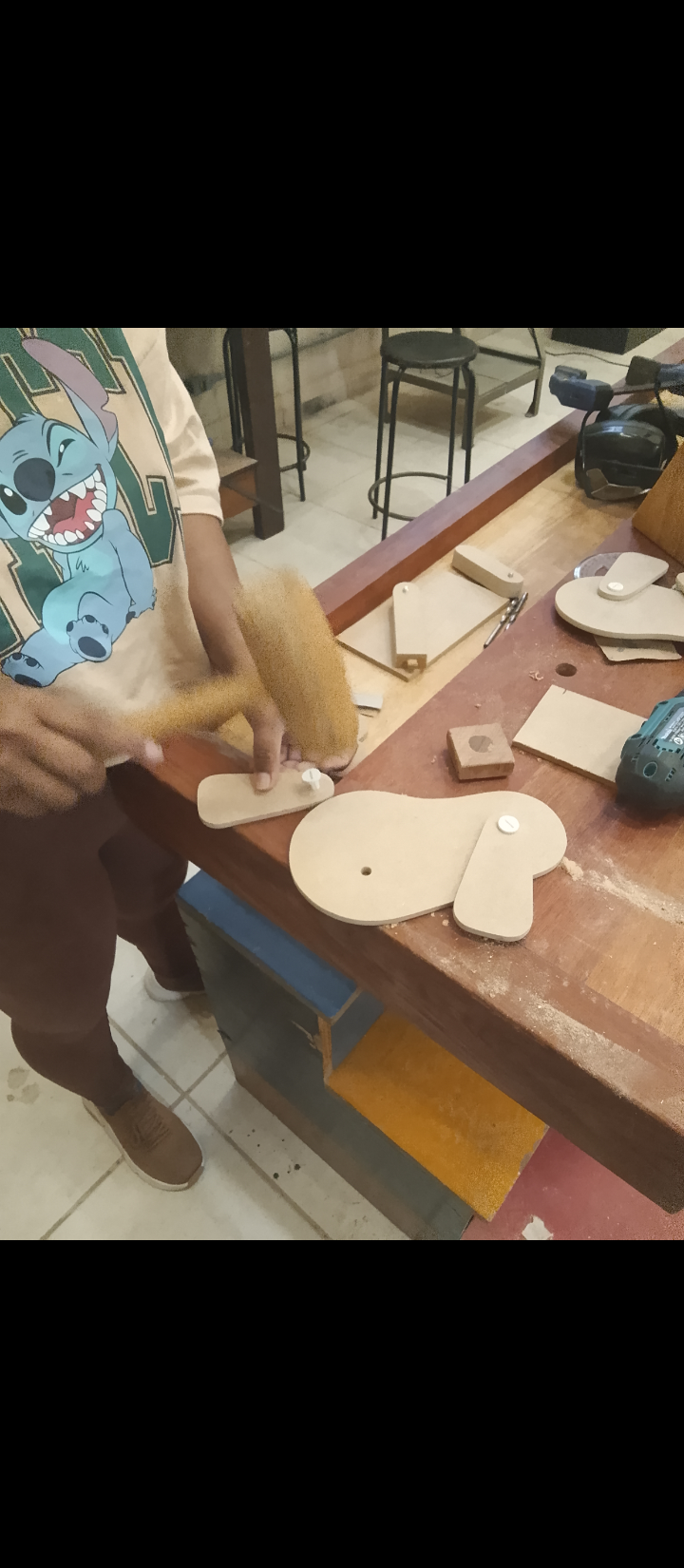

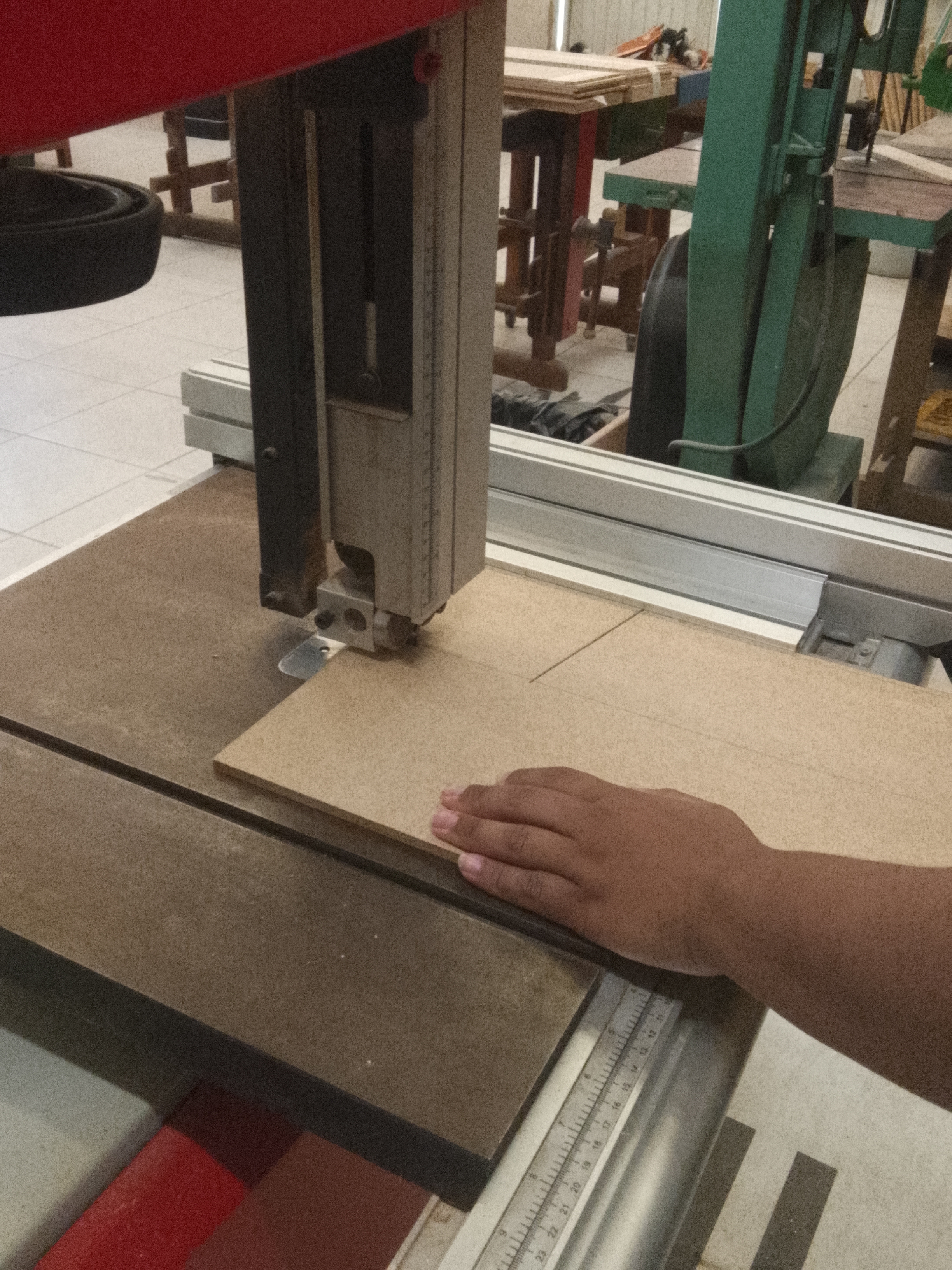

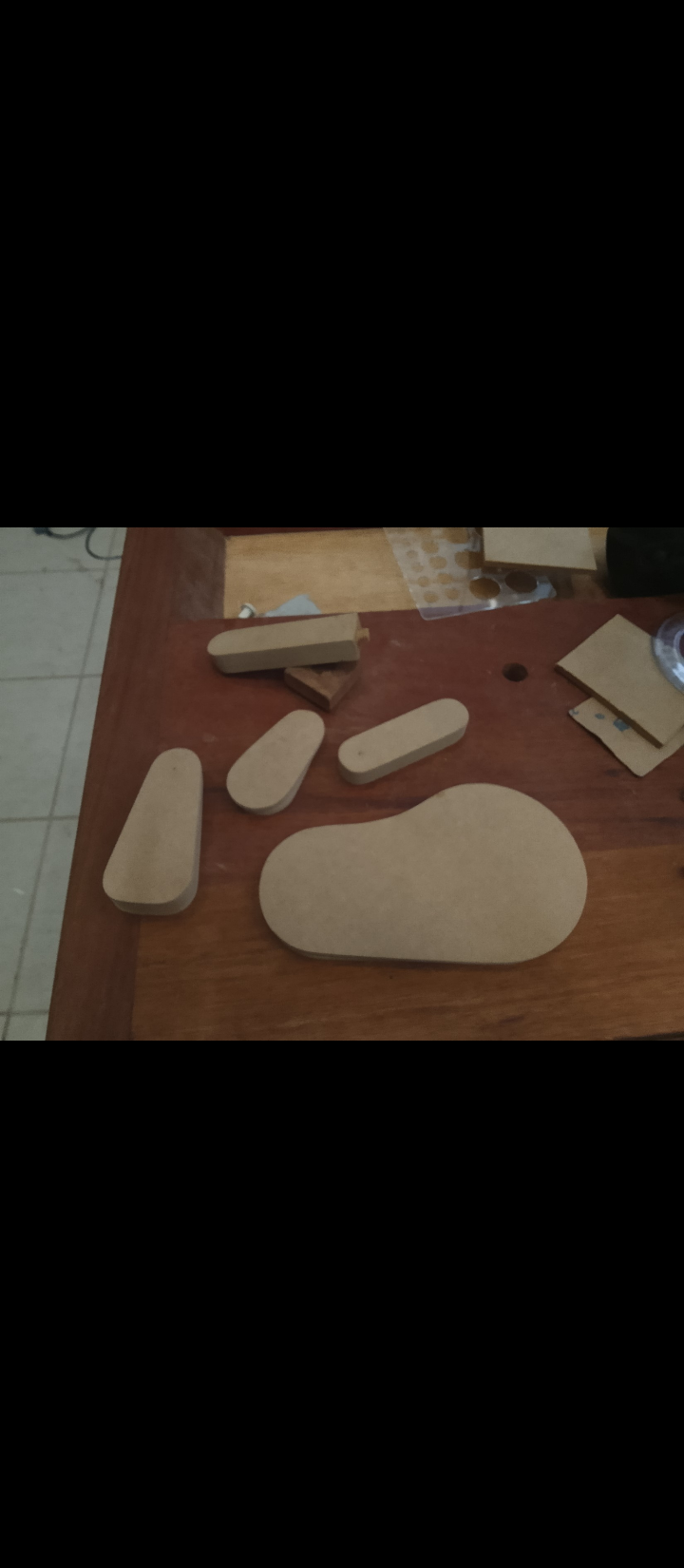

  Na terceira etapa, todas as medidas foram transferidas cuidadosamente para as chapas de MDF. Esse processo exigiu atenção redobrada para evitar erros que poderiam resultar em desperdício de material. Em seguida, foi realizado o corte das peças utilizando tanto a serra-fita quanto a serra tico-tico, de acordo com as necessidades de cada componente. Após os cortes, as peças passaram pelo processo de lixamento, utilizando uma lixadeira para remover imperfeições e excessos de material, garantindo melhor acabamento e encaixe entre os componentes.

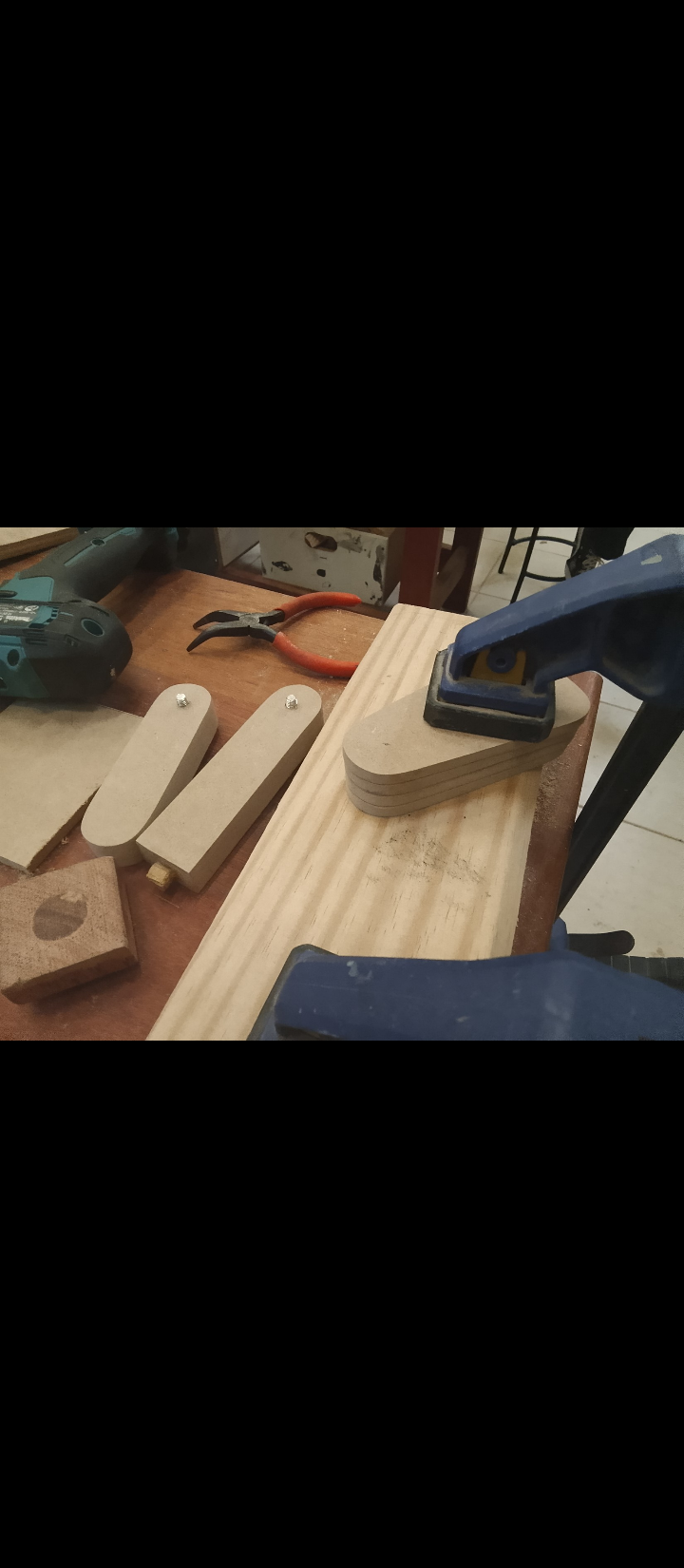

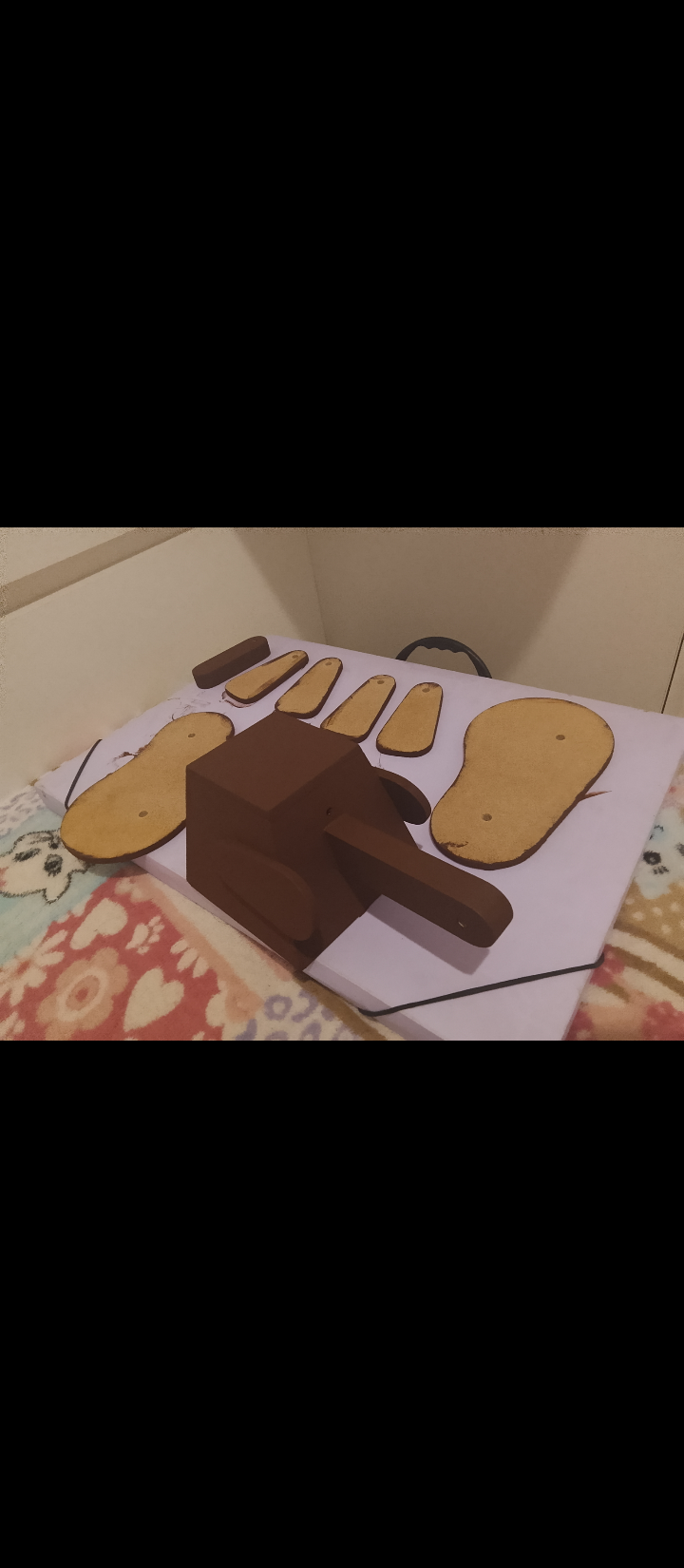

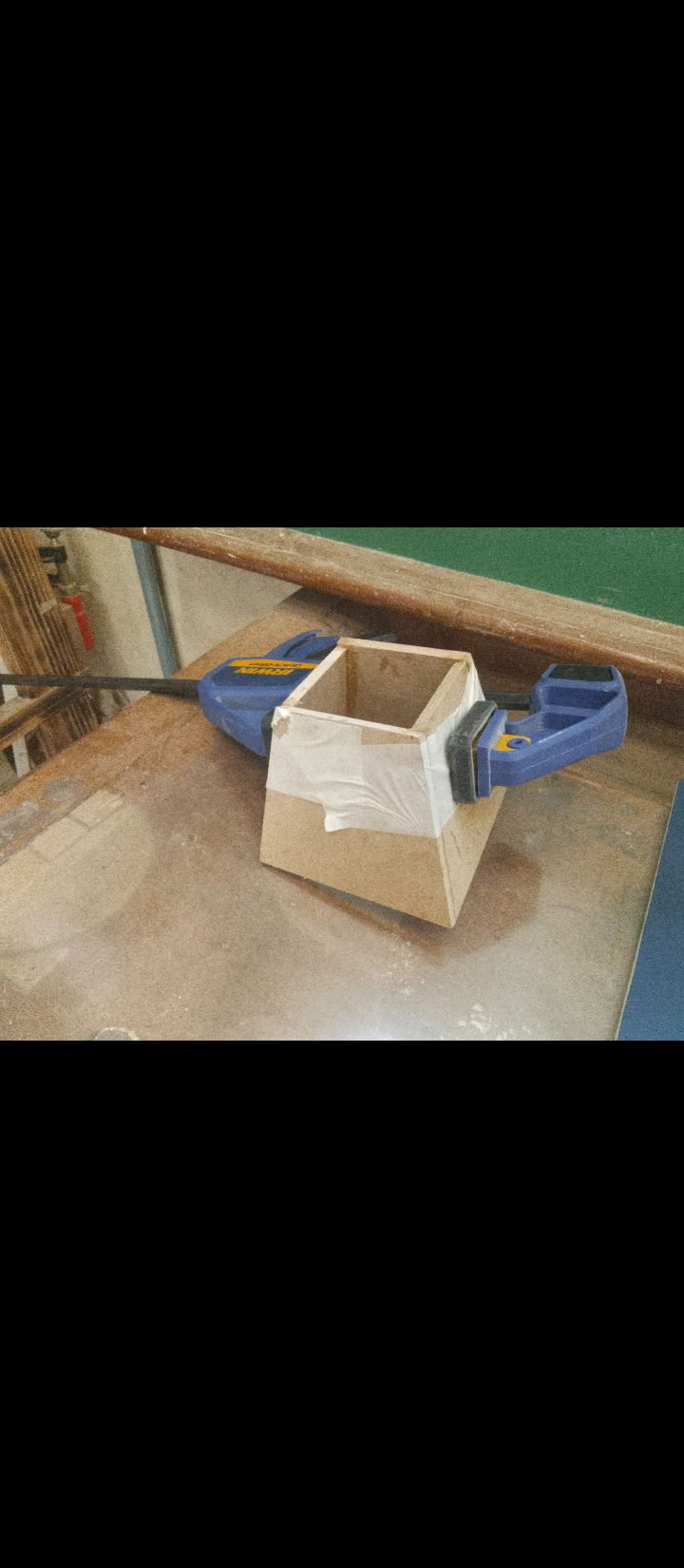

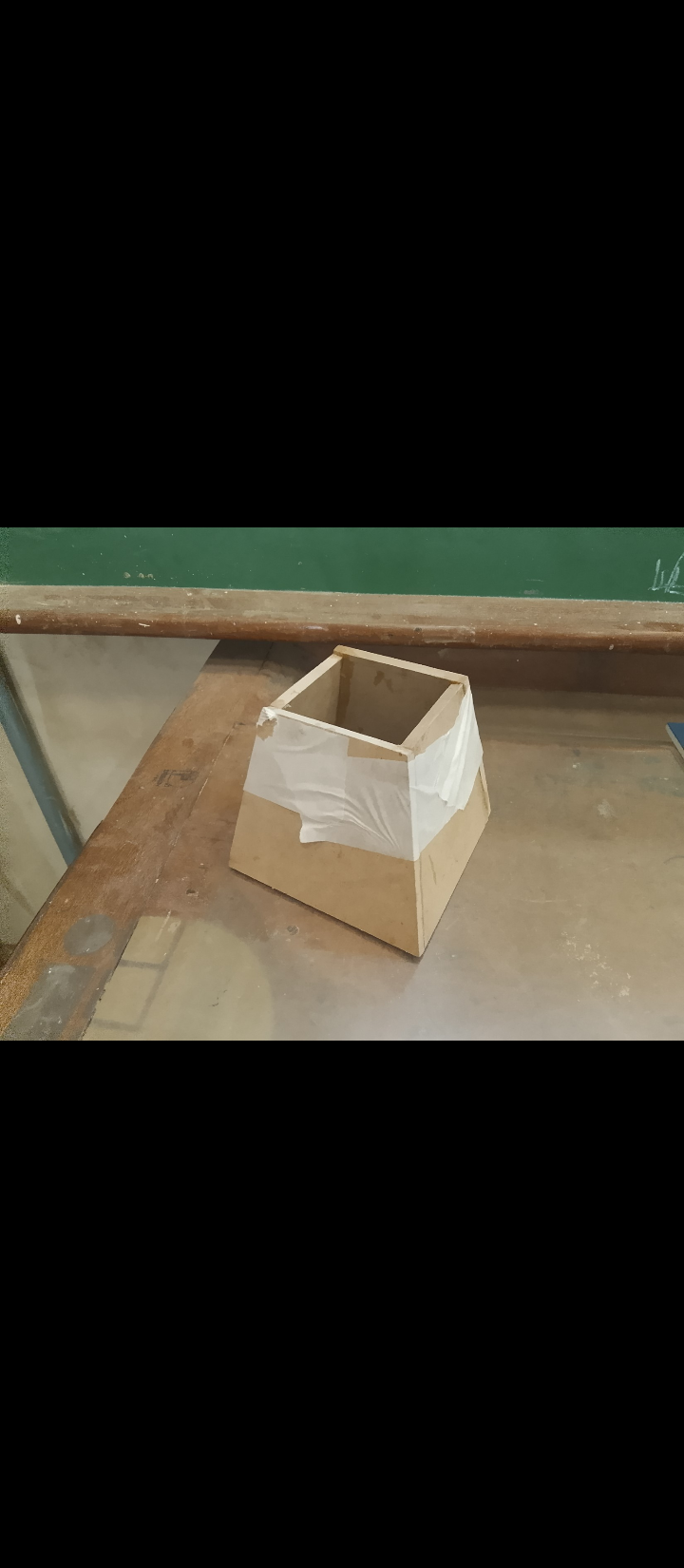

  Após todas as peças serem devidamente cortadas e lixadas, iniciou-se a etapa de montagem da estrutura, começando pela colagem da cabeça do cachorro. Durante o desenvolvimento do projeto, ocorreu um pequeno incidente que resultou em danos à peça da cabeça, o que exigiu maior atenção e cuidado durante sua fixação ao pescoço. Havia a preocupação de que o peso da peça pudesse comprometer a resistência da colagem, fazendo com que a cabeça cedesse ou até mesmo se desprendesse da estrutura ao longo do tempo.
  Para solucionar esse problema e aumentar a segurança da montagem, foi desenvolvido um sistema de encaixe utilizando uma elevação semelhante a um pino. Esse elemento permitiu que as peças fossem encaixadas antes da aplicação da cola, ampliando a área de contato entre elas e proporcionando maior estabilidade estrutural. Dessa forma, a união entre a cabeça e o pescoço tornou-se mais resistente, reduzindo significativamente o risco de deslocamento ou queda da peça.

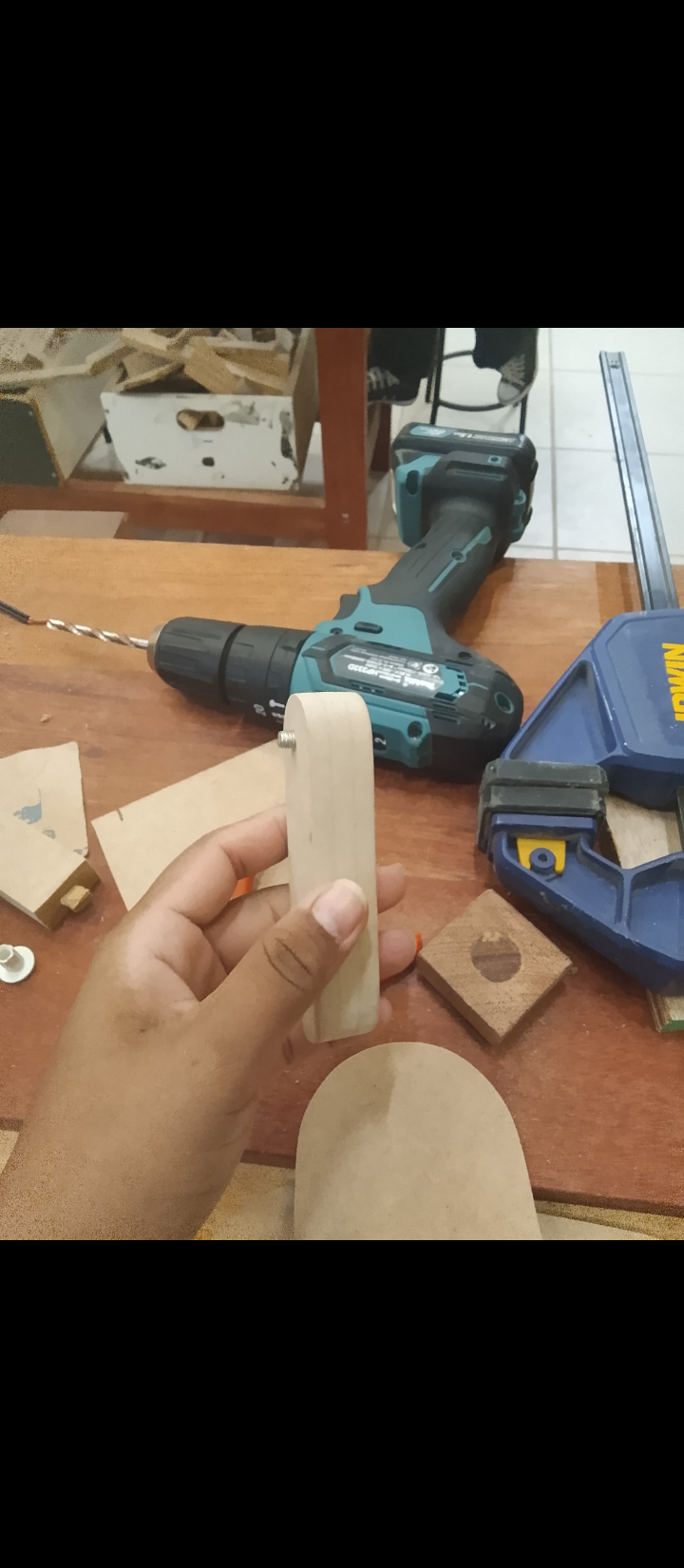

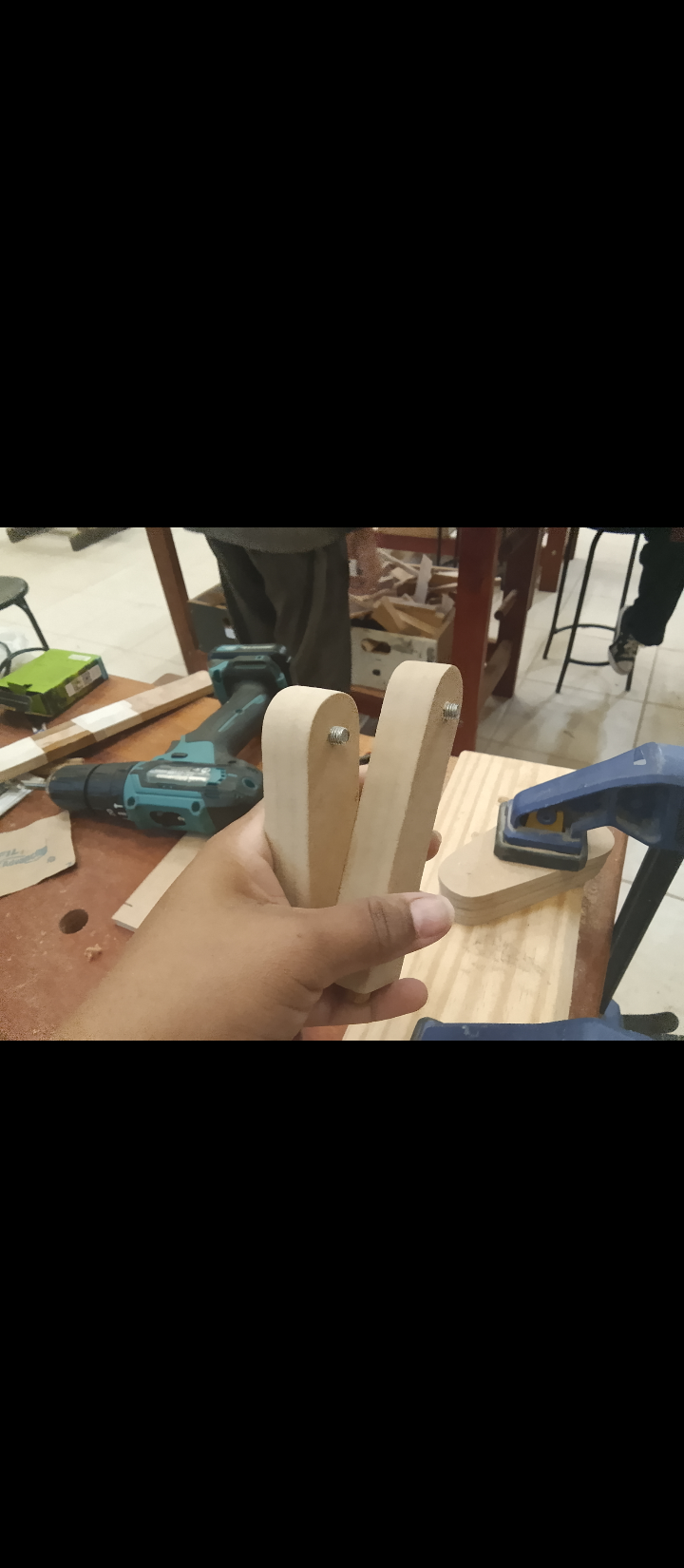

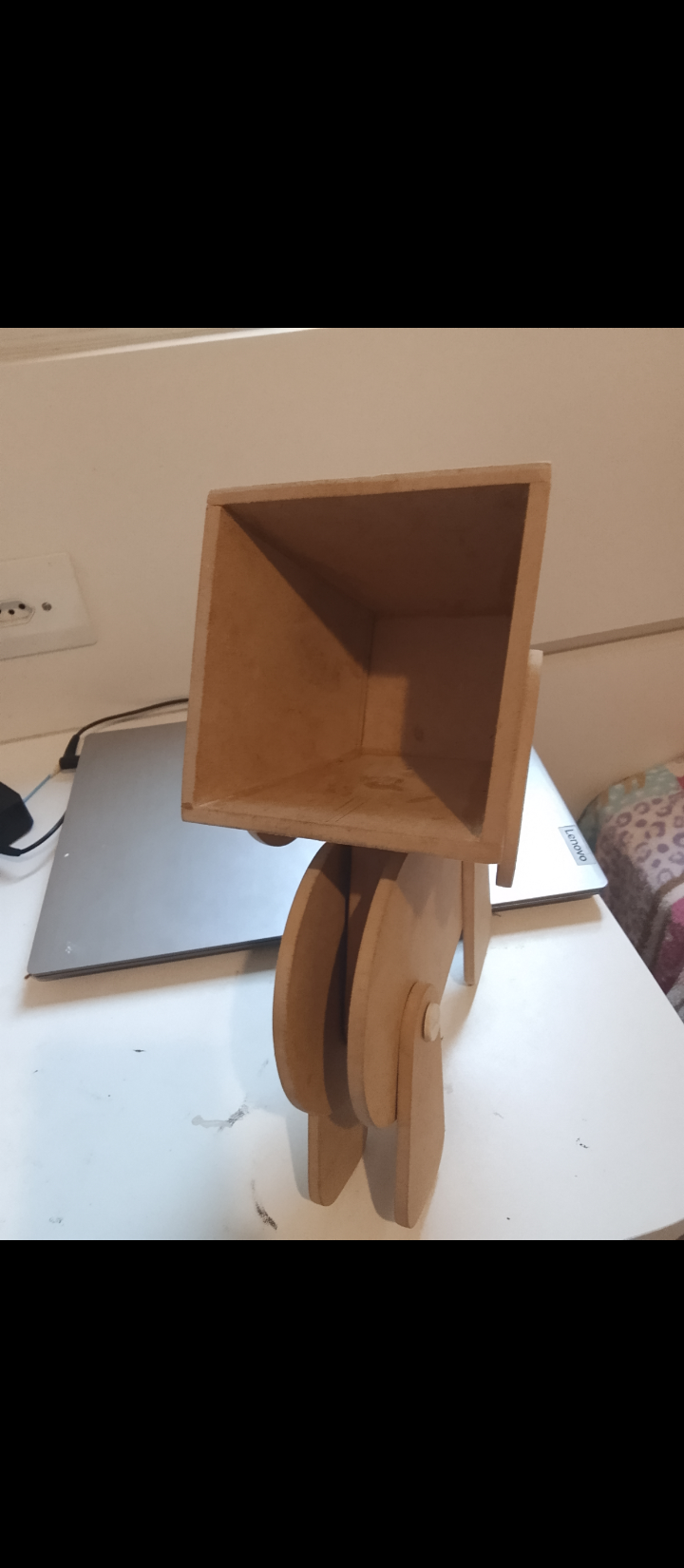

  Ainda nessa etapa, foram realizados os furos necessários com o auxílio de uma furadeira, preparando os pontos de encaixe e articulação da luminária. Por fim, todas as peças passaram por um novo processo de lixamento, garantindo um acabamento mais uniforme e eliminando possíveis imperfeições resultantes da montagem.

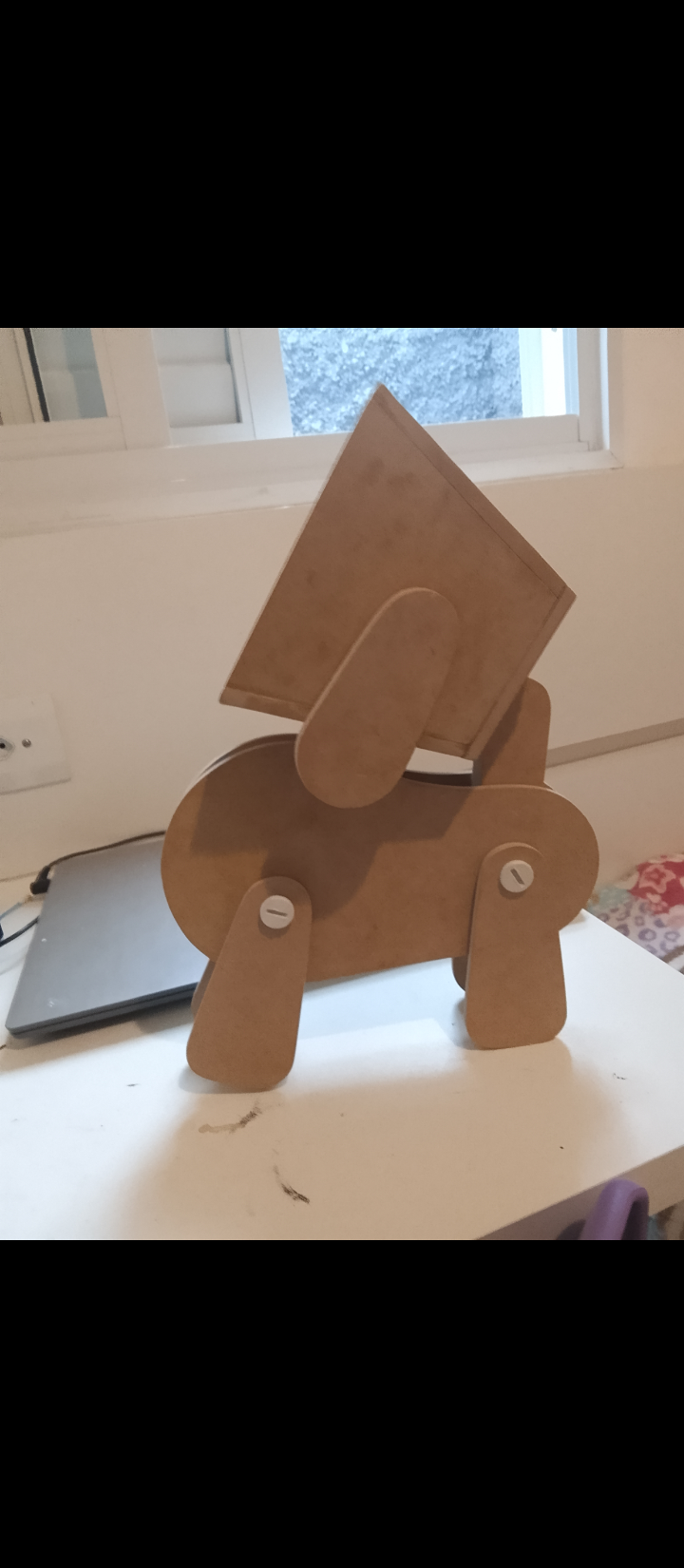

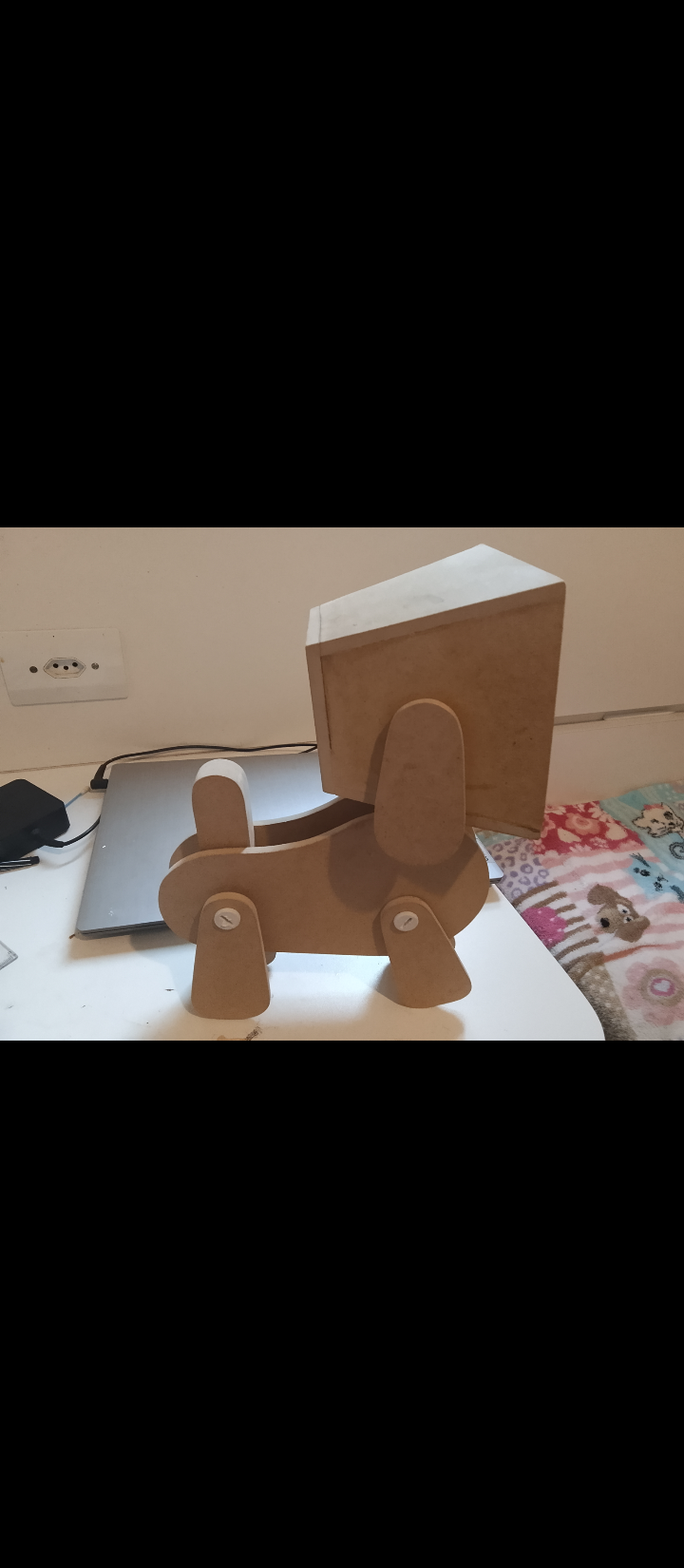

  Após a conclusão da montagem, iniciou-se a etapa de pintura. Foi utilizada tinta acrílica fosca, escolhida por sua boa cobertura e acabamento visual. Cada peça recebeu três demãos de tinta, garantindo uma coloração uniforme, maior durabilidade e a correção de pequenas imperfeições superficiais. Depois da secagem completa, foram instalados os pinos responsáveis pelas articulações da luminária, permitindo o movimento das partes móveis de forma adequada.

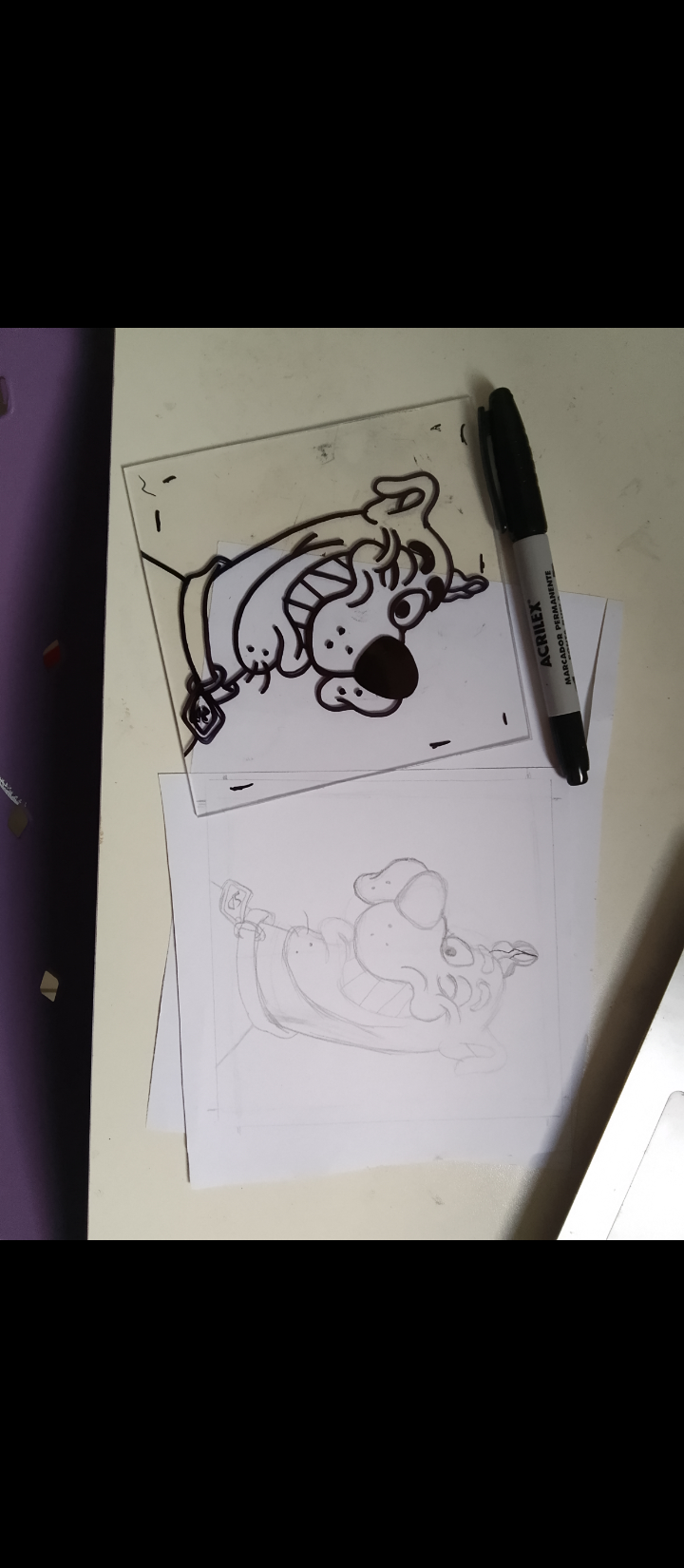

  A etapa final consistiu na instalação do sistema de iluminação. Para isso, foi utilizado um refletor LED quadrado, responsável por iluminar a peça. Além disso, foi confeccionada uma base de acrílico revestida com papel azul, que tinha como objetivo revelar a imagem do personagem Scooby-Doo quando a luminária estivesse acesa. Devido ao tempo reduzido disponível para a conclusão do projeto, não foi possível desenvolver um sistema de encaixe específico para essa base de acrílico. Dessa forma, ela foi fixada diretamente na abertura prevista para sua instalação. Embora essa solução não fosse a inicialmente planejada, o resultado final foi satisfatório e atendeu aos objetivos do projeto.

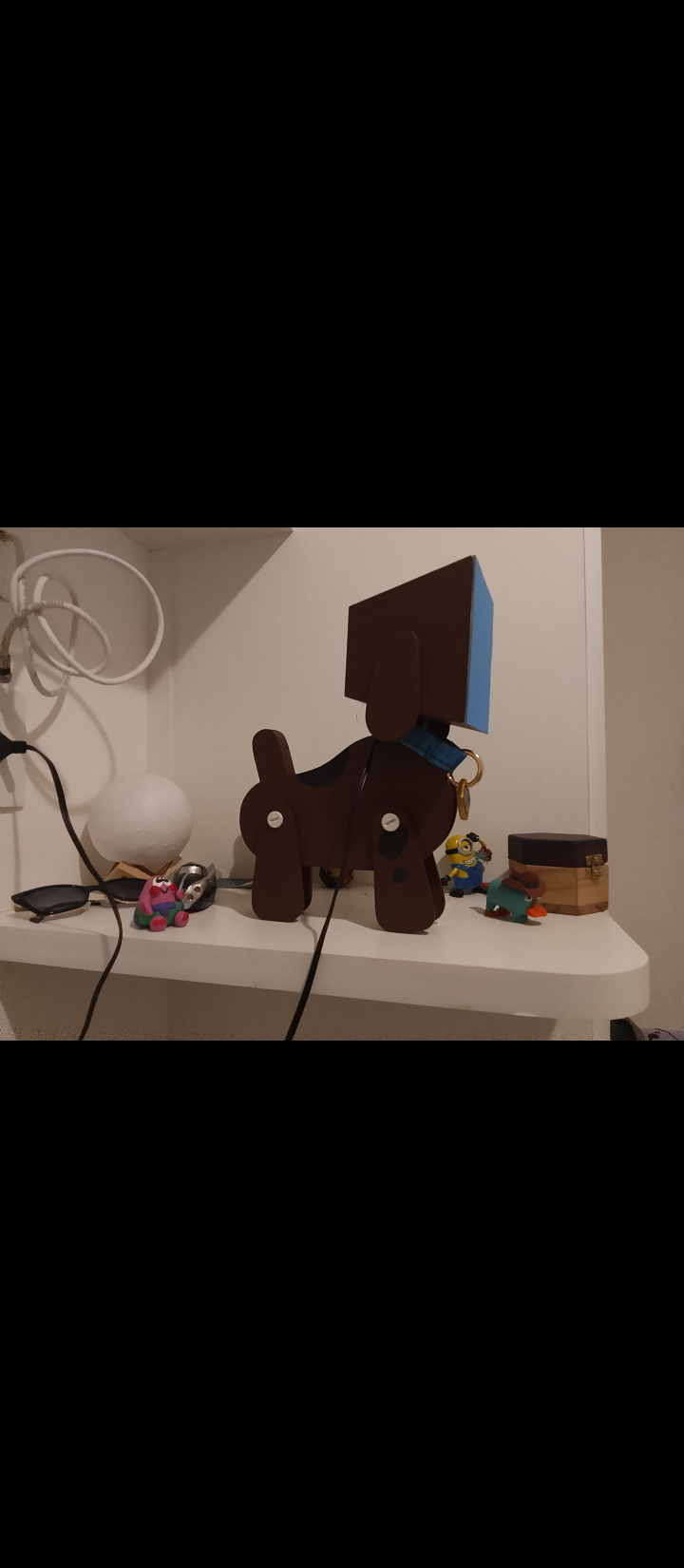

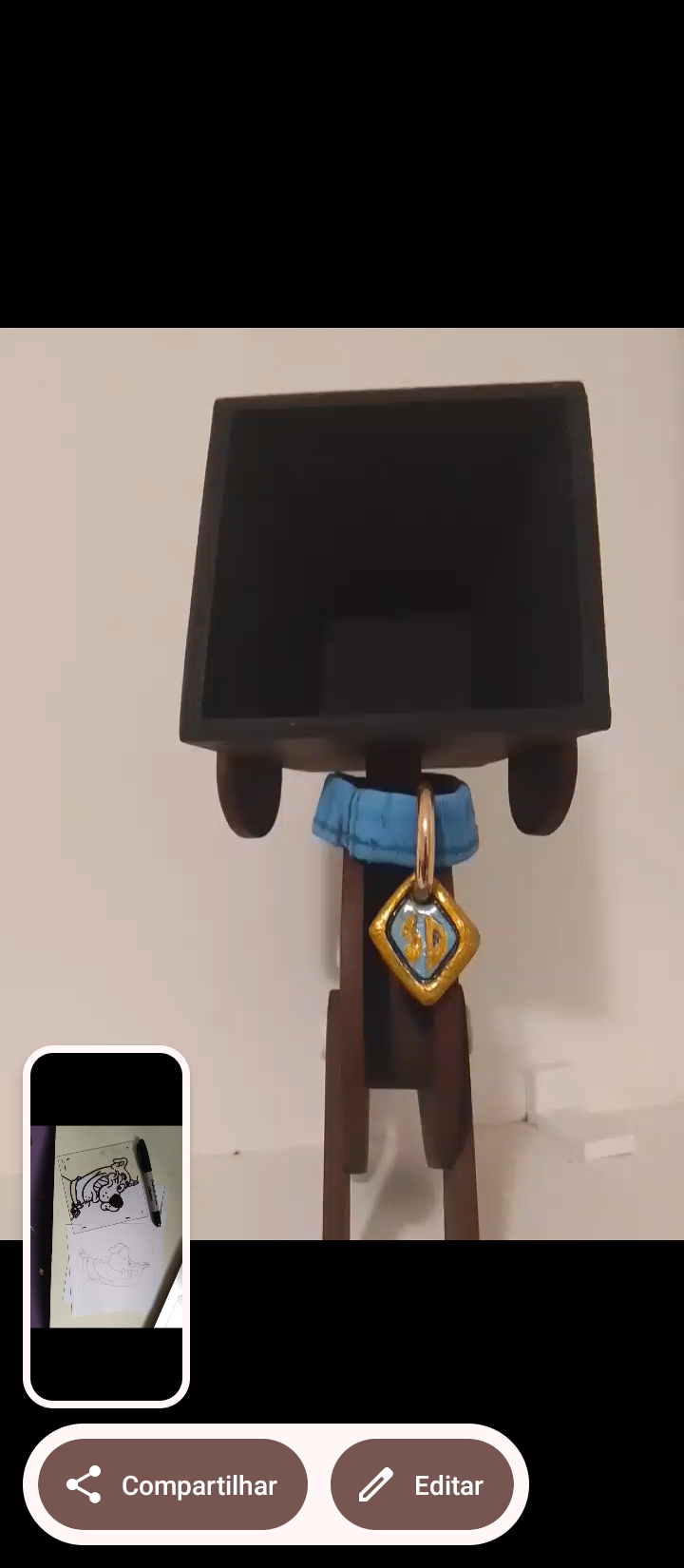

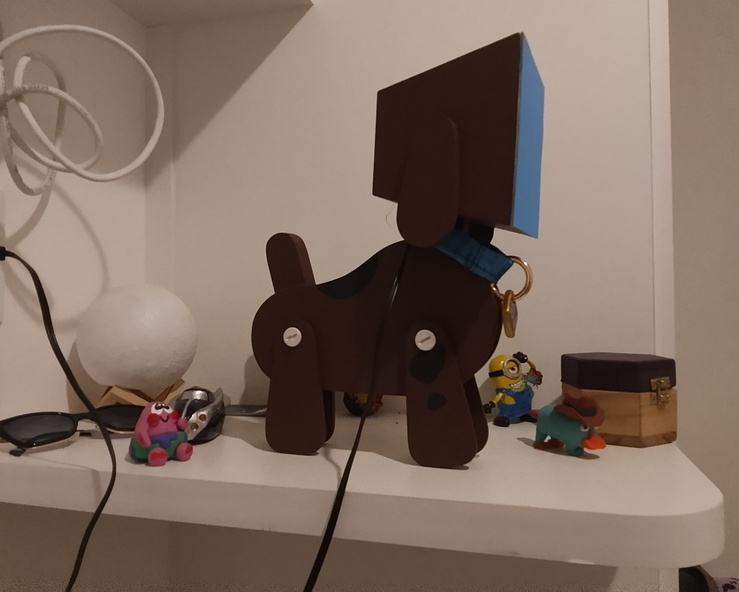

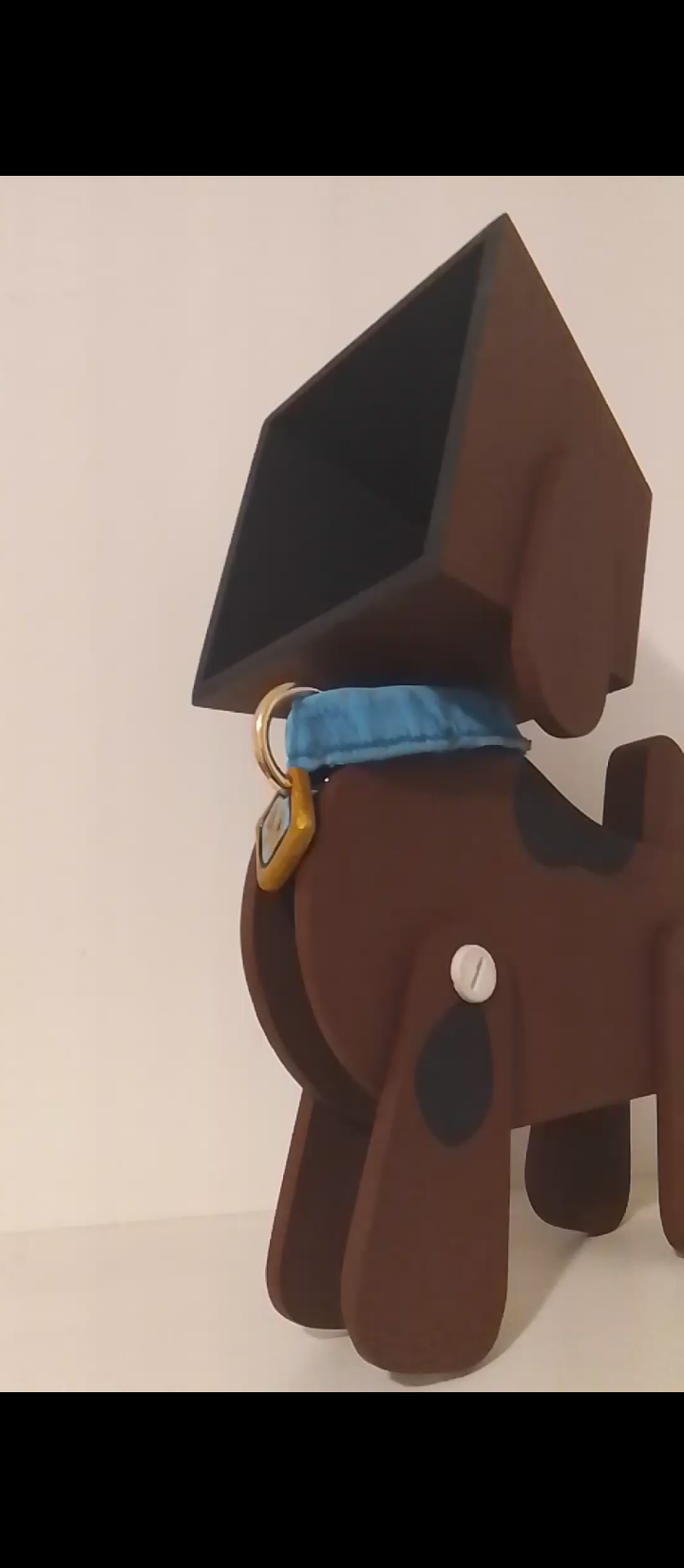

  Como acabamento final, foi confeccionada uma pequena coleira inspirada na utilizada pelo personagem Scooby-Doo, reforçando ainda mais a identidade visual da luminária e contribuindo para a fidelidade da representação. Ao final do processo, a luminária apresentou bom funcionamento, estética agradável e características que remetem claramente ao personagem que serviu de inspiração para sua criação.
