Modelagem simplificada para impressão 3D de uma Plataforma de Petróleo (FPSO) com suas partes unidas por imãs de neodímio.

Materiais Necessários

• Filamento PLA
• Imãs de Neodímio 5x3
• Pinos metálicos
• Fio elétrico de silicone
• Super cola e Catalisador (opcional)

Ferramentas Necessárias

• Alicate de bico
• Estilete
• Impressora 3D

Etapas

Modelar a Plataforma no Blender

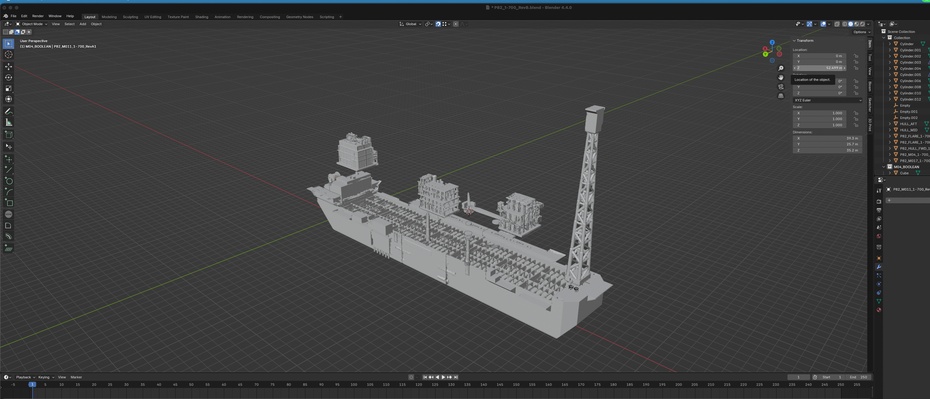

• Importar um modelo detalhado para usa-lo como referencia no Blender
  Modelar usando formas primitivas com tamanho minimo de 1.20m nas menores dimensões
  Exportar no formato STL cada parte modelada (modulos e casco)





Imprimir as partes

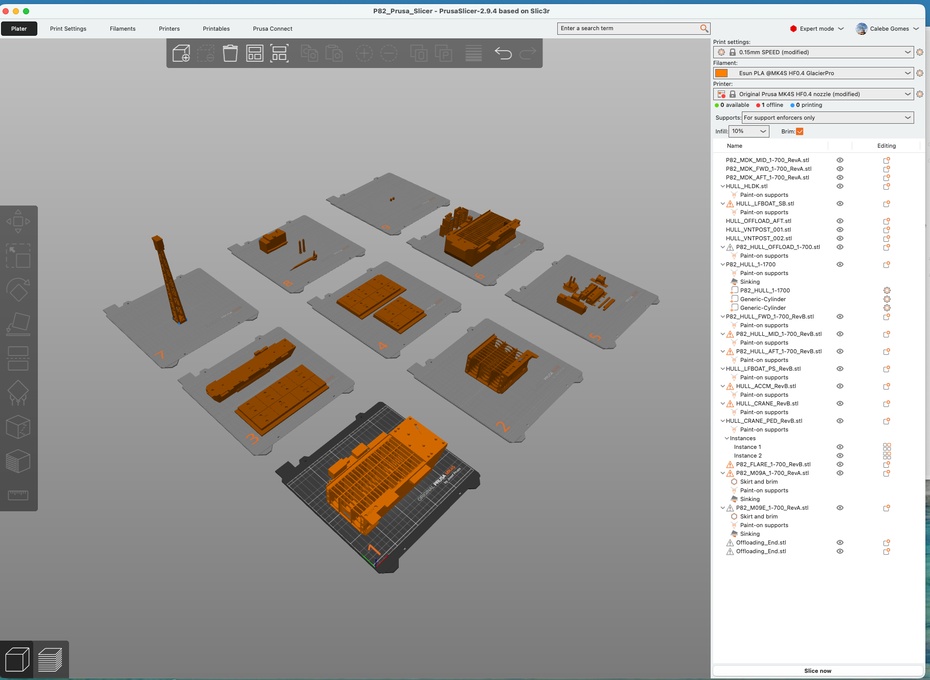

• Usar o Slicer de preferencia
  Aplicar escala de 142.86% em todos os eixos (X,Y e Z) para imprimir na escala 1/700
  Usar configurações de acordo com a impressora e marca de filamento escolhida
  Imprimir as partes nas cores de preferencia





Montar a Plataforma

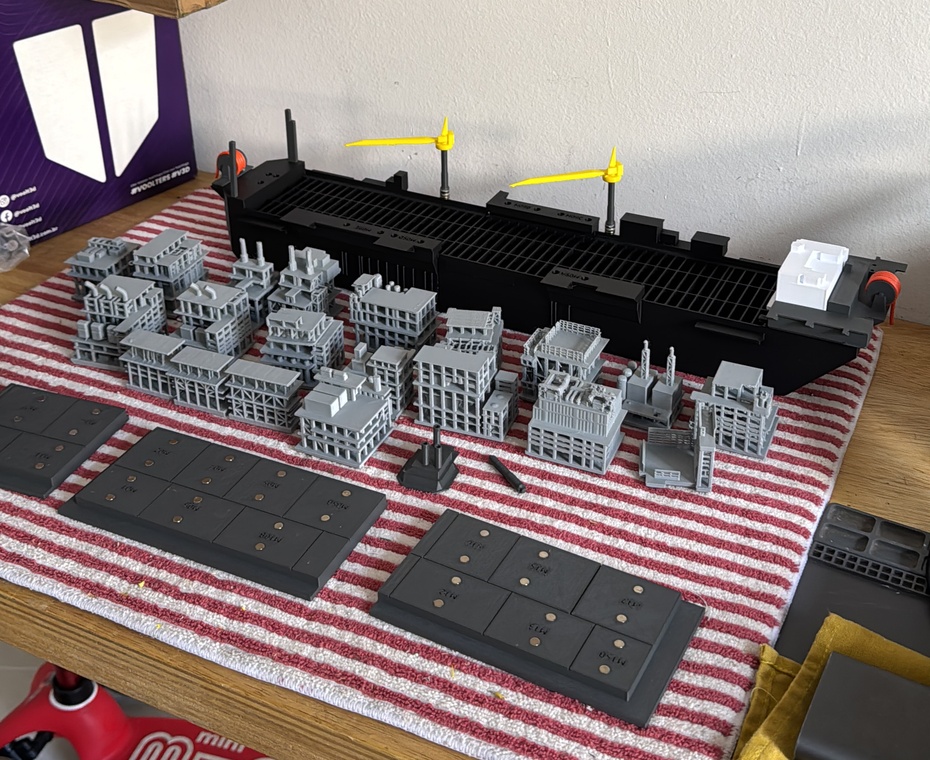

• Colar os imãs nas partes
  Colar os imãs e pinos metálicos para unir o casco

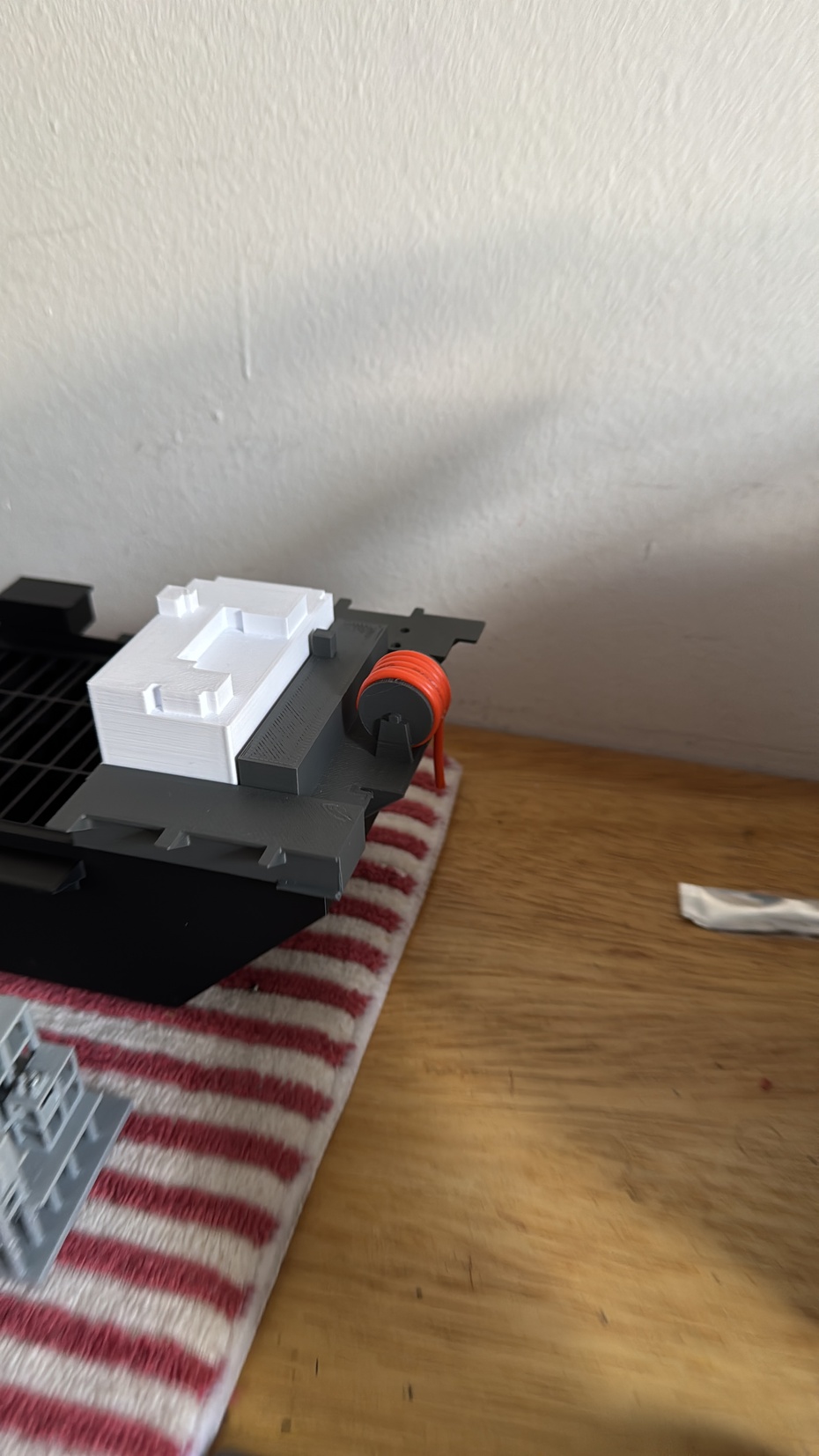

• Colar fio de silicone nos carreteis de proa e popa

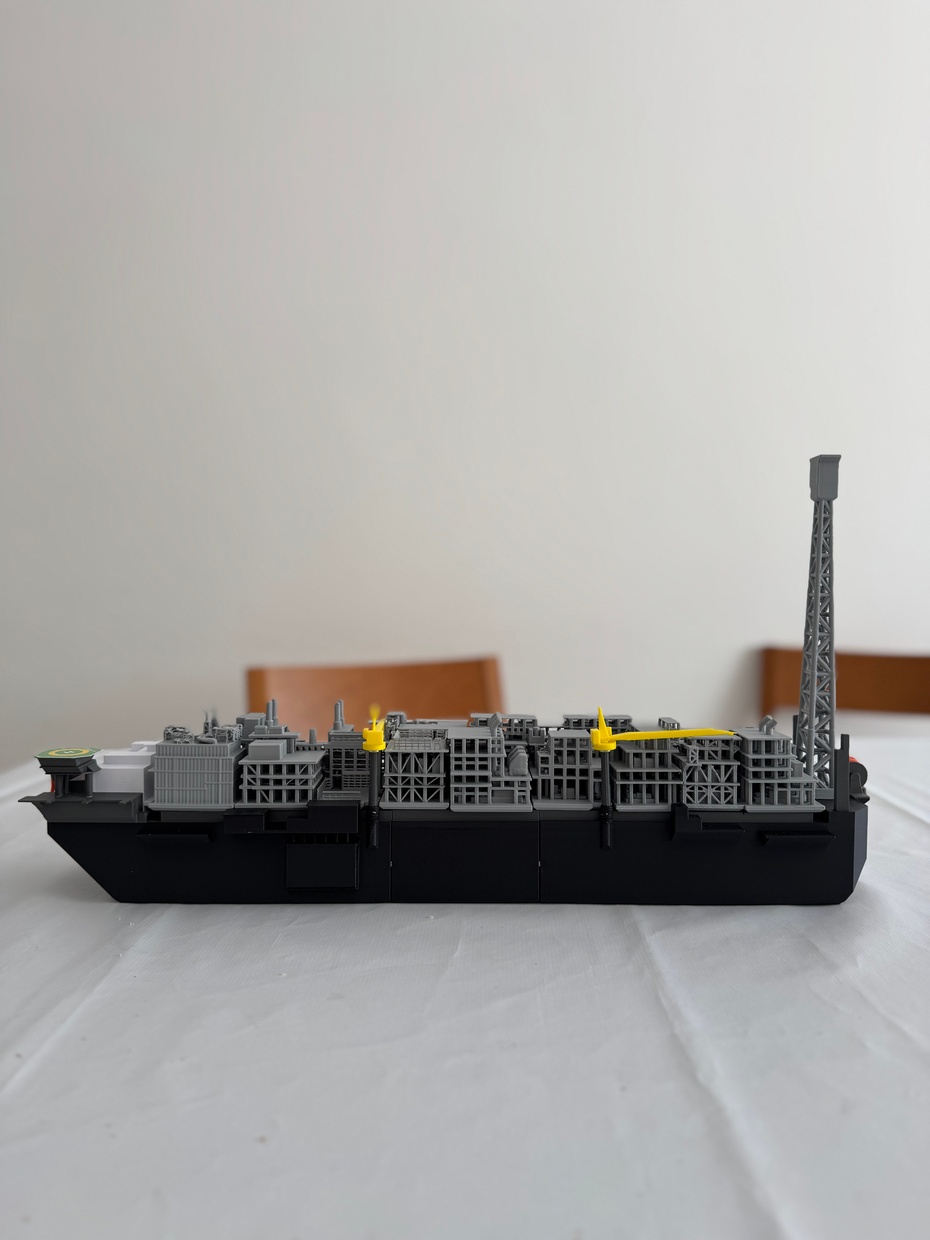

• Juntar todas as partes

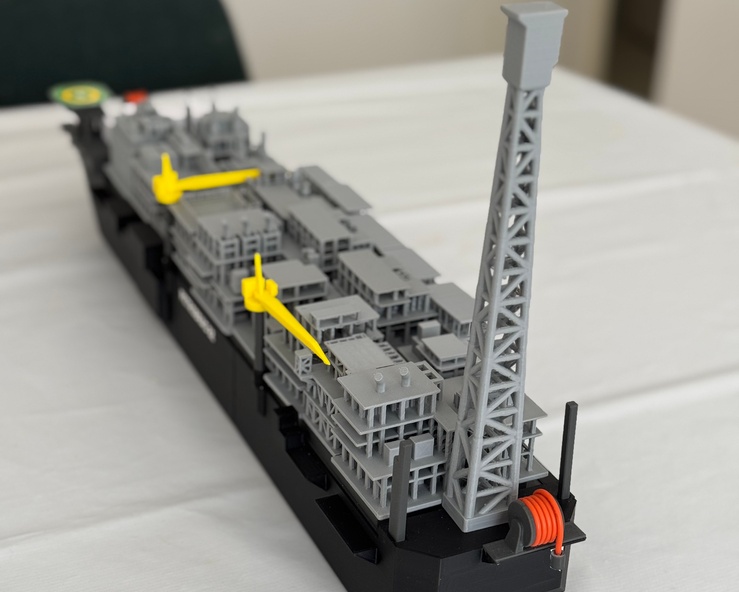

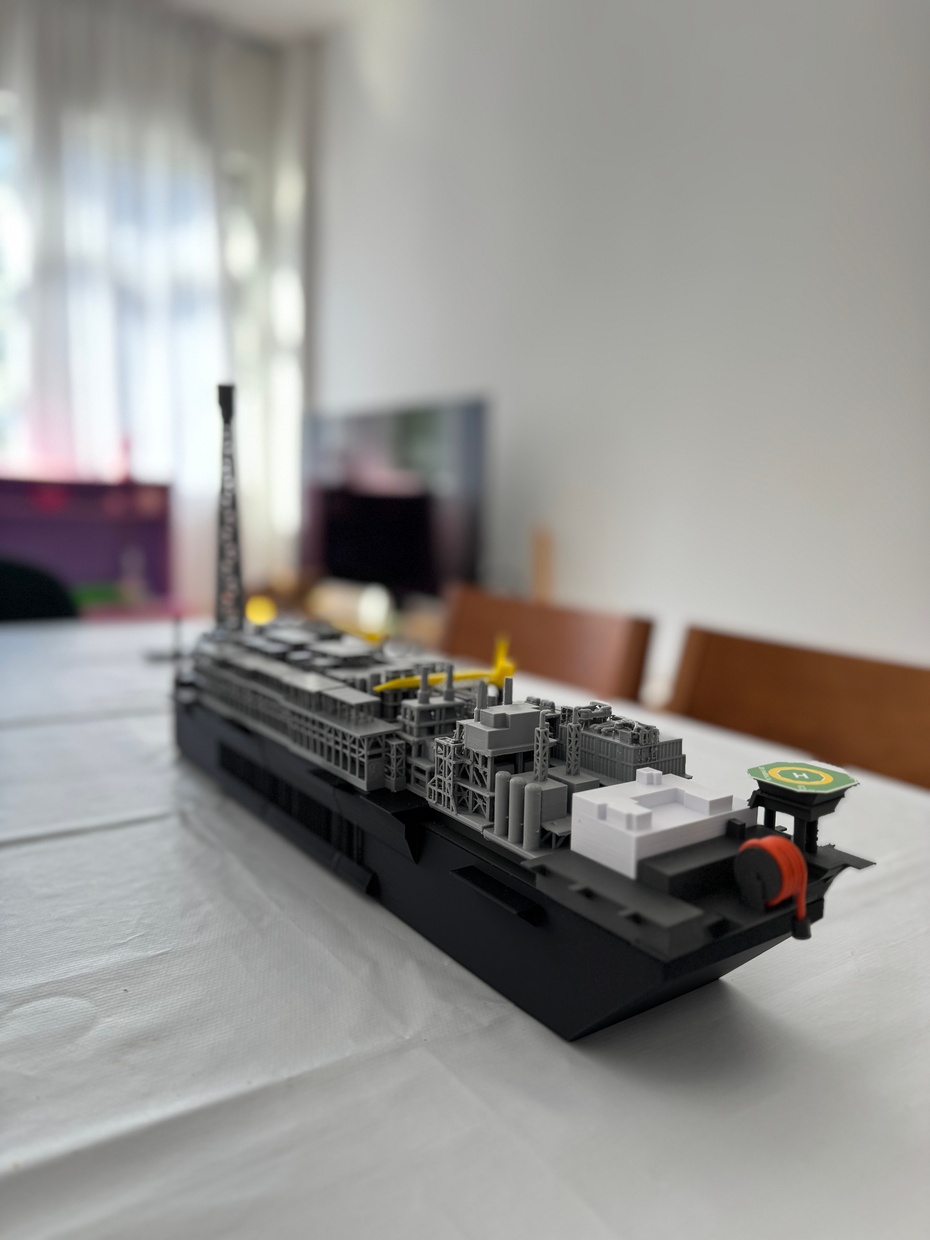

• Resultado final





Conclusão

A ideia deste projeto foi mostrar que dá para pegar um modelo 3D bem complexo, simplificar tudo no Blender — que é gratuito — e deixá-lo pronto para impressão 3D. Além de render um objeto decorativo legal, o modelo também serve como material didático para entender suas partes — neste caso, uma plataforma de petróleo do tipo FPSO.
O que é um FPSO?
FPSO significa Floating, Production, Storage and Offloading: um navio-plataforma que produz, armazena e transfere petróleo diretamente no mar.
