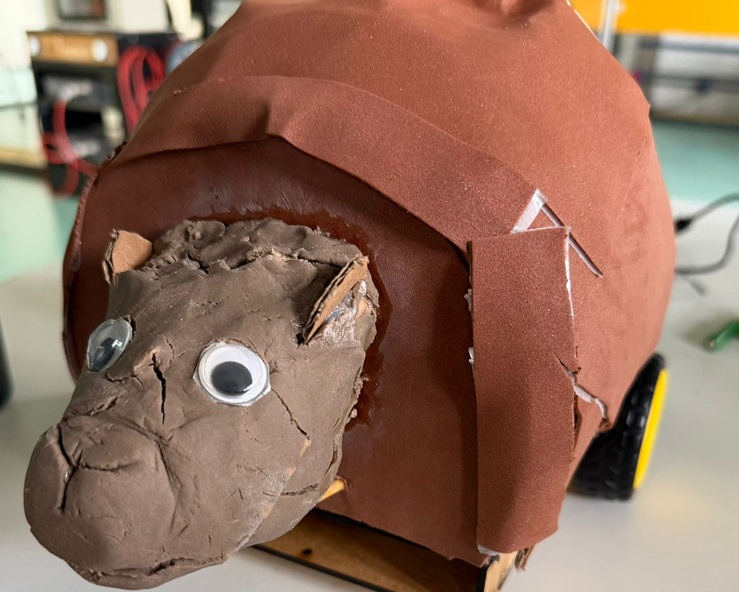

Mini Robô Capivara

Publicado em 2 de Junho de 2026 às 22:03

O nosso projeto é o Mini Robô Capivara, criado com o objetivo de ajudar no monitoramento ambiental. A ideia foi unir hardware, software e consciência ecológica em uma solução prática e criativa. Inspirado na capivara, o robô coleta informações como temperatura e qualidade do ar, ajudando a acompanhar as condições do ambiente. Com esse projeto, buscamos mostrar como a tecnologia pode ser usada de forma sustentável para contribuir com a preservação da natureza.

Materiais Necessários

  • 2 placas micro:bit
  • 1 ponte H
  • 2 motores
  • 2 rodas compatíveis com os motores
  • 1 suporte de pilhas para os motores
  • 1 protoboard
  • vários jumpers macho-macho e macho-fêmea
  • 1 chassi para o carrinho
  • 1 rodízio
  • papelão, MDF e EVA

Ferramentas Necessárias

  • Chave de fenda
  • Tesoura
  • Estilete
  • Pistola de cola quente
  • Fita Dupla Face
  • Cortadora a lazer
  • Software Solidworks
  • Software Micro:bit

Etapas

Construção do Robô

  • Montagem Mecânica
    O Mini Robô Capivara foi construído utilizando um chassi leve e resistente, projetado para acomodar os motores, sensores e componentes eletrônicos. A estrutura foi inspirada na capivara e o principal objetivo foi garantir estabilidade e permitir a movimentação adequada do robô durante os testes.

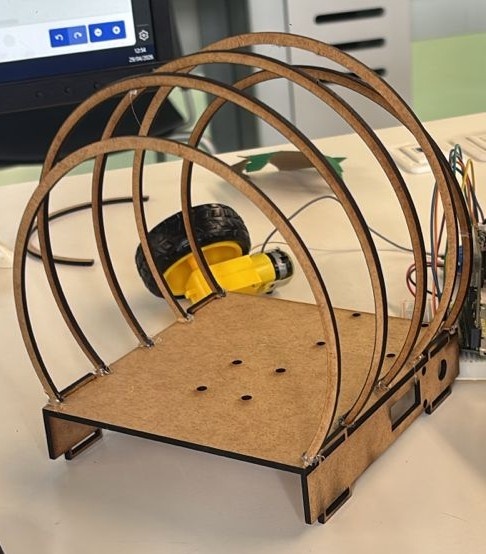

    Montagem Mecânica
O Mini Robô Capivara foi construído utilizando um chassi leve e resistente, projetado para acomodar os motores, sensores e componentes eletrônicos. A estrutura foi inspirada na capivara e o principal objetivo foi garantir estabilidade e permitir a movimentação adequada do robô durante os testes.

  • Montagem Eletrônica

    A montagem eletrônica pode ser dividida em três partes:
    - conexão do micro:bit com a ponte H;
    - conexão da ponte H com os motores;
    - alimentação dos motores com uma fonte externa.

    O micro:bit envia sinais para controlar os dois motores por meio de pinos digitais e pinos analógicos. A ponte H recebe esses sinais e aciona os motores.

    A ligação da Ponte H com o micro:bit foi:
    - Controle de velocidade do motor esquerdo: P8
    - Sentido do motor esquerdo - IN1: P1
    - Sentido do motor esquerdo - IN2: P2
    - Controle de velocidade do motor direito: P9
    - Sentido do motor direito - IN3: P13
    - Sentido do motor direito - IN4: P14

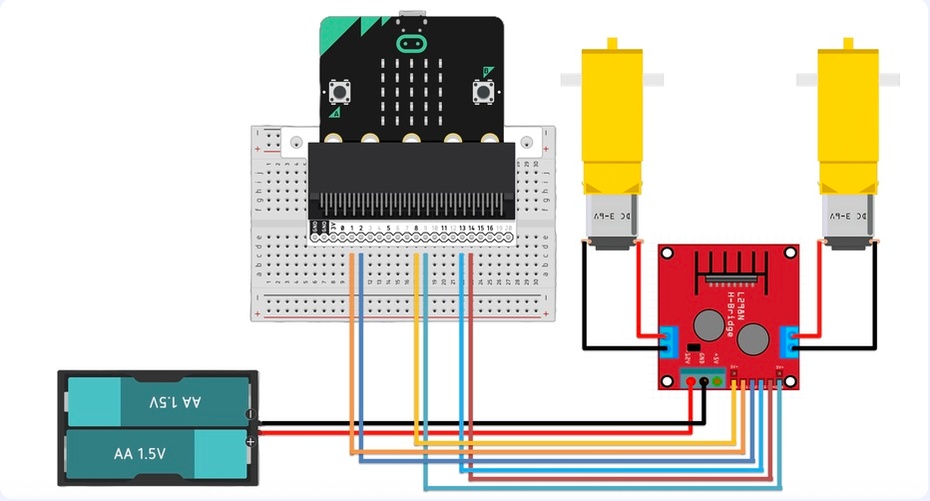

    Montagem Eletrônica

A montagem eletrônica pode ser dividida em três partes:
- conexão do micro:bit com a ponte H;
- conexão da ponte H com os motores;
- alimentação dos motores com uma fonte externa.

O micro:bit envia sinais para controlar os dois motores por meio de pinos digitais e pinos analógicos. A ponte H recebe esses sinais e aciona os motores.

A ligação da Ponte H com o micro:bit foi:
- Controle de velocidade do motor esquerdo: P8
- Sentido do motor esquerdo - IN1: P1
- Sentido do motor esquerdo - IN2: P2
- Controle de velocidade do motor direito: P9
- Sentido do motor direito - IN3: P13
- Sentido do motor direito - IN4: P14


Programação do robô

  • O micro:bit controlador do robô

    O micro:bit instalado no robô recebe comandos por rádio e transforma esses comandos em movimento.

    No programa, primeiro foi configurado os pinos usados para controlar a ponte H, o grupo do rádio foi definido como 1 e executou uma função para ligar os motores conforme o número recebido. A seguir é apresentado a lógica do programa utilizada, incluindo os comandos recebidos por rádio e a função de acionamento dos motores.

    A lógica usada:
    - Ao receber 0: parar
    - Ao receber 1: acionar motor direito (virar para esquerda)
    - Ao receber 2: acionar motor esquerdo (virar para direita)
    - Ao receber 3: andar para frente

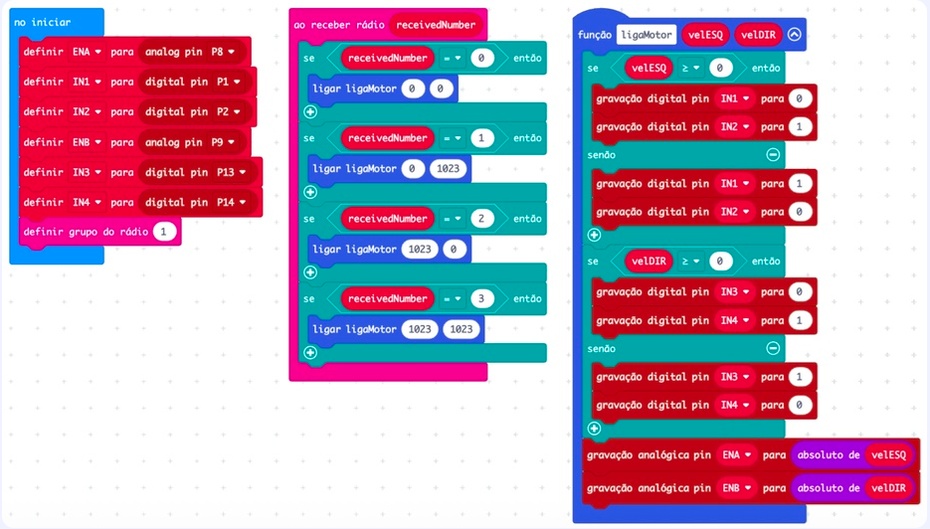

    O micro:bit controlador do robô

O micro:bit instalado no robô recebe comandos por rádio e transforma esses comandos em movimento.

No programa, primeiro foi configurado os pinos usados para controlar a ponte H, o grupo do rádio foi definido como 1 e executou uma função para ligar os motores conforme o número recebido. A seguir é apresentado a lógica do programa utilizada, incluindo os comandos recebidos por rádio e a função de acionamento dos motores.

A lógica usada:
- Ao receber 0: parar
- Ao receber 1: acionar motor direito (virar para esquerda)
- Ao receber 2: acionar motor esquerdo (virar para direita)
- Ao receber 3: andar para frente

  • O micro:bit do controle

    O segundo micro:bit funciona como controle.

    No programa do controle também foi utilizado o grupo de rádio 1 e foi enviados números diferentes quando os botões foram pressionados.

    Programa:
    - Botão A: Envia 1, gira para a esquerda
    - Botão A: Envia 2, gira para a direita
    - Botão A+B: Envia 3, avança para frente
    - Nenhum Botão pressionado: Envia 0, robô parado

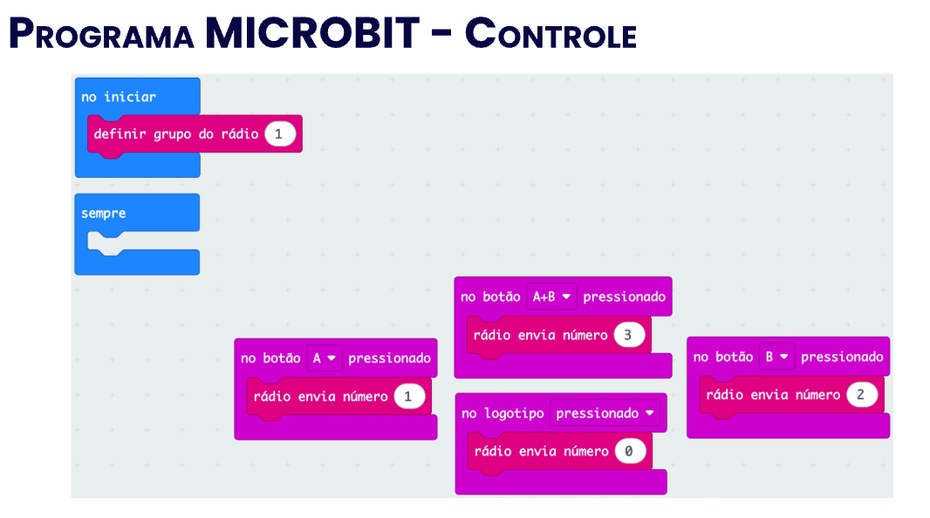

    O micro:bit do controle

O segundo micro:bit funciona como controle.

No programa do controle também foi utilizado o grupo de rádio 1 e foi enviados números diferentes quando os botões foram pressionados.

Programa:
- Botão A: Envia 1, gira para a esquerda
- Botão A: Envia 2, gira para a direita
- Botão A+B: Envia 3, avança para frente
- Nenhum Botão pressionado: Envia 0, robô parado


Testes e Melhorias Possíveis

  • Testes do Projeto

    Durante os testes, verificamos:

    Funcionamento dos motores;
    Comunicação entre os Micro:bits;
    Resposta aos comandos do controle;
    Leitura dos sensores ambientais;
    Estabilidade do robô durante a movimentação.

    Os resultados mostraram que o sistema foi capaz de realizar o monitoramento ambiental e executar os movimentos programados com sucesso.
  • Problemas comuns e como resolver

    Durante o desenvolvimento, alguns desafios foram identificados, como ajustes na comunicação por rádio e organização da fiação.

    Esses problemas foram solucionados por meio de testes, correções na programação e melhorias na montagem dos componentes.
  • Melhorias Possíveis

    Algumas melhorias que podem ser implementadas são:

    Inclusão de mais sensores ambientais;
    Aumento da autonomia da bateria;
    Desenvolvimento de um aplicativo para visualização dos dados;
    Sistema de desvio automático de obstáculos;
    Armazenamento e análise histórica das informações coletadas.

Conclusão

O desenvolvimento do Mini Robô Capivara foi uma experiência muito importante para nossa equipe, pois nos permitiu aplicar na prática conhecimentos de programação, eletrônica e robótica. Ao longo do projeto, enfrentamos desafios e buscamos soluções para tornar o robô funcional e eficiente.

Além do aprendizado técnico, o projeto mostrou como a tecnologia pode ser usada para contribuir com a preservação do meio ambiente. Com o monitoramento de informações como temperatura e qualidade do ar, o Mini Robô Capivara demonstra que pequenas iniciativas podem gerar grandes impactos quando unimos inovação e consciência ecológica.

Por fim, o projeto nos ajudou a desenvolver habilidades como trabalho em equipe, organização e resolução de problemas, tornando essa uma experiência única tanto do ponto de vista acadêmico quanto pessoal.
