Este projeto consiste em um sistema simples de iluminação com LEDs, montado em uma pequena caixa de MDF. Utilizando cinco LEDs, um botão do tipo push-button (normalmente aberto) e um suporte para pilhas AA, o circuito é ativado de forma automática e criativa: ao ser instalado na parte interna de uma porta, o acionamento acontece no momento em que a porta é aberta.

Materiais Necessários

• 5 Leds alto brilho 5mm branco
• Suporte para pilha 2AA
• 1 Interruptor 7mm PBS-110 normalmente aberto
• Estanho para solda
• Caixa de MDF 6x3x4cm
• Refil de cola quente
• Fita adesiva de espuma dupla face 12mm
• 5cm de cabinho flexível 0,10mm² vermelho

Ferramentas Necessárias

• Ferro de solda
• Furadeira a bateria (facilita o manuseio)
• Broca para madeira 2 mm
• Broca para madeira 5mm
• Broca para madeira 7mm
• Pistola de cola quente
• Alicate de corte rente
• EPI: Óculos de proteção águia

Etapas

Construindo a luz inteligente

• Faça um furo, usando broca de 7mm e furadeira, no centro de uma das laterais da caixa que tenha 6x3cm. Não esqueça de usar EPI.
• Remova possíveis rebarbas do MDF.




• Coloque o interruptor no buraco da peça e rosqueie.

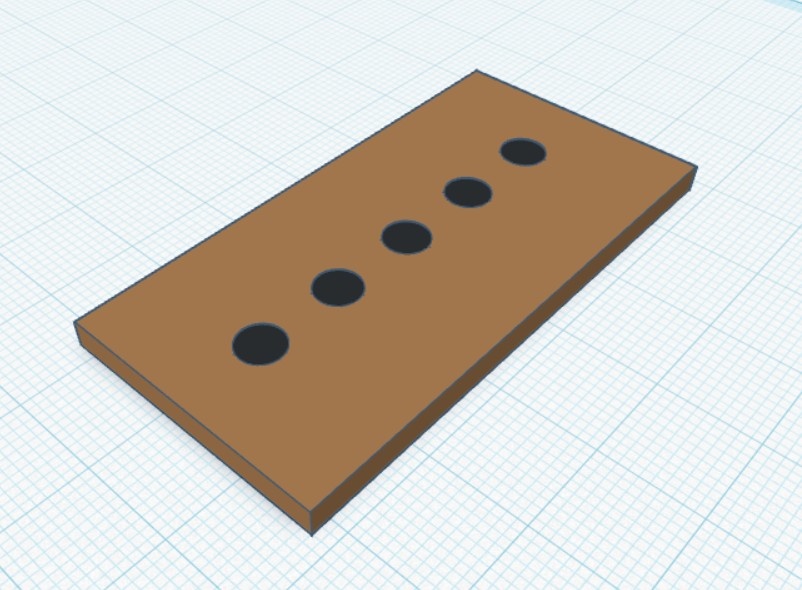

• Na outra peça de 6x3cm faça 5 furos um ao lado do outro, usando furadeira e broca de 5mm. A distância de um furo para outro é de 1cm. Não esqueça de usar EPI.
• Remova possíveis rebarbas do MDF.
• Encaixe os 5 leds nos furos de 5mm.
• Posicione os leds de forma que todos os terminais positivos (os maiores) fiquem virados para um lado e os terminais negativos (os menores) fiquem para o outro lado.
• Cole com cola quente todos os leds.

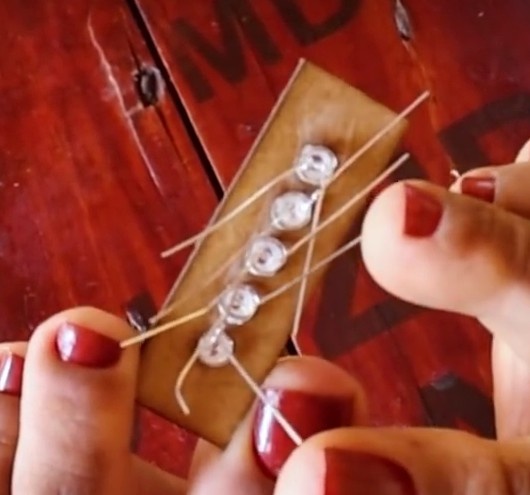

• Dobre os terminais negativos dos leds sobrepondo um ao outro, de forma que todos fiquem interligados.




• Solde, usando ferro de solda e estanho, os pontos de encontro de todos os terminais negativos.
• Dobre os terminais positivos dos leds sobrepondo um ao outro, de forma que todos fiquem interligados.
• Solde, usando ferro de solda e estanho, os pontos de encontro de todos os terminais positivos.
• Corte os excessos de todos os terminais, tanto positivos quanto negativos. Precisamos fazer isso para otimizar o espaço interno e evitar possíveis curtos-circuitos.
• Cole um peço de, aproximadamente, 5 cm de fita adesiva de espuma na lateral da caixinha com tamanho 6x4cm.
• Usando a furadeira com a broca de 2mm faça dois furos em uma das laterais de 4x3cm da caixa. Não esqueça de usar EPI.
• Remova possíveis rebarbas do MDF.

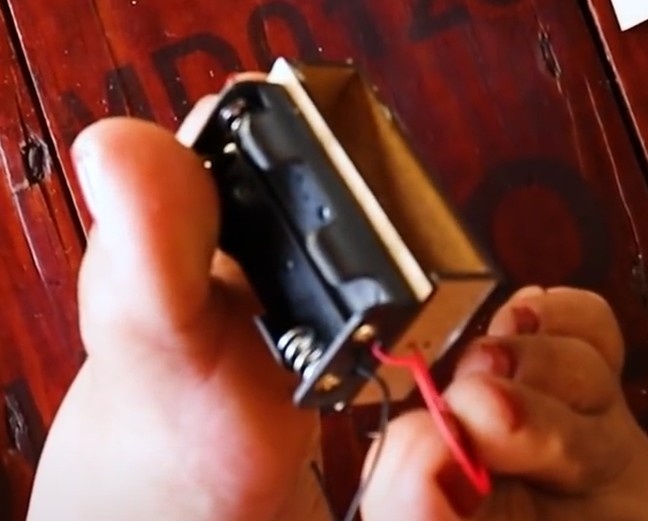

• Retire a superfície protetora da fita adesiva de espuma e cole o suporte de pilha 2AA.




• Passe o fio vermelho(positivo) por um dos furos de 2mm feitos com a furadeira. Faça a mesma coisa para o fio preto (negativo).
• Desencape 0,5cm, aproximadamente, da ponta fio vermelho.
• Desencape 0,5cm, aproximadamente, da ponta fio preto.
• Solde, com ferro de solda e estanho, o fio vermelho (positivo) em um dos terminais do interruptor.
• Solde, com ferro de solda e estanho, o fio preto (negativo) no terminal negativo dos leds. Pode ser em qualquer um deles, desde que seja no terminal negativo.
• Desencape 0,5cm, aproximadamente, de cada ponta do cabinho flexível vermelho.
• Solde, com ferro de solda e estanho, uma das pontas do cabinho flexível no terminal livre do interruptor.
• Solde, com ferro de solda e estanho, a outra ponta do cabinho flexível no terminal positivo dos leds. Pode ser em qualquer um deles, desde que seja no terminal positivo.
• Coloque as pilhas no suporte e pressione o interruptor para testar o funcionamento.
• Cole mantendo todos os fios dentro da caixa, feche-a e passe cola para que não solte desencaixe nenhuma peça durante o uso.
• Cole um peço de, aproximadamente, 5 cm de fita adesiva de espuma na outra lateral da caixinha com tamanho 6x4cm.

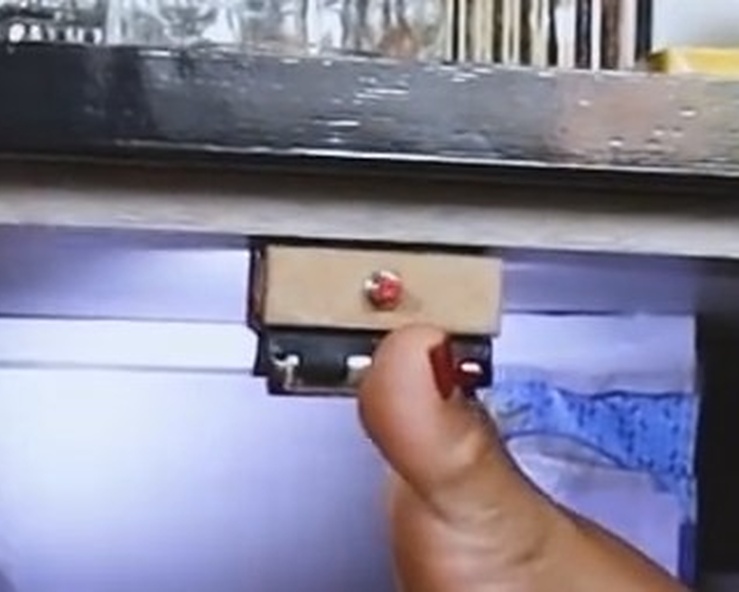

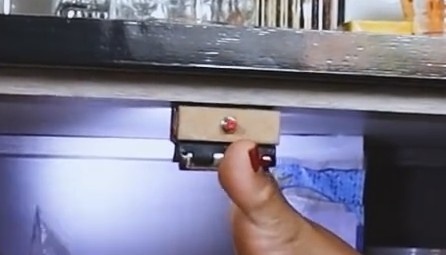

• Posicione a caixinha no local que gostaria de usar.




• É necessário encontrar uma posição na qual o botão seja pressionado enquanto a porta esteja fechada e no momento que ela for aberta, as luzes acendam.
• Depois de encontrado o ponto, remova a superfície protetora da fita adesiva de espuma e cole no local marcado.

Conclusão

Com o uso de componentes básicos como LEDs, um push button e pilhas, foi possível criar um sistema de iluminação automática que pode ser instalado em diversos ambientes. Ao ser acionado pela abertura de uma porta, o circuito cumpre seu papel de sinalizar ou iluminar o espaço de forma prática e acessível.

Além de útil, o projeto estimula a experimentação com eletrônica básica, incentivando o raciocínio lógico, a criatividade e a resolução de problemas. Ele também pode ser aprimorado com sensores mais avançados, temporizadores ou até controladores, abrindo portas para ideias ainda mais interativa
