Eu comecei a trabalhar com impressão 3D em 2017, o ano em que adquiri minha primeira impressora e comecei a me aventurar em modelagem e impressão 3D. Na época, passava cada vez mais tempo no laboratório improvisado em um quarto, fazendo diferentes experimentos com impressão 3D e eletrônica.
E o primeiro desafio que enfrentei foi imprimir minhas próprias ferramentas para organizar melhor e aproveitar meu espaço. Foi nesse contexto que decidi que precisava melhorar a iluminação da minha bancada de trabalho. Pesquisei na internet diferentes modelos, mas nenhum se adaptava às minhas necessidades. Foi então que encontrei o Suporte de Telefone Magnético Articulado para Montagem na Parede, projetado por Kenneth Haynie. E foi aí que este Remix começou!
O modelo, usado como suporte para celular, foi transformado em uma luminária articulada. Com a permissão do autor original, remodelei todas as peças seguindo um padrão semelhante e, depois de terminar e ficar satisfeito com o resultado, decidi compartilhá-lo com a comunidade.
E para minha surpresa, o modelo foi extremamente bem aceito e até apareceu em destaque no Thingiverse, uma das maiores, senão a maior, plataforma para compartilhamento de modelos para impressão 3D da época! O modelo se tornou um sucesso com mais de 220.000 visualizações, 36.000 downloads e 7.800 curtidas! Para ajudar os usuários a imprimir e montar suas próprias peças, compartilhei um tutorial no Instructables que, para minha segunda surpresa, foi premiado no Concurso de Plásticos de 2017 com quase 40.000 visualizações! E o que mais me surpreendeu foi que outros usuários começaram a imprimir e criar suas próprias releituras! No momento da publicação deste artigo, mais de 60 luminárias já haviam sido produzidas e compartilhadas. Para mim, foi uma surpresa saber que pessoas de todo o mundo gostaram tanto do modelo que passaram horas de suas vidas imprimindo e postando versões do meu projeto. No final, o projeto evoluiu para se tornar uma espécie de kit, como uma luminária LEGO, no qual os usuários podem fazer diferentes combinações e formar estruturas variadas.

Materiais Necessários

• Spot LED de 5W;
• Soquete GU10;
• Fios;
• Interruptor;
• PLA de 1.75mm de diferentes cores;
• Parafusos (para montagem da luminária em uma parede ou outra superfície).

Ferramentas Necessárias

• Impressora 3D (no meu caso, foi utilizada uma Voolt3D);
• Chave de fenda (para montagem da luminária em uma parede, por exemplo, e montagem da parte elétrica (interruptor).

Etapas

Modelo 3D

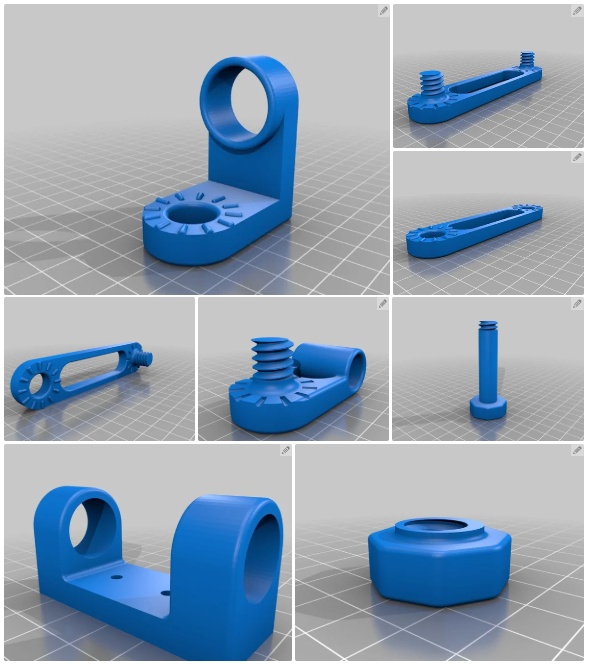

• O modelo 3D foi projetado utilizando o software Fusion 360.

  O modelo básico é composto por 8 partes diferentes (algumas impressas mais de uma vez para a montagem, como será apresentado a seguir). É possível fazer montagens diferentes das apresentadas nas próximas etapas (quase como um LEGO!).

  Eu imprimi todas as partes em PLA, com resolução de 0,2 mm e 20% de infill.
  A maioria das partes não requer suportes se impressas na orientação correta (a que já consta nos arquivos stl disponíveis nos links). Somente uma das peças (lamp holder.stl) requer suporte para um melhor acabamento.

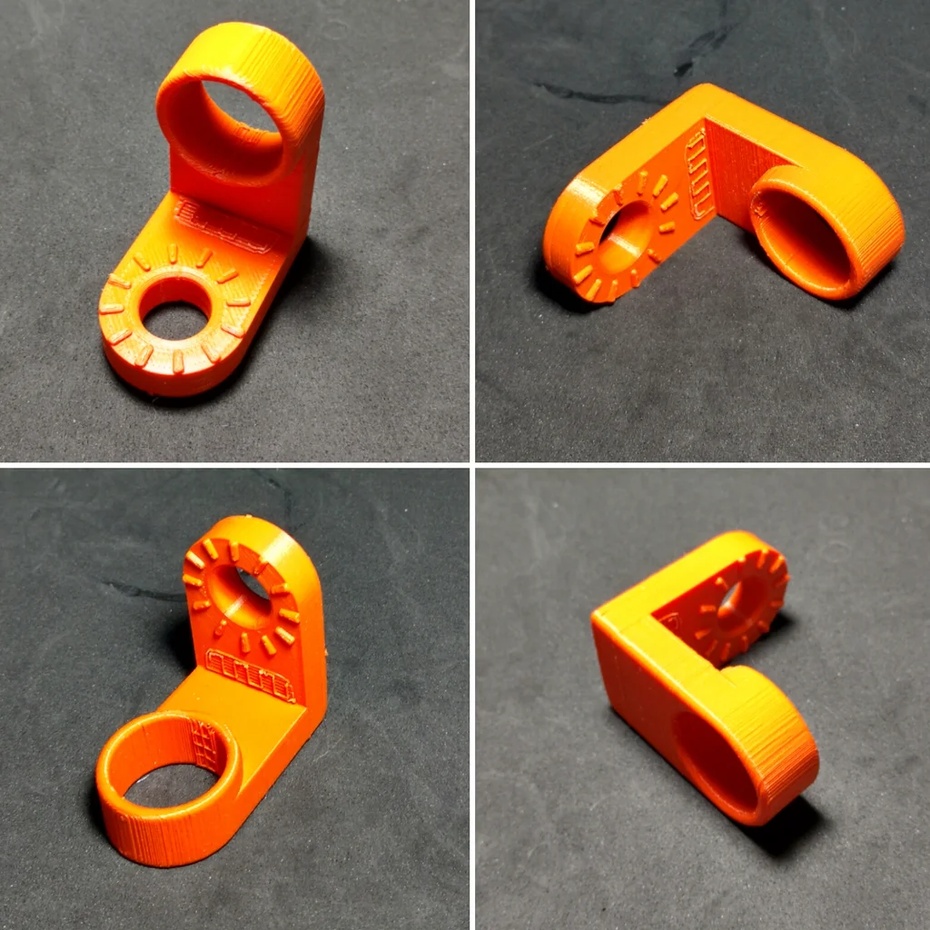

• Suporte para a lâmpada.
  Essa é a parte onde o spot de LED e o seu conector (GU10) serão montados na estrutura.

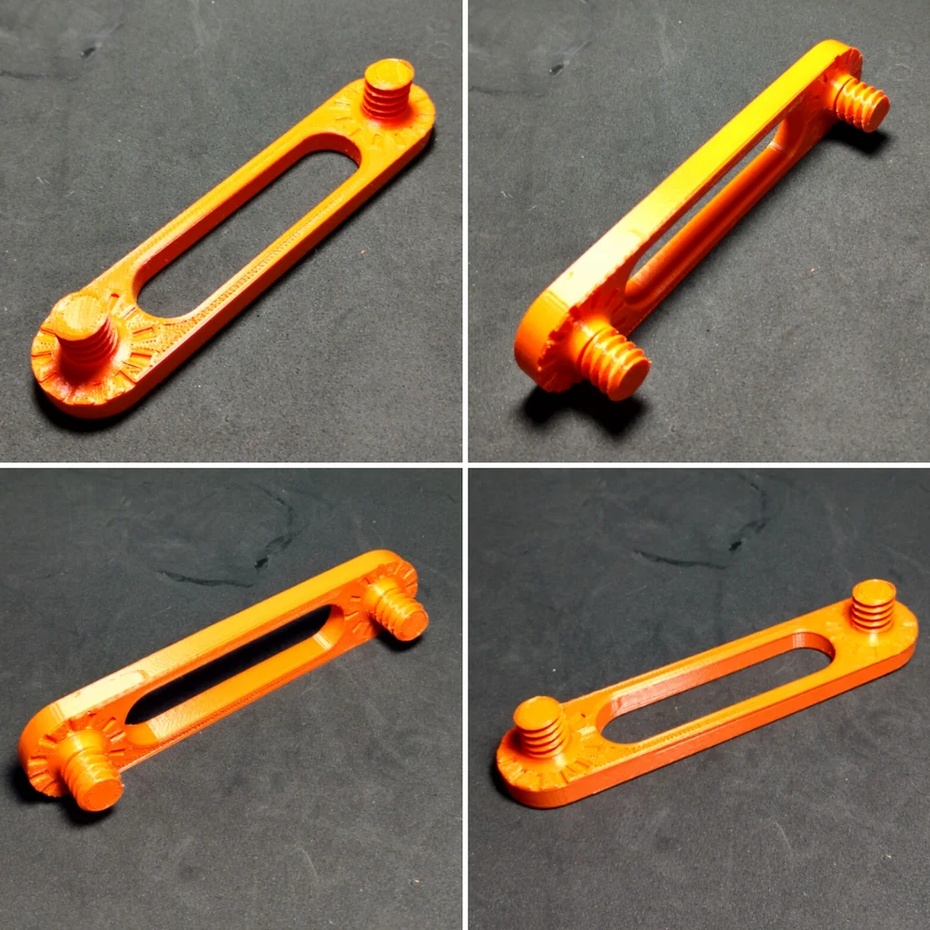

• Braço da luminária (tipo macho). Esse é um dos modelos de "braço" usados para montar a estrutura. Em ambos os lados possui uma rosca integrada para permitir a montagem em um "braço" tipo fêmea usando uma das porcas.

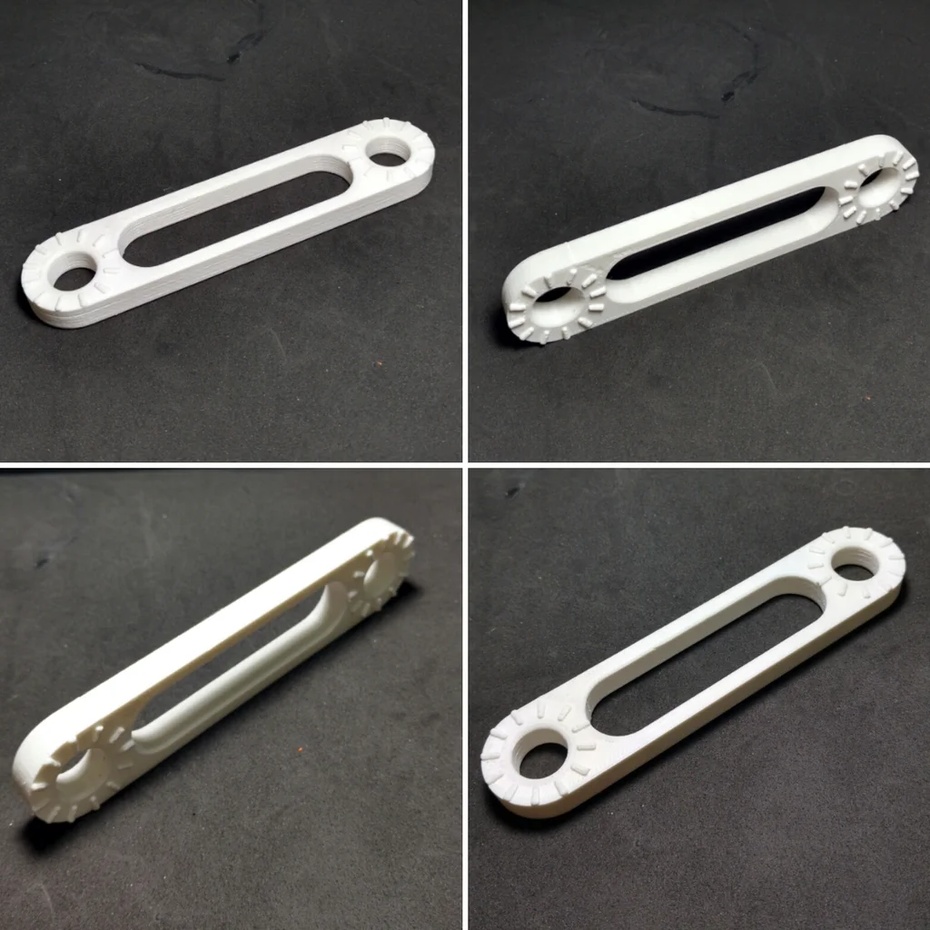

• Braço da luminária (tipo fêmea). Semelhante ao apresentado anteriormente, porém possui furos em ambos os lados, através do qual passarão os parafusos para montagem da estrutura;

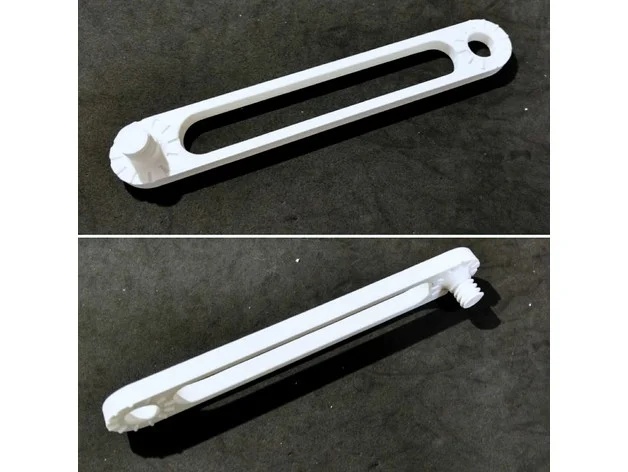

• Braço da luminária (tipo misto). Semelhante aos apresentados anteriormente, porém possui furos em uma extremidade e um parafuso integrado no lado oposto para permitir outros tipos de montagem da estrutura (diferentes do apresentado nas próximas etapas desse tutorial).

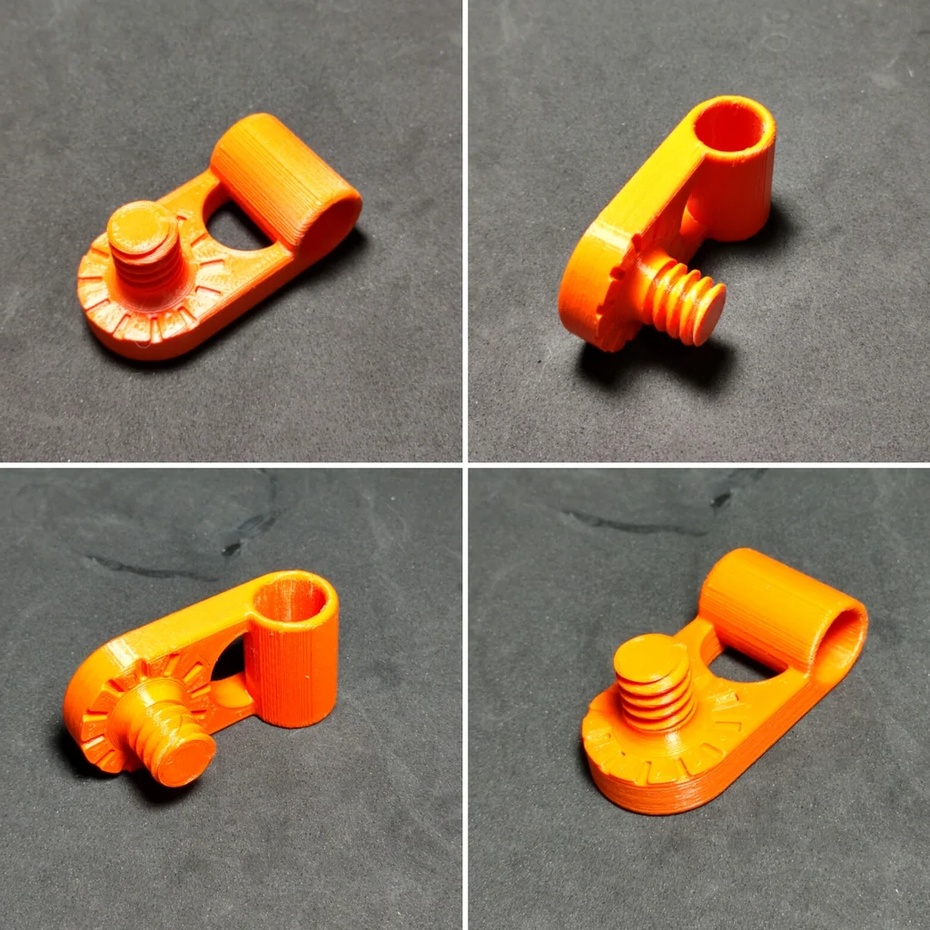

• Junta da parede. Junta utilizada para conectar a estrutura da luminária a peça acoplada na parede ou outra superfície. Permite que a luminária seja rotacionada em torno de um eixo.

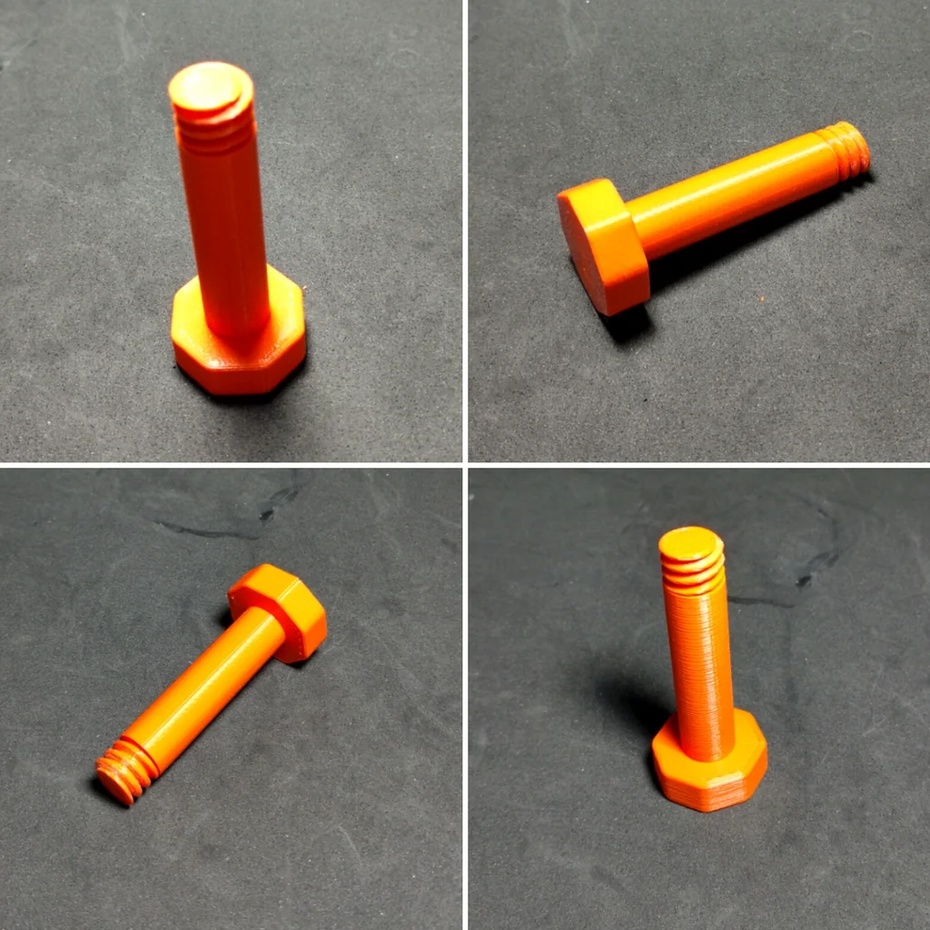

• Parafuso. Impresso totalmente em 3D, é utilizado para montagem da estrutura.

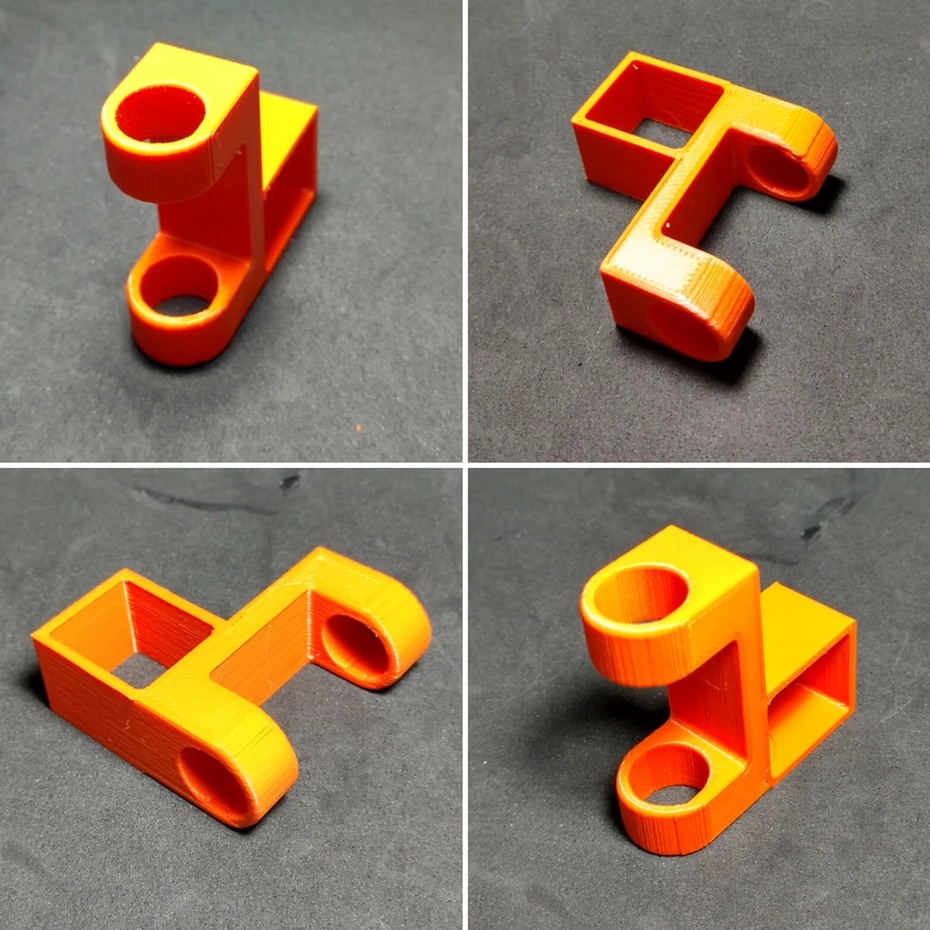

• Suporte da parede. Estrutura utilizada para fixar a luminária na parede ou outras superfície.

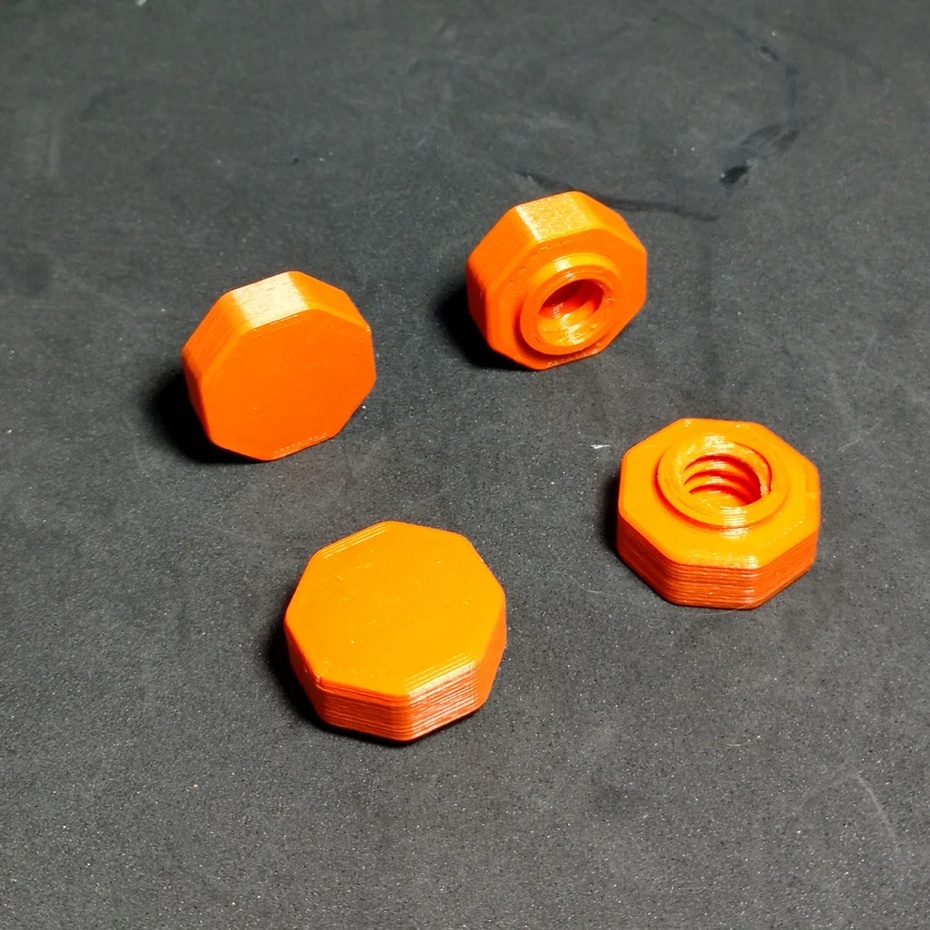

• Porca. Impressa totalmente em 3D, é utilizada para montagem da estrutura. Ao todo 4 são usadas para a montagem proposta na próxima etapa.





Montagem

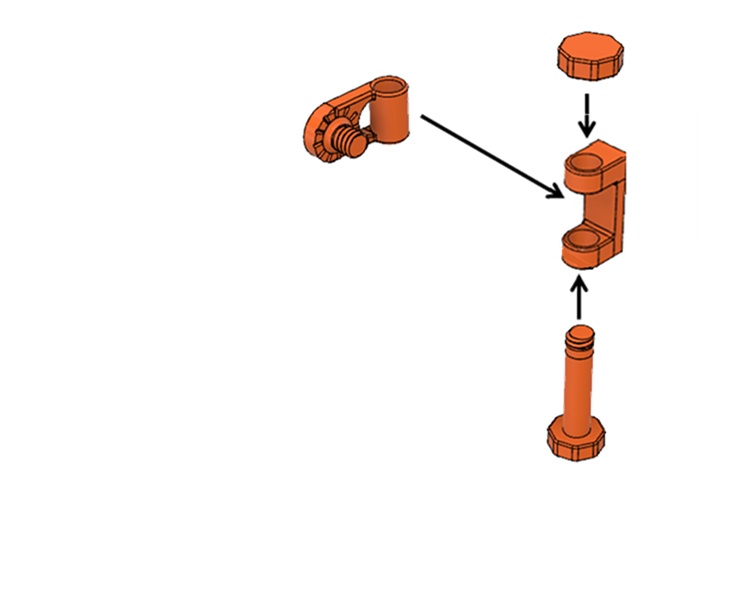

• Comece pela peça de suporte de parede. O parafuso passa pelo suporte de parede e pelas partes da junção da parede e é travado com um botão em sua extremidade.

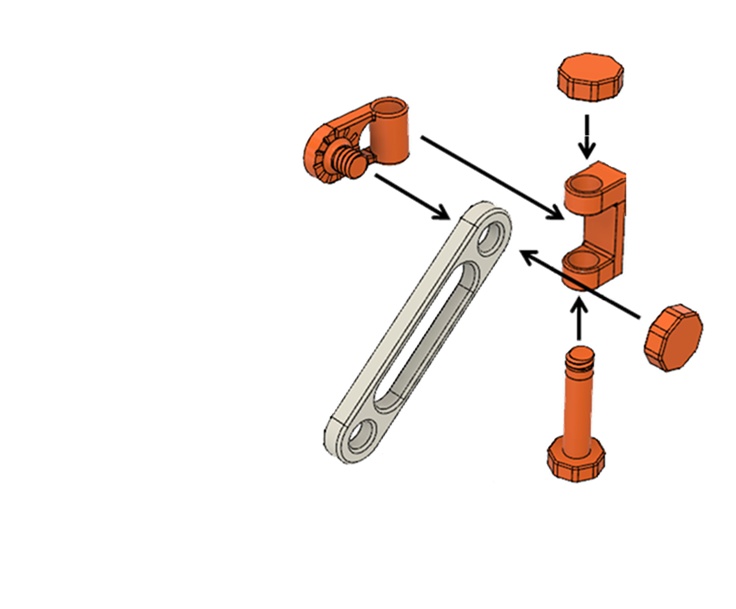

• Prenda o braço fêmea (ou um braço misto) à junção de parede usando um botão.

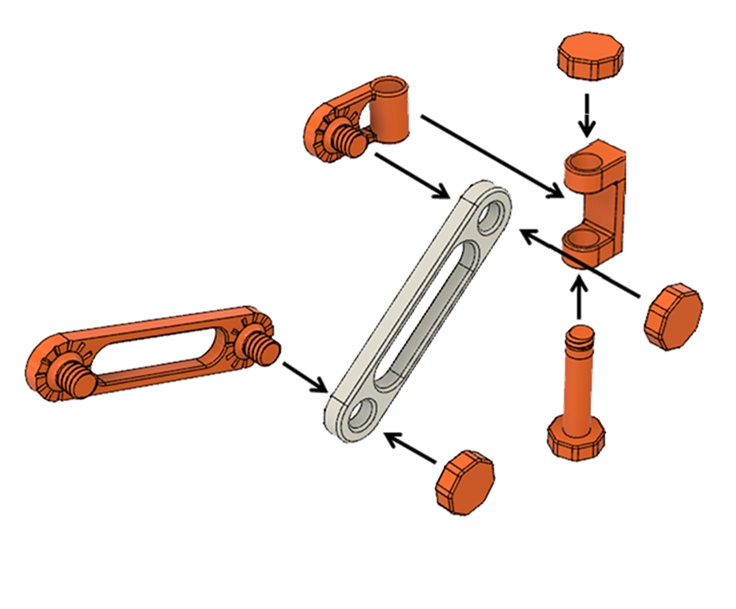

• Conecte o braço macho (ou outro braço misto) ao fêmea com outro botão;

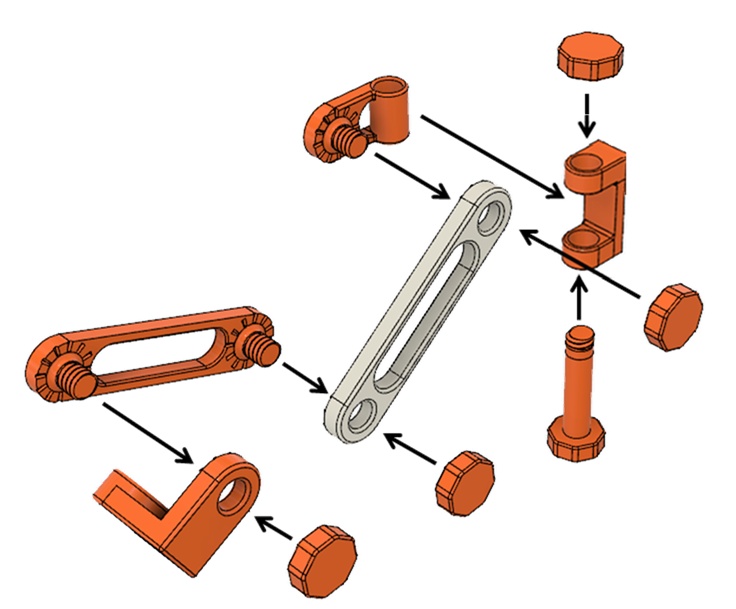

• Prenda o soquete da lâmpada à outra extremidade do braço macho com outro botão;

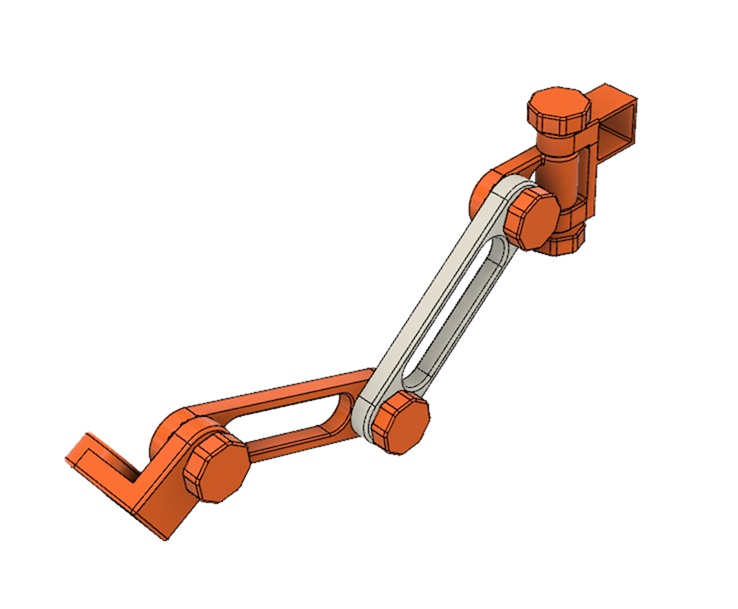

• Estrutura final!

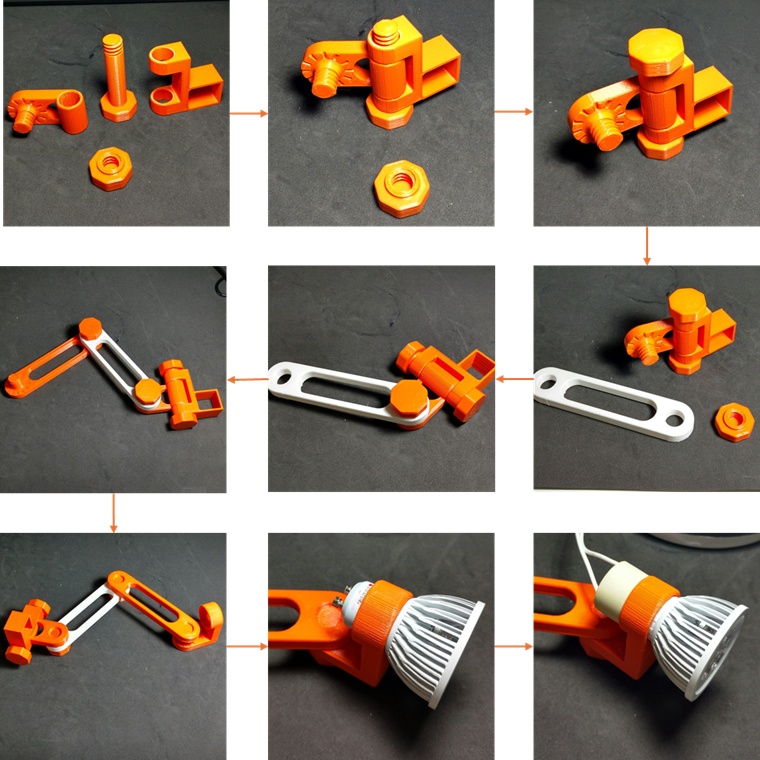

• Finalmente, passe um holofote LED pelo soquete da lâmpada e coloque seu conector.
  Sua estrutura estará pronta para ser fixada na parede.





Conclusão

Tenha cuidado ao trabalhar com eletricidade. Certifique-se de que não haja curto-circuito e só tente conectar à tomada elétrica depois de verificar se todos os componentes estão devidamente conectados e com dupla isolação. Se você não tiver experiência suficiente com eletricidade, peça ajuda a outras pessoas!
Não toque em nenhum fio exposto ou em qualquer parte metálica da lâmpada LED depois de energizada! Alguns spots de LED têm um dissipador de calor de metal e alguns conectores GU10 têm metal exposto. Evite tocar nessa parte quando a lâmpada estiver acesa! Se necessário, cubra-a com materiais isolantes!

Pronto! Ligue e deixe brilhar!

Você pode ajustar o ângulo entre cada componente para direcionar o foco para o local que deseja iluminar. Você pode até adicionar braços extras e alongá-lo.
