Um LED que é aceso quando você fica num lugar escuro. Você pode usar esse sketch para muitas coisas.

Arquivos do Projeto

Materiais Necessários

• 1x LED
• 1x Fotoresístor
• 1X resístor 10K oms
• 1x resístor 650 oms
• Alguns fios jumper(eu usei 6)
• Protoboard
• E, claro, o próprio arduíno

Ferramentas Necessárias

• Um notebook ou PC (provavelmente está usando um) para empurrrar o código

Etapas

Pega o que precisa.

• Apenas pega o necessário, na lista que tinha passado.

Conexões

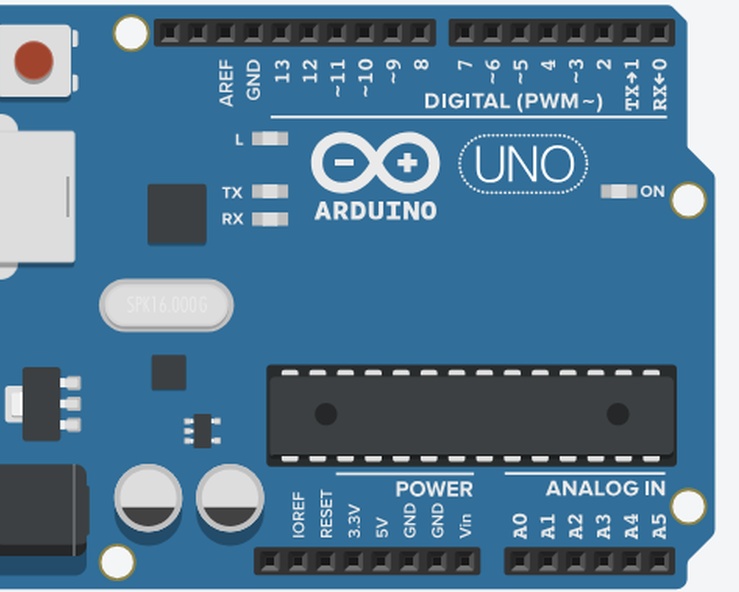

• Conecte o GND/terra/negativo do seu arduíno na barra com um "-" em sua protoboard.
• na mesma barra, pega um jumper e coloca em algum lugar.
• Coloque um dos terminais do resístor de 10K ali.
• Conecte o outro terminal dele em um dos terminais do fotoresístor(qualquer um).
• O outro lado deve ser conectado ao VCC(5V) do arduíno.
• No ponto de encontro entre o terminal anterior do fotoresístor e no resístor de 10K oms, puxe um fio até o A0 do seu arduíno.
• Agora, faz um pequeno circuito de acender LED com o que sobrou, mas com o VCC conectado ao pino definido pelo código(padrão: Pino 9).

  Importante!!!
  > Apenas permitido pinos pwm(que tenha um ~): 3, 5, 6, 9, 10 e 11(No Arduino UNO). Caso contrário vai dar erro ou você deve ajustar o LED apenas para ascender e apagar e não com um estado entre isso.

Empurrar o código

• Você precisa do arduino IDE para empurrar o código. Caso não tenha, podes instalar ou usar o site: https://app.arduino.cc/
• O código está disponível no meu github - https://github.com/abs-js/projetosArduino/blob/main/ledcominteracaoluz/codigo-led-sensor-de-luz.ino. Também disponível aqui mesmo.

Testes

• Agora que vem o gelinho eletrônico ein? Você pode apagar ou ascender a luz de seu lugar, ou simplesmente passar a mão em cima do fotoresístor.

Conclusão

Agora que você tem o projeto, você mesmo faz o quê quiser!
Você pode ajustar muita coisa, tipo:
- Adicionar um buzzer que alerta quando o sol vem (já fiz isso e me arrependi).
- Indicar quando é dia ou noite
- Fazer que nem o Iberê no vídeo zerando o jogo do dinossauro do Google(mas vai precisar de um arduíno leonardo)

Tudo depende de sua imaginação!
