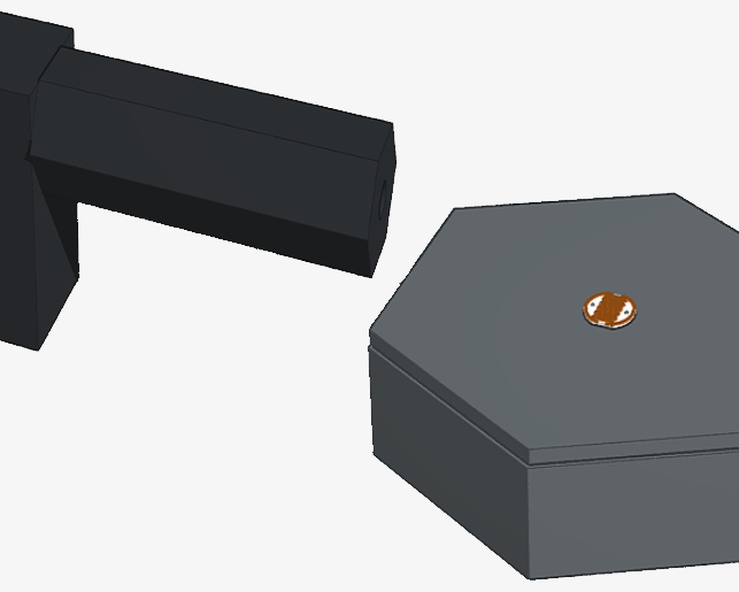

jogo de tiro de laser com Arduíno
(modelo para impressão incluído)

Arquivos do Projeto

Materiais Necessários

• foto resistor
• resistor 10kΩ
• Arduíno uno
• piezo
• pilha 3V tipo moeda
• Butão
• modulo laser (5mm diâmetro (comprimento não importa)). Se não encontrar a vender, encontra-se em leitores de DVD mas precisa adaptar

Ferramentas Necessárias

• impressora 3d
• cola

Etapas

esquemas

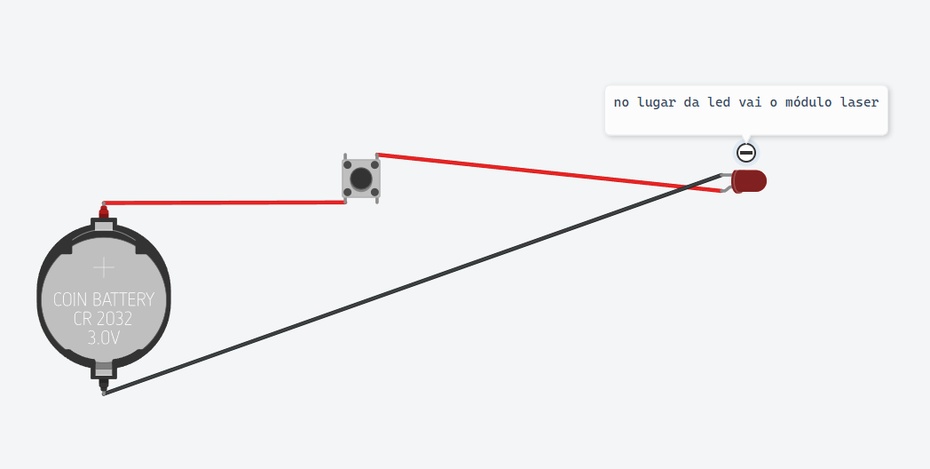

• esquema elétrico pistola

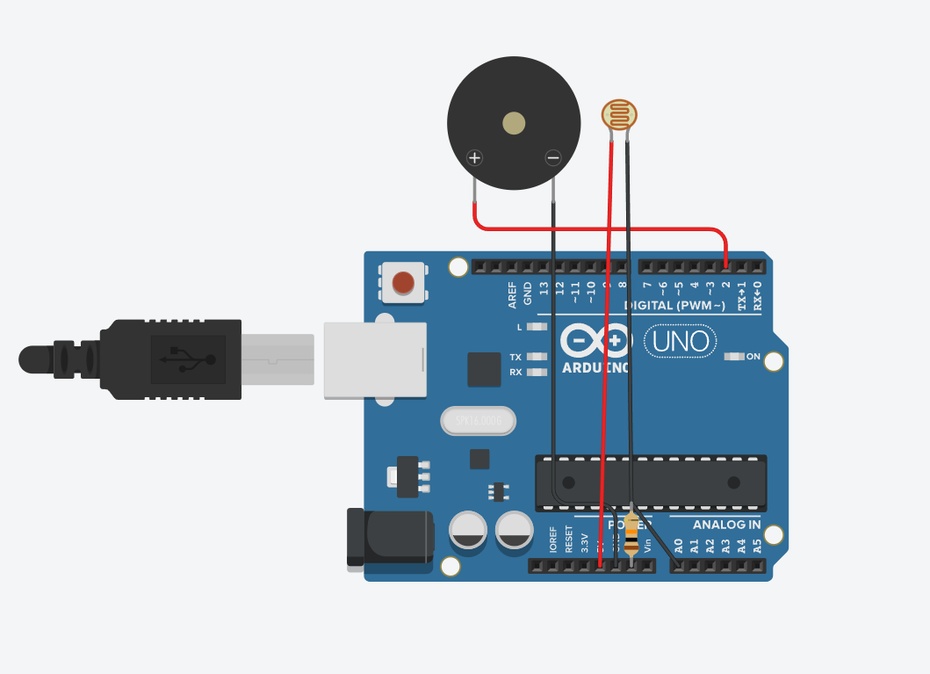

• esquema eletrónico sensor





Código c++

• int ldr = A0; //Atribui A0 a variável ldr
  int valorldr = 0;//Declara a variável valorldr como inteiro

  void setup() {
  pinMode (ldr, INPUT); //Define ldr (pino analógico A0) como saída
  Serial.begin(9600); //Inicialização da comunicação serial, com velocidade de comunicação de 9600
  pinMode(2, OUTPUT);
  }

  void loop() {
  valorldr = analogRead (ldr);//Lê o valor do sensor ldr e armazena na variável valorldr
  Serial.print("Valor lido pelo LDR = ");//Imprime na serial a mensagem Valor lido pelo LDR
  Serial.println(valorldr);//Imprime na serial os dados de valorldr
  if (valorldr >= 949){
  tone(2, 523, 1000);
  }
  else{
  tone(2, 0, 1000);
  }
  }

esquema 3D

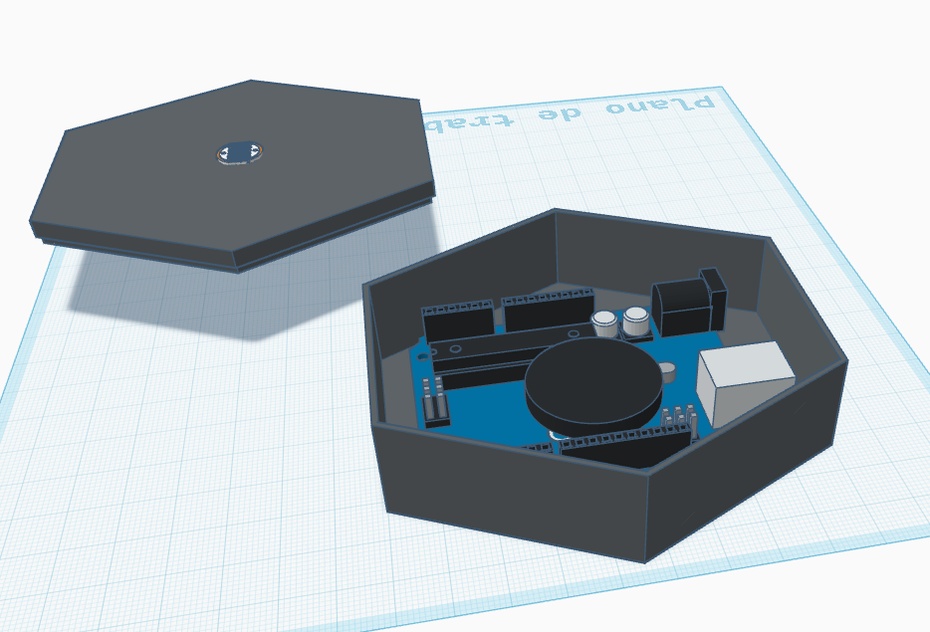

• sensor (não importa a posição do alto falante(piezo))

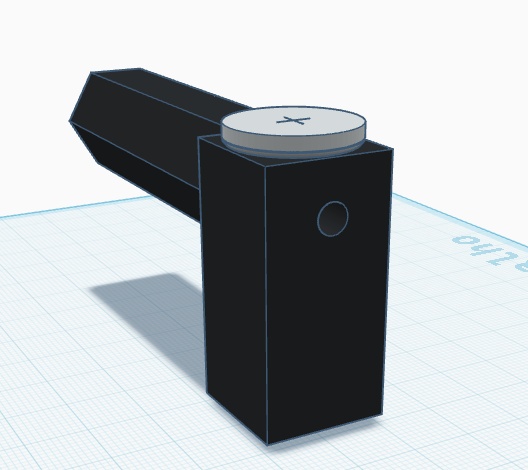

• pistola (não importa a posição da pilha)(tem um furo por onde se mete o laser e passa-se fios)

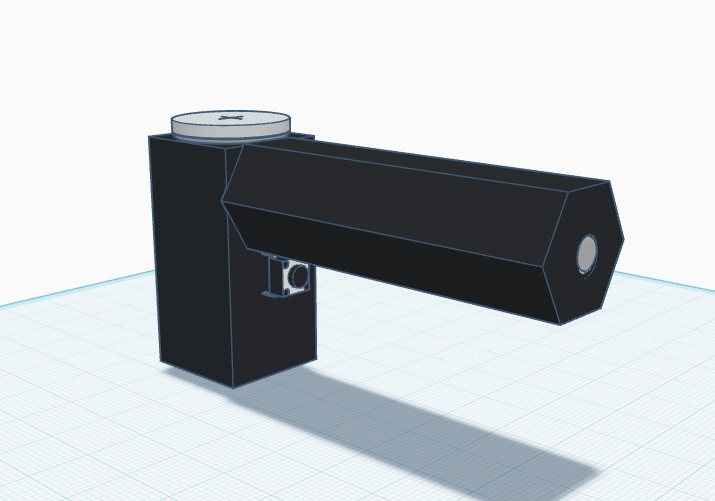

• pistola (não importa a posição da pilha)(tem um furo por onde se mete o laser e passa-se fios)





Conclusão

projeto testado.
