Criação de um interruptor utilizando tinta condutiva (link?) e um sistema eletrônico criado com Arduino e relê. Este projeto demanda o AUXÍLIO DE UM ADULTO.

Materiais Necessários

• Tinta condutiva
• Modulo relé 5v
• 3 jumpers macho/fêmea
• 1 resistor 1M ohm
• 1 Arduino Leonardo
• 1 Cabo Usb para Arduino Leonardo
• 1 fonte USB 5V
• 1 protoboard 400 furos
• Tinta guache
• 2m de cabinho flexível 0,10mm² 28 AWG
• 2m de fio paralelo 4mm
• 1 Plug macho 2P 10A 250V
• 1 Plug fêmea 2P 10A 250V
• Caixa de MDF 15x15cm
• Fita isolante 19mm
• Tomada dupla de embutir 10A

Ferramentas Necessárias

• Furadeira
• Broca para madeira 3mm
• Broca para madeira 3mm
• Broca para parede 8mm
• Pincel nº6
• Pincel nº12
• Alicate universal
• Alicate decapador
• Estilete
• Chave de fenda Philips
• Serra Tico-Tico completa
• Régua 30cm
• EPI: Óculos de proteção águia

Etapas

Interruptor com tinta condutiva

• Com a furadeira e broca para madeira 3,0mm, fizemos um furo no painel de madeira para passar o cabinho flexível.
• Utilizando o alicate, desencape 2,0cm da ponta do cabinho flexível. Esta ponta será o contato com a tinta condutiva e servirá como uma espécie de antena.
• Desencape 1,0cm da outra ponta do cabinho flexível. Esta ponta será conectada na protoboard.

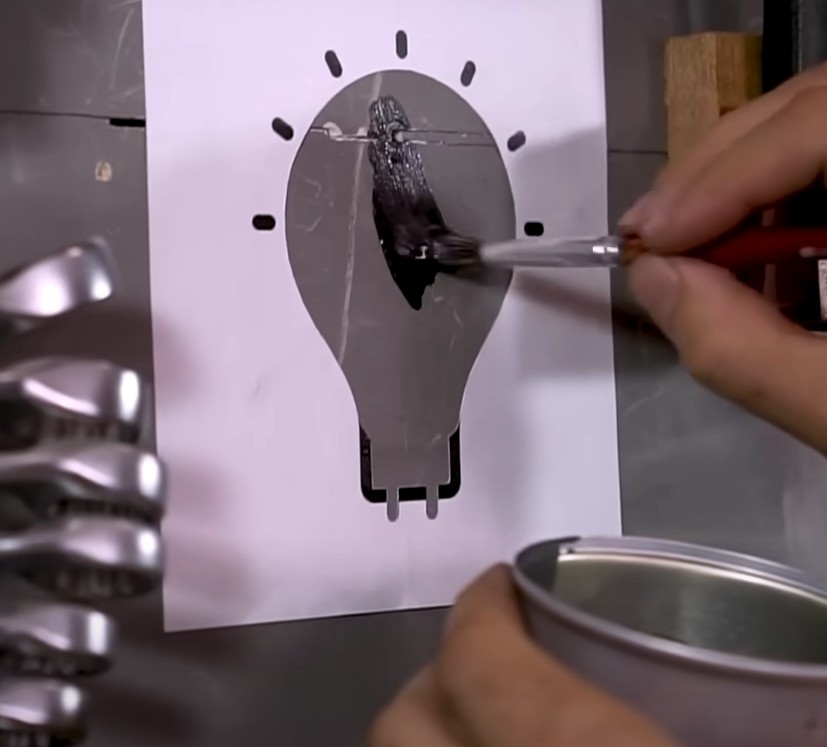

• Coloque a ponta desencapada de 2,0cm no local que ficará o interruptor e pinte utilizando a tinta condutiva. É importante passar tinta no fio, nos entornos dele e no desenho que será o interruptor.
• Você pode utilizar tinta guache para dar um pouco mais de estilo ao interruptor, mas use pouca tinta pra isso pois ela pode agir como um isolante e atrapalhar o funcionamento.





Caixa do Arduino

• Abra o plug macho retirando o parafuso.
• Desencape 1,0cm da ponta do fio paralelo para conectar no plug macho.

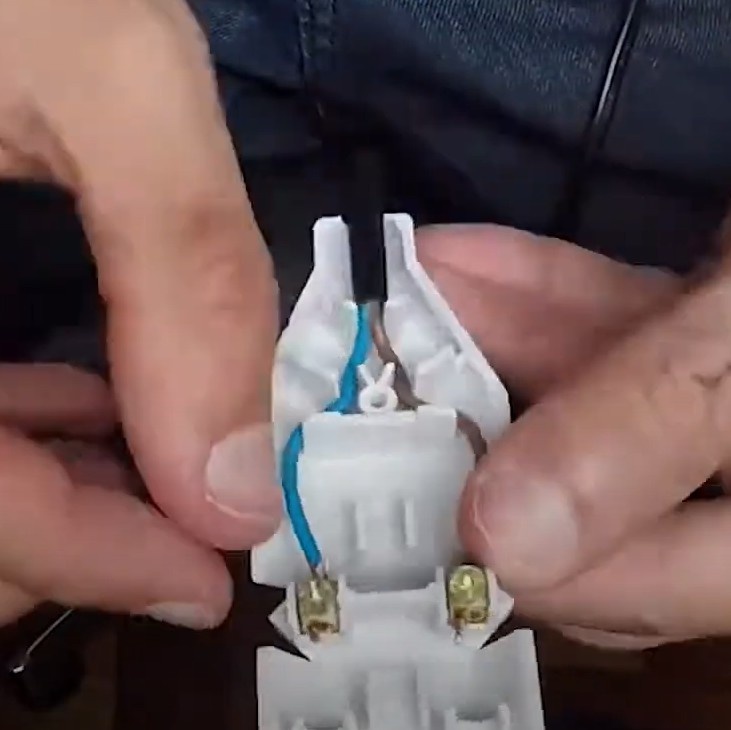

• Prenda bem o fio e feche o plug macho.




• Faça um furo no caixa de MDF usando a furadeira e broca 8mm para madeira.

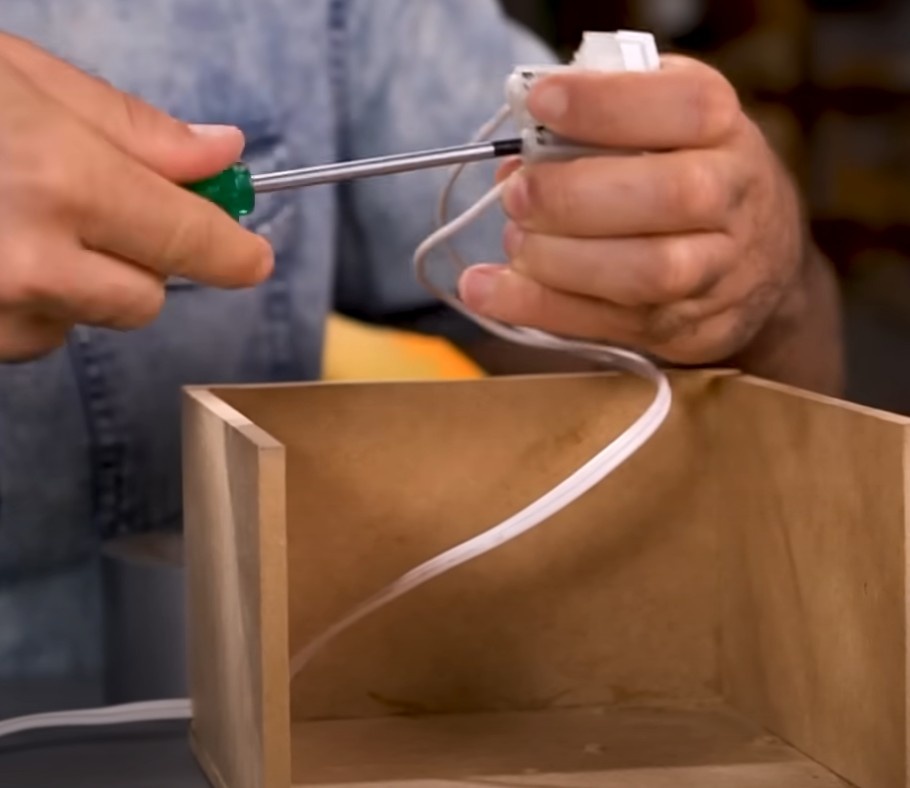

• Passe o fio e dê um nó nele dentro da caixa. Assim ele não volta.
• Desencape 1,0cm da ponta do fio paralelo para conectar no plug fêmea.
• Prenda bem o fio e feche o plug fêmea. Essa tomada será utilizada para alimentar a fonte do Arduino.

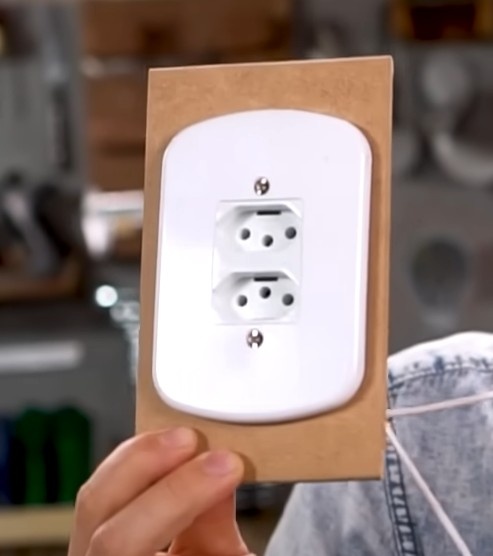

• Utilize a serra tico-tico para cortar a tampa da caixa apenas o suficiente para encaixar e parafusar a tomada dupla. Utilize EPI.




• Meça 10cm a partir da conexão com a tomada fêmea.

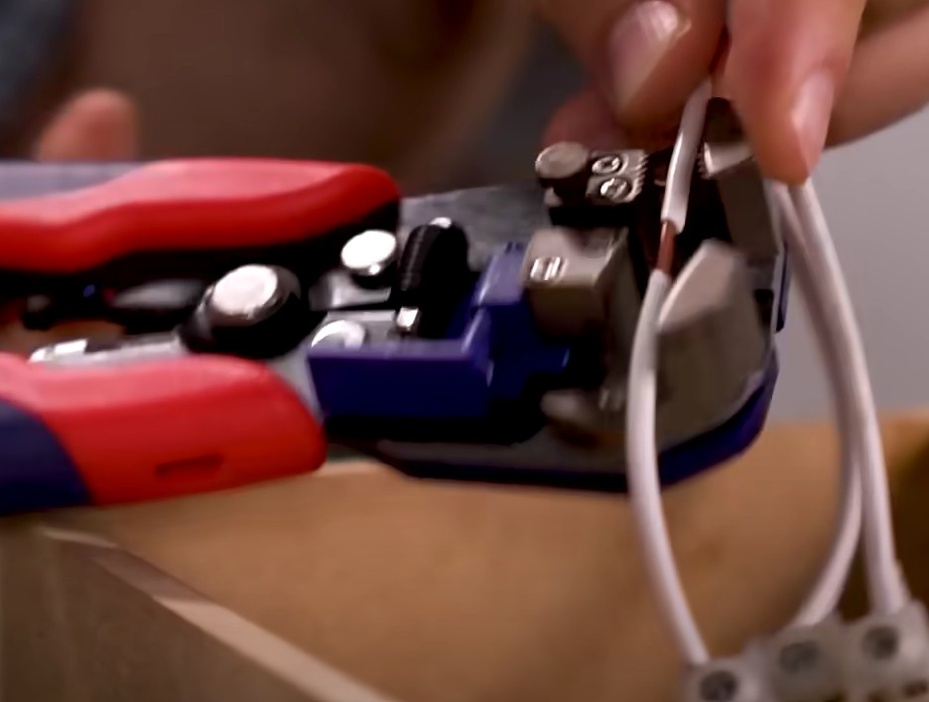

• Utilizando o alicate decapador, abra a “capa”, aproximadamente 0,5cm, no local medido de cada fio chegando na tomada fêmea.




• Corte 2 pedaços de fio paralelo com 30cm de comprimento.
• Separe os fios, assim teremos 4 pedaços de fio com 30cm de comprimento.
• Utilizando o alicate decapador, remova 1,0cm de cada ponta de 3 fios de 30cm.

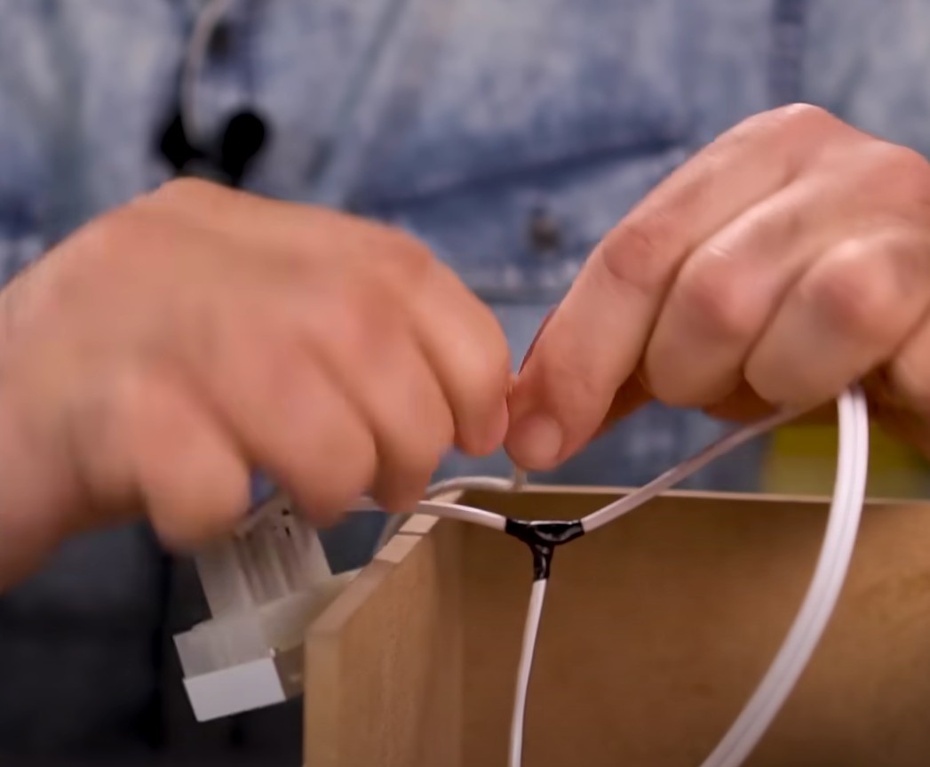

• Enrole apenas uma ponta de um fio de 30cm em uma das aberturas de 0,5cm que foram feitas nos fios conectados no plug fêmea. Prenda bem e passe fita isolante.




• Repita o processo com outro fio de 30cm e a outra abertura de 0,5cm no fio conectado com o plug fêmea.
• Conecte um deste fios em um dos terminais da tomada dupla.

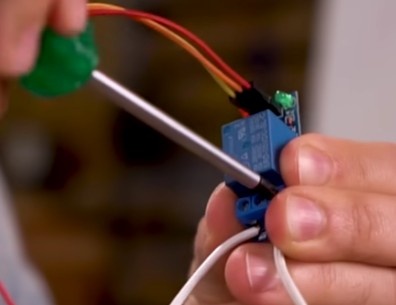

• Conecte o outro destes fios no relé, na porta NC (normally closed).
• Conecte a ponta de outro fio de 30cm no relé, na porta COM (common).
• Conecte a outra ponto deste fio ligado na porta COM à o outro terminal da tomada dupla. Assim o relé, controlado pelo Arduino, será responsável por liberar a passagem de energia para a tomada.





Conectando e programando o Arduino

• Conecte um jumper com a lado fêmea no relé na porta VCC e o lado macho na porta 5V do Arduino.
• Conecte um jumper com a lado fêmea no relé na porta GND e o lado macho na porta GND do Arduino.
• Conecte um jumper com a lado fêmea no relé na porta IN e o lado macho na porta 12 do Arduino.
• Corte 2 pedaços de cabinho flexível com 10cm de comprimento.
• Utilizando o alicate decapador, remova 1,0cm das duas pontas de ambos os cabinhos flexíveis de 10cm.
• Conecte uma ponta de um dos cabinhos de 10cm na porta digital 4 do Arduino.
• Conecte uma ponta de outro dos cabinhos de 10cm na porta digital 2 do Arduino.

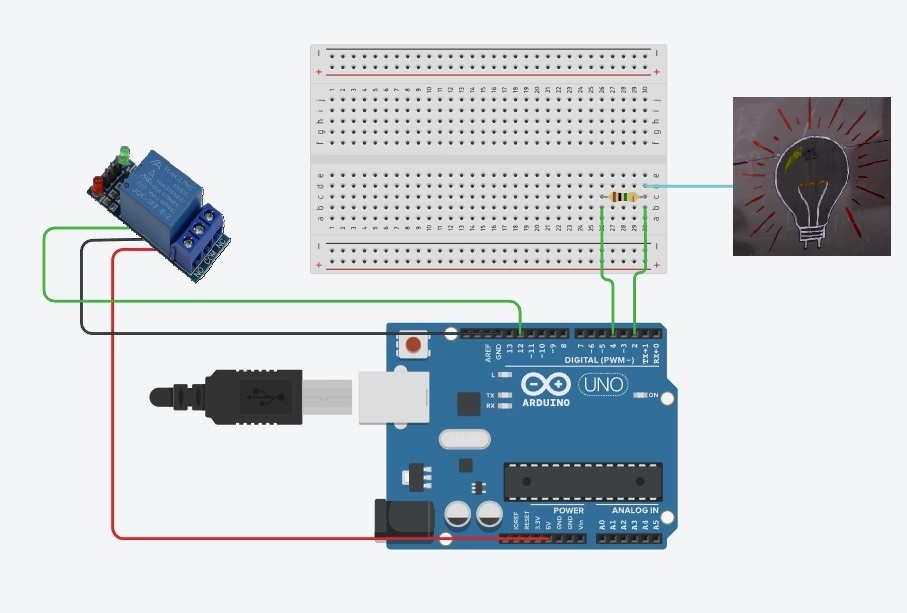

• Conecte o resistor de 1M ohm na protoboard, a outra ponta dos cabinhos conectados no Arduino e o cabinho flexível conectado na tinta condutiva da seguinte forma:




• Conecte o cabo USB ao Arduino e ao computador.
• Acesse (https://www.tinkercad.com/things/1410ib4CINY-interruptor-tinta-condutiva) para ver o esquema de conexão e o código explicado.

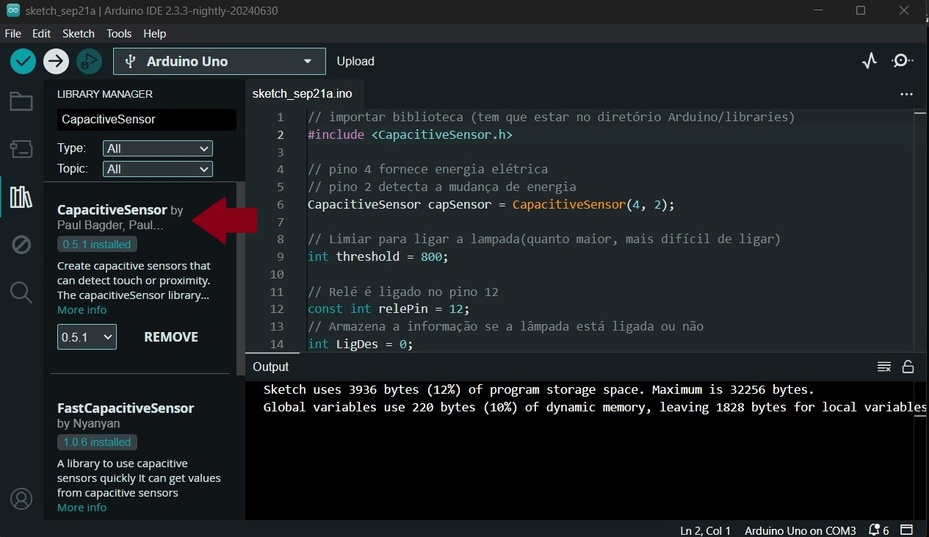

• Inicie o software “Arduino IDE” e instale a biblioteca CapacitiveSensor by Paul Badger.




• Copie o código obtido na página do tinkercad e cole no Arduino IDE.
• Faça o upload do código.
• Conecte algum eletrônico na tomada dupla e teste o funcionamento.
• Com tudo funcionando, desconecte o Arduino do computador.
• Com o cabo USB conectado ao Arduino, conecte a outra ponta na fonte USB.
• Feche a caixa com cuidado para nenhum fio desencapado encostar no outro.

Conclusão

Quando tocamos na tinta condutiva, “roubamos” um pouco de energia, o que altera a quantidade de energia que retorna para o Arduino. Ele percebendo isso, envia um comando para o relé, que funciona como um interruptor eletrônico, para ligar se estiver desligado e desligar se estiver ligado. Você pode alterar a sensibilidade em “int threshold”, mas cuidado para não deixar sensível demais.
As possibilidades de interação e utilização deste projeto são enormes. Solte a imaginação para utilizar este princípio que vemos nos aparelhos “touch” de hoje em dia.
