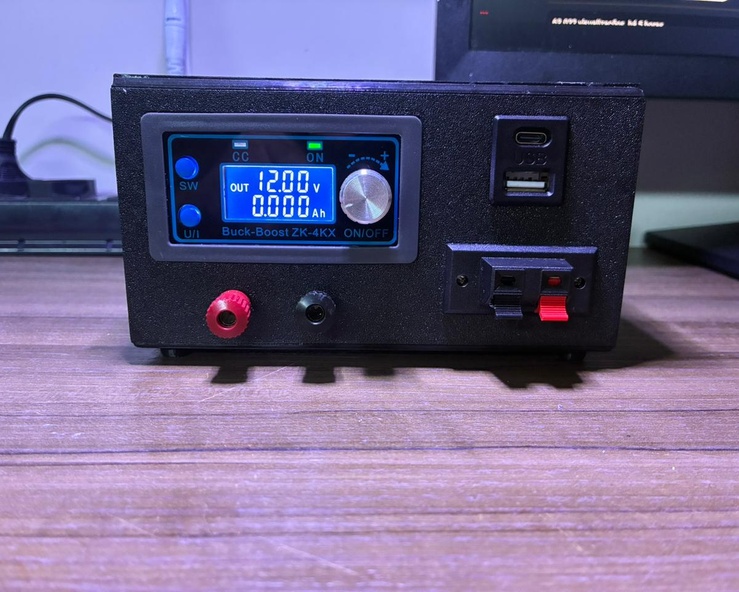

Fonte de bancada ajustável 0.5v-30v

Publicado em 29 de Novembro de 2025 às 18:27

Uma fonte de bancada ajustavel com visor digital super util para projetos de eletrônica utilizando do modulo ZK-5KX.
(Fios com garrinhas não inclusos)

Arquivos do Projeto

Materiais Necessários

  • Modulo ZK-5KX x1
  • Porta USB-a/ USB-c x1
  • Modulo stepdown dc 12v - usb 5v
  • Porta p4 femea x1
  • Conector de pressão para caixas de som x1
  • Plugs banana x2 (vermelho e preto)
  • led 5mm x1
  • Porta fusivel p/painel retangular x1
  • Botão chave 12v x1
  • Fios para conexão x15
  • Resistor 470 ohms x1
  • Conector born x2
  • Fusivel de vidro 5a x1

Ferramentas Necessárias

  • Estanho de solda
  • Ferro de solda
  • Pasta de solda (Opcional)
  • Fonte 9V, 12V, 24V Até 5a
  • Impressora 3D (Opcional)
  • Confecção da caixa em Mdf ou outro material.
  • Cola instantanea

Etapas

Imprimir ou construir a caixa.

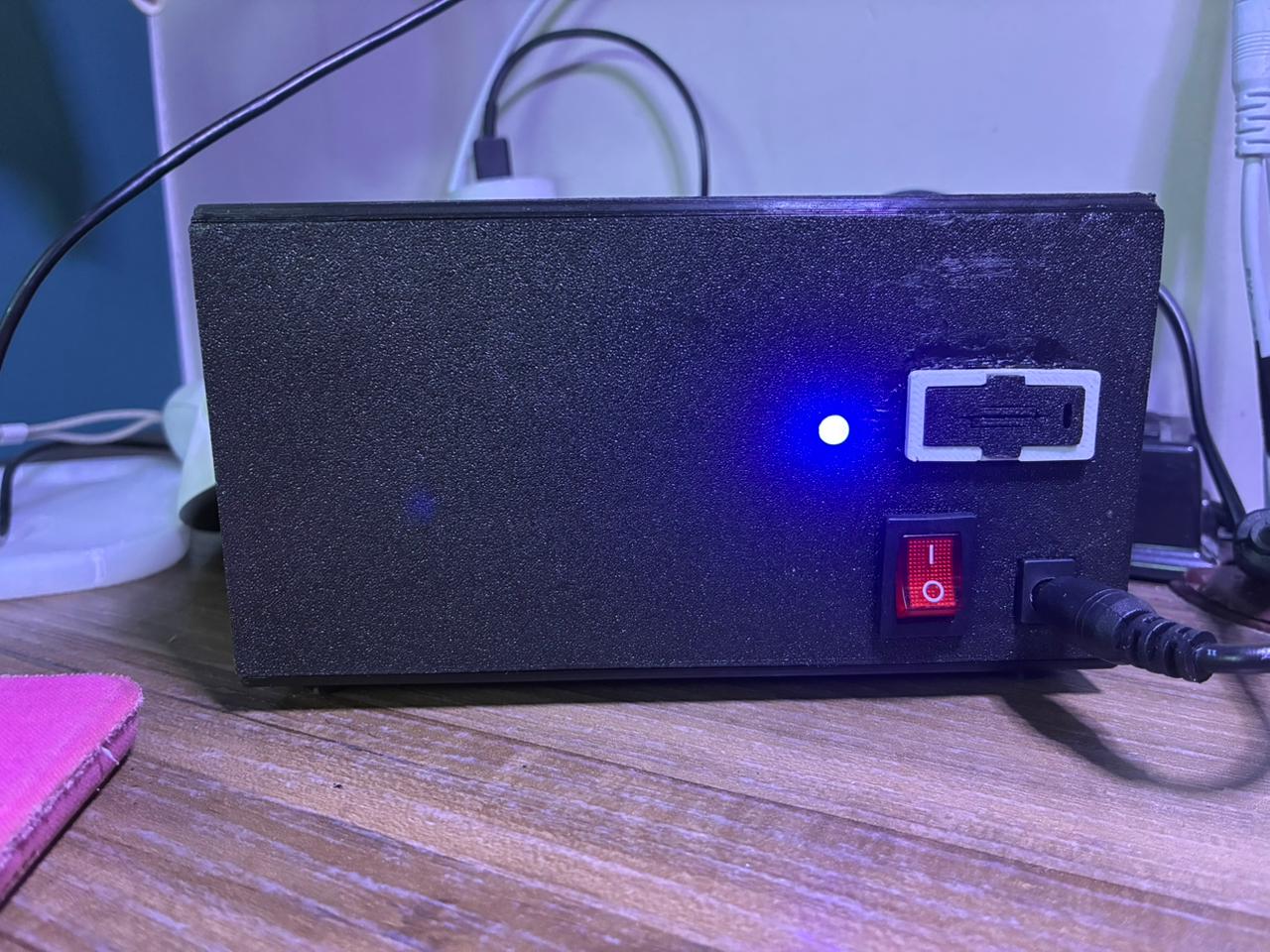

Preparar o painel traseiro.

  • Aloque o conector p4.
    Coloque o botão.
    Coloque o porta fusível.
    Coloque o Led 5mm.

    Aloque o conector p4.
Coloque o botão.
Coloque o porta fusível.
Coloque o Led 5mm.

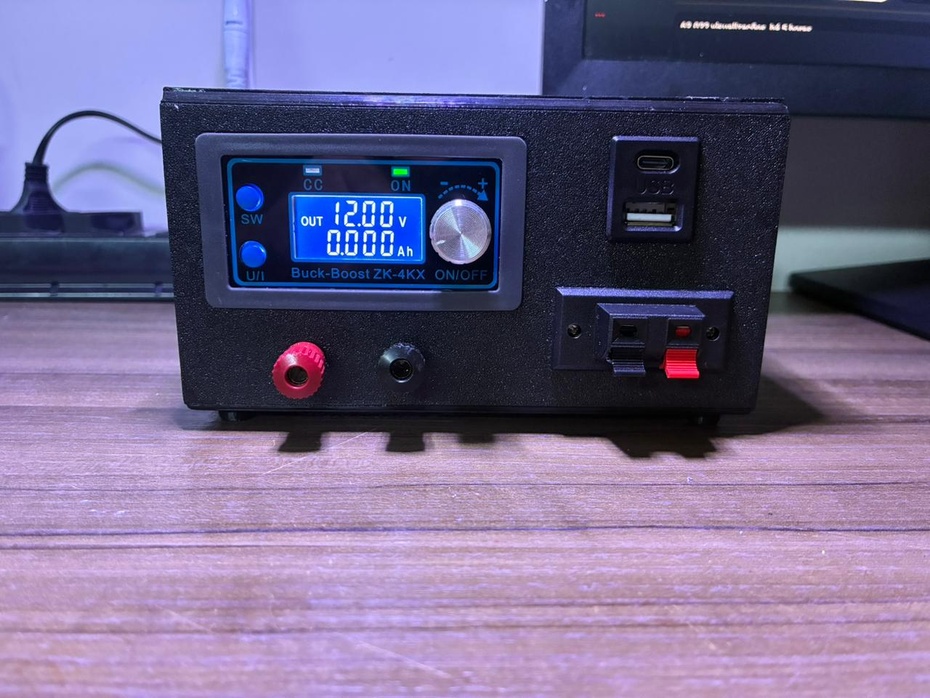

Preparar o painel frontal

  • Coloque o modulo ZK-5KX.
    Coloque os conectores banana.
    Aloque o conector de pressão e prenda com parafusos ou cola.
    Coloque o modulo de porta usb.

    Coloque o modulo ZK-5KX.
Coloque os conectores banana.
Aloque o conector de pressão e prenda com parafusos ou cola.
Coloque o modulo de porta usb.

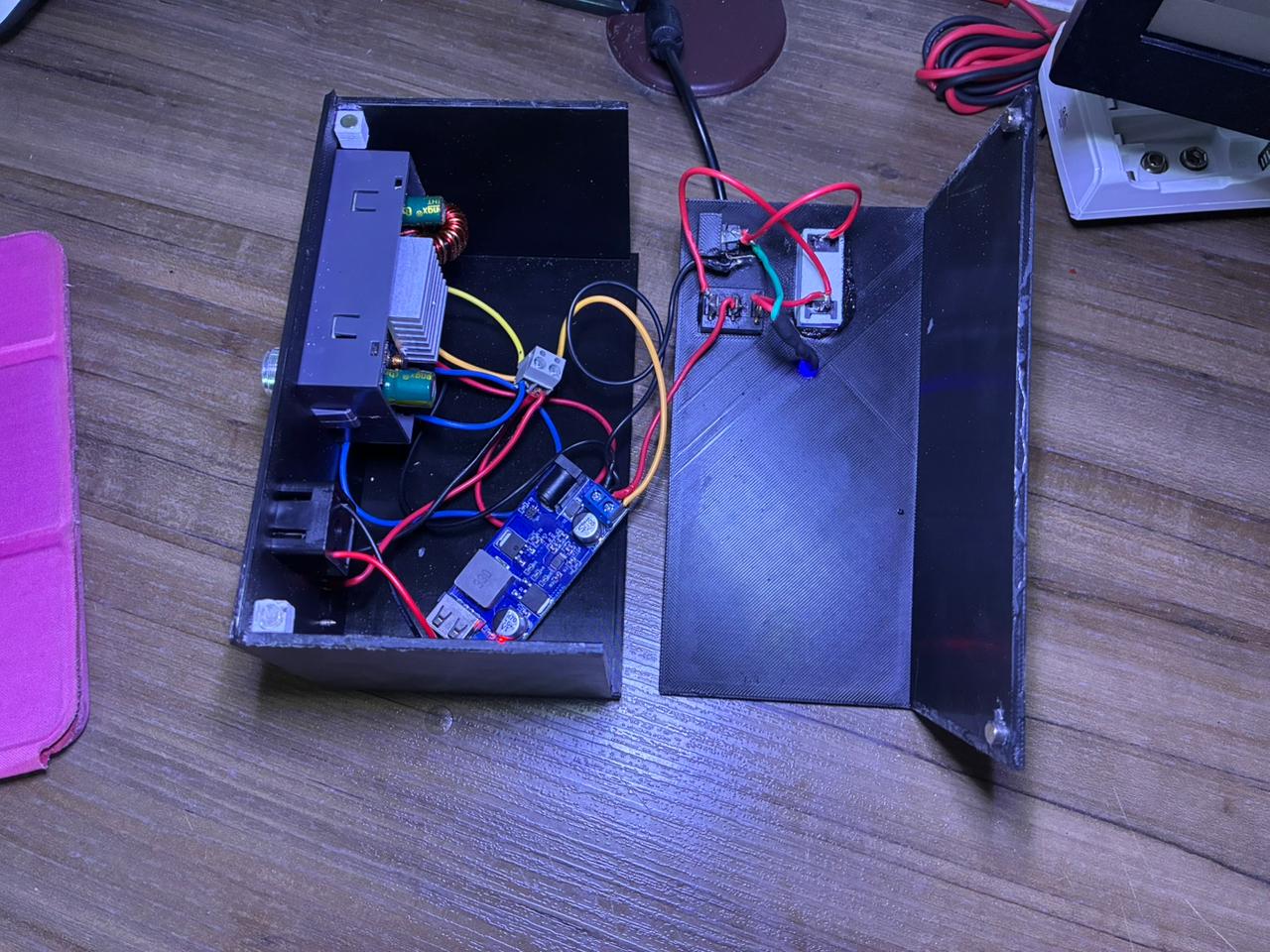

Ligações e Soldagem

  • Ligue fios nos bornes de input e output do modulo zk (use cores diferentes para facilitar)

    Adeque o modulo step-down na caixa e ligue a entrada nos polos positivo e negativo do fusivel e do p4 usando os conectores born e a saida do modulo indo para as portas usb
  • Ligue os polos positivo do P4 no led usando um resistor de 470ohms (ele será o led standby) e em uma das pontas do porta fusivel.
  • Adeque o modulo step-down na caixa e ligue a entrada nos polos positivo e negativo do fusivel e do p4 usando os conectores born e a saida do modulo indo para as portas usb

    Adeque o modulo step-down na caixa e ligue a entrada nos polos positivo e negativo do fusivel e do p4 usando os conectores born e a saida do modulo indo para as portas usb

  • O fio de input + do modulo ZK-5KX vai na saida do fusivel e o input - no negativo do p4.
  • O Output do modulo ZK vai para os borns de pressão de alto falante e para os plugs banana (Se atente aos polos!!!)

Fechar e testar

  • Cole os pezinhos impressos na impressora 3D
  • Ligue a fonte no conector p4 e teste com um multimetro antes de ligar a voltagem e amperagem entregadas e as coneções dês do fusível aos conectores banana.
  • Ligue o projeto e teste para ver se tudo está funcionando.

Conclusão

***ESTE PROJETO DEVE SER FEITO APENAS POR PESSOAS COM ALGUMA EXPERIENCA EM ELETRONICA!!!***
__________________________________
*A potencia do projeto vai depender da fonte utilizada pois pela lei de ohms a amperagem entregada vai depender do quanto é fornecido ao modulo ZK-5KX.

* O projeto tem uma segurança bem boa pelas proteções do próprio modulo mas não recomendo deixa-lo ligado por longos períodos nem usar as portas para algo muito importante, apenas para brincar e testar componentes.

* Mesmo a voltagem entregada pelo modulo ser bem precisa se atente as medições com um multímetro e cuidado com as configurações usadas para evitar acidentes.

*A caixa fica um pouco aberta então recomendo colar imas na ponta da tampa da caixa para fixar bem a caixa.

*Certifique-se de encapar bem os fios para evitar curtos.
________________________________________________
Obrigado por ver o projeto! :)
Qualquer Duvida Entre em contato!
