Fonte de bancada

Publicado em 10 de Outubro de 2025 às 16:25

Categoria:
Circuitos Oficina

Projeto para a criação de uma fonte de bancada, possibilitando o uso de tensões baixas como 1,5V e um pouco mais altas como 24v, ambas com uma alta amperagem.

Materiais Necessários

  • Fonte ATX
  • 5 Conector borne “banana” Fêmea 4mm vermelho
  • 2 Conector borne “banana” Fêmea 4mm preto
  • Cabo Ponta de prova “banana/jacaré”
  • 1 Chave gangorra liga/desliga 2 terminais
  • 1 LED vermelho difuso 5mm
  • 1 LED verde difuso 5mm
  • 1 Conector duplo fêmea USB
  • Estanho para solda 0,75mm
  • 2 Resistor 470R (1/4W)
  • 1 Resistor 43 Ohm 10W
  • Refil de cola quente
  • Sarrafo de madeira pinus 30x7x10cm
  • Fita isolante 18mmx5m
  • Tubo/espaguete termo retrátil 1,5mm

Ferramentas Necessárias

  • Chave Philips 3/16
  • Caneta permanente
  • Régua 30cm
  • Punção 5x120mm
  • Martelo
  • Serrinha para serra tico tico
  • Furadeira a bateria (por ser mais cômodo de manusear para esse tipo de trabalho)
  • Broca para metal 5mm
  • Pistola de cola quente
  • Lixa 220 para ferro
  • Alicate decapador
  • Alicate de corte rente
  • Multímetro
  • Ferramentas específicas: Ferro de solda, Morsa de bancada, Serra tico tico
  • EPI: Óculos de proteção águia

Etapas

Passo-a-passo

  • Para realizar este projeto você precisa da ajuda de um adulto.

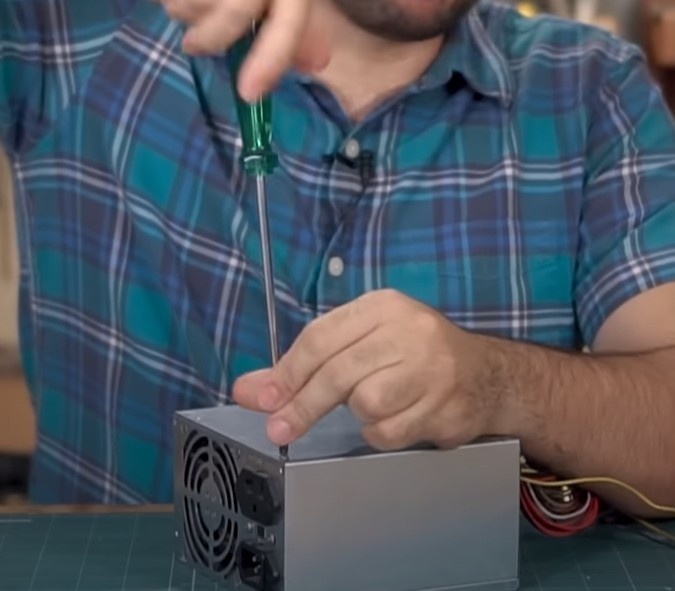

  • Utilizando a chave de fenda Philips, desparafuse, abra e retire a tampa da fonte.

    Utilizando a chave de fenda Philips, desparafuse, abra e retire a tampa da fonte.

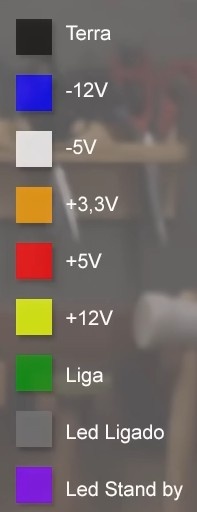

  • Observe atentamente as cores dos fios, siga a seguinte tabela de tensões e funções.
    O uso correto de cada fio é essencial para o funcionamento do projeto.

    Observe atentamente as cores dos fios, siga a seguinte tabela de tensões e funções. O uso correto de cada fio é essencial para o funcionamento do projeto.

  • Vamos remover alguns fios que saem da fonte, pois não teremos uso para todos eles. Para isso vamos cortar o conector, os fios e deixar apenas:

    7 cabos pretos = Terra
    3 cabos vermelhos = 5v
    1 cabo azul = -12v
    1 cabo branco = -5v
    1 cabo laranja = 3.3v
    1 cabo amarelo = 12v
    1 cabo verde = ligar a fonte
    1 cabo cinza = mostrar que a fonte está conectada na tomada (5v)
    1 cabo roxo = mostrar fonte ligada (5v)

    *Guarde os cabos removidos para uso posterior*

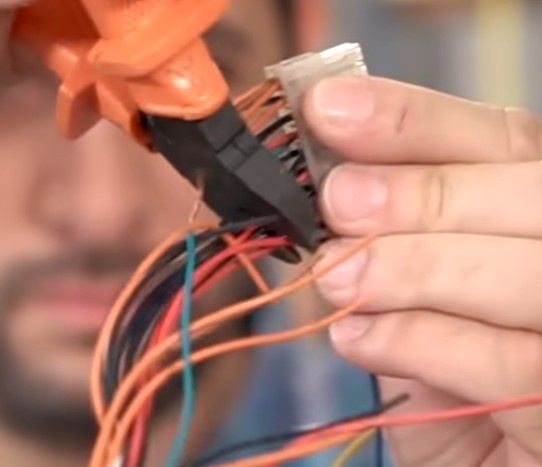

    Vamos remover alguns fios que saem da fonte, pois não teremos uso para todos eles. Para isso vamos cortar o conector, os fios e deixar apenas: 7 cabos pretos = Terra 3 cabos vermelhos = 5v 1 cabo azul = -12v 1 cabo branco = -5v 1 cabo laranja = 3.3v 1 cabo amarelo = 12v 1 cabo verde = ligar a fonte 1 cabo cinza = mostrar que a fonte está conectada na tomada (5v) 1 cabo roxo = mostrar fonte ligada (5v) *Guarde os cabos removidos para uso posterior*

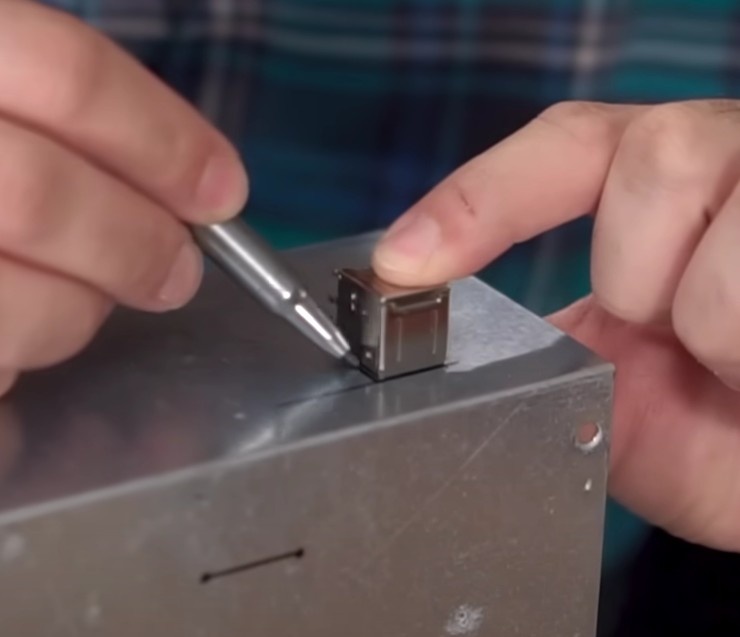

  • É necessário medir, escolher o local em que cada um deles ficará e marcar todos os pontos que receberão os conectores acoplados na tampa da fonte.

    É necessário medir, escolher o local em que cada um deles ficará e marcar todos os pontos que receberão os conectores acoplados na tampa da fonte.

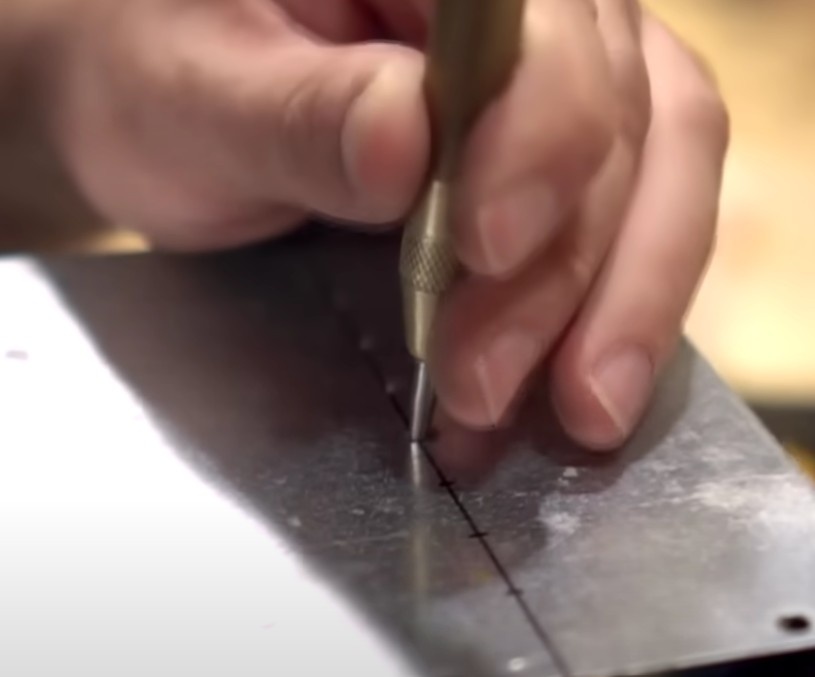

  • Utilize punção e martelo para marcar onde será furado com a furadeira para diminuir a chance de a broca sair do local desejado.

    Utilize punção e martelo para marcar onde será furado com a furadeira para diminuir a chance de a broca sair do local desejado.

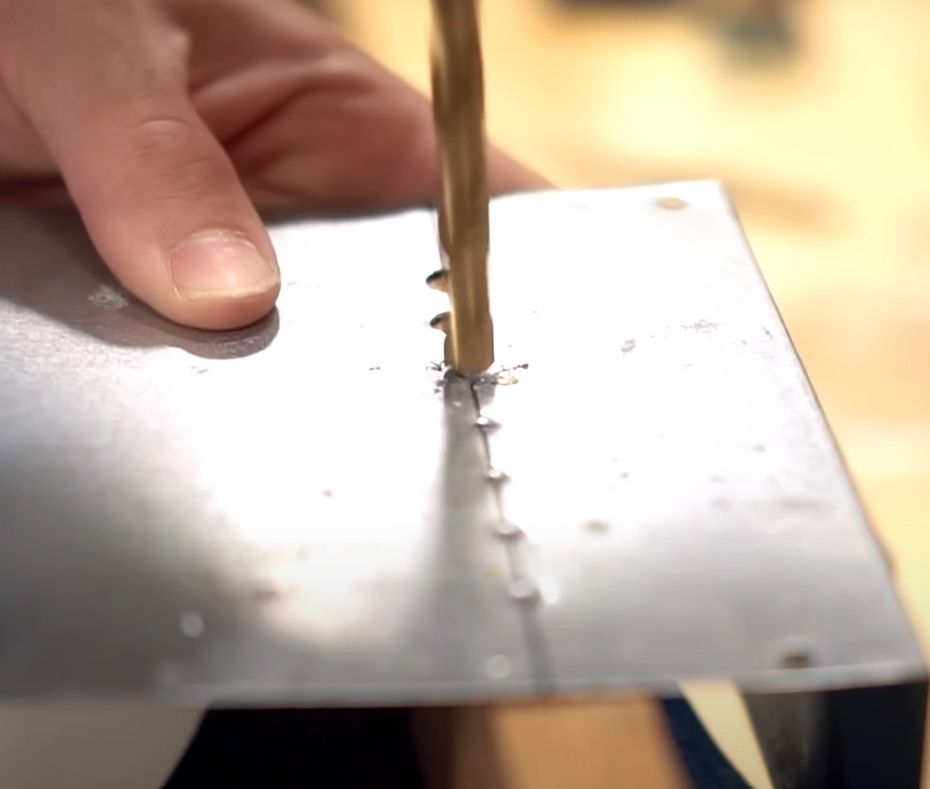

  • Utilize a furadeira para iniciar os furos no centro dos retângulos desenhadores, depois use a serra tico tico para finalizar o corte.

    Utilize a furadeira para iniciar os furos no centro dos retângulos desenhadores, depois use a serra tico tico para finalizar o corte.

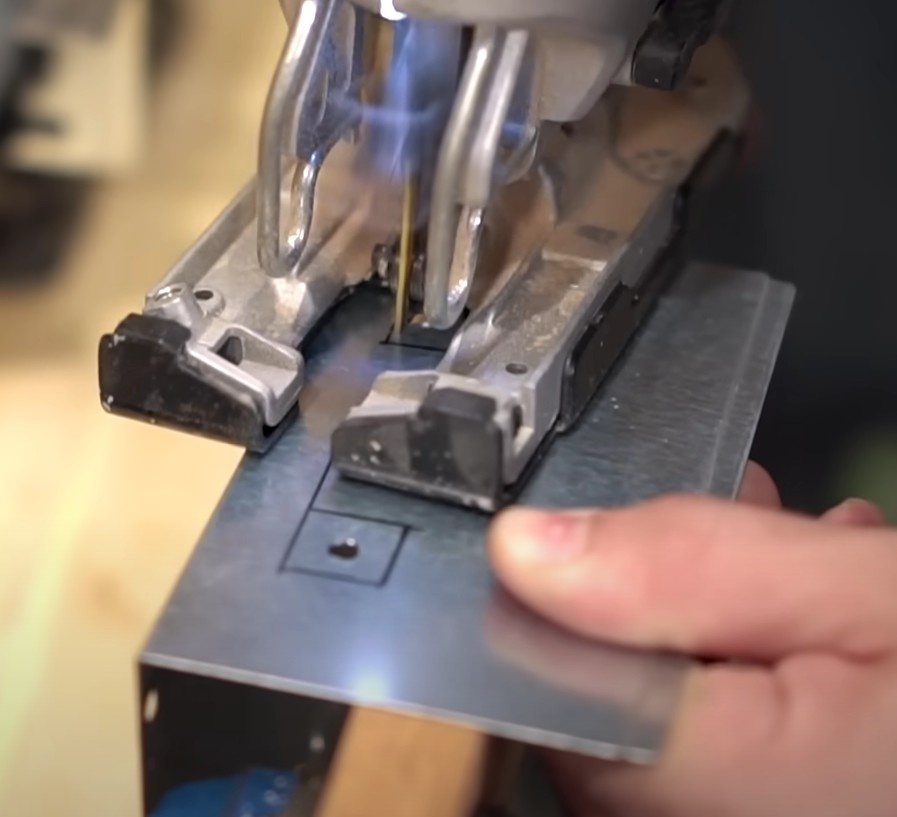

  • Toda essa etapa fica mais fácil de ser concluída utilizar uma morsa de bancada e um sarrafo de madeira para apoio. NECESSÁRIO O APOIO DE UM ADULTO.

    Toda essa etapa fica mais fácil de ser concluída utilizar uma morsa de bancada e um sarrafo de madeira para apoio. NECESSÁRIO O APOIO DE UM ADULTO.

  • Após o termino de todos os furos, lixe para remover rebarbas causadas durante o furo. Realize essa tarefa com muito cuidado.
  • Para iniciar as conexões internas, precisamos isolar os terminais da entrada e saída de energia, afim de evitar qualquer acidente de 110v. Para isso coloque um pedaço de fita isolante nesses terminais enquanto trabalhamos com a fonte aberta. Ao final, poderemos remover esta fita.

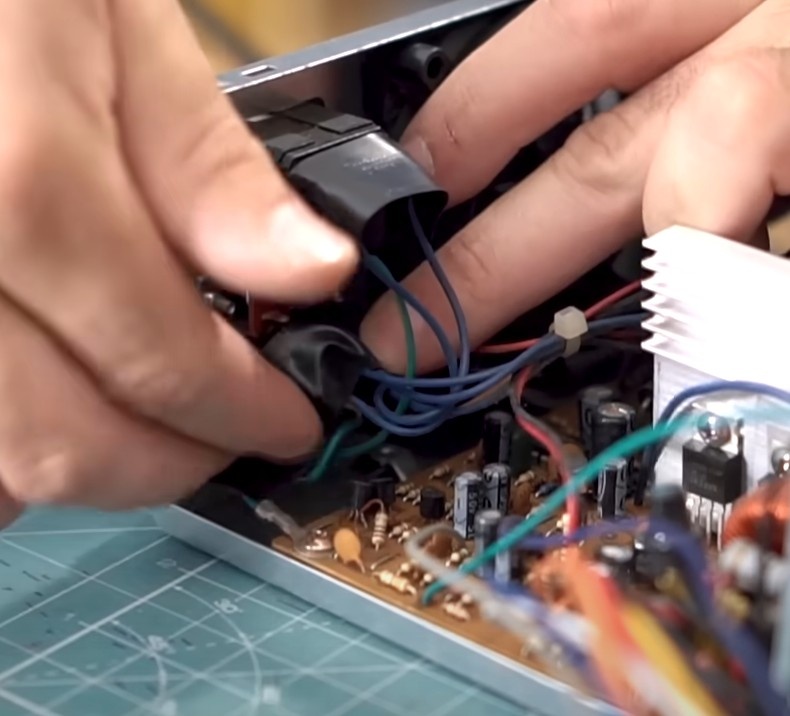

    Para iniciar as conexões internas, precisamos isolar os terminais da entrada e saída de energia, afim de evitar qualquer acidente de 110v. Para isso coloque um pedaço de fita isolante nesses terminais enquanto trabalhamos com a fonte aberta. Ao final, poderemos remover esta fita.

  • Ligue a fonte na tomada. O CUIDADO DEVE SER MAIOR AGORA.
  • Encoste a ponta desencapada do fio VERDE na ponta desencapada de um fio PRETO para testar se a fonte está funcionando. Fique tranquilo (a) pois a tensão que sai da fonte é baixa, então nada de choque nesse momento.
  • Enrole e isole essa conexão, de maneira simples, apenas para manter ligado para futuros testes.
  • Os fios que deixamos separados são longos demais! Precisamos cortar mais um pouco para que no final não fique difícil o manuseio e nem desorganizado. Corte, aproximadamente, 16cm de cada fio que deixamos separados.

Solda dos leds

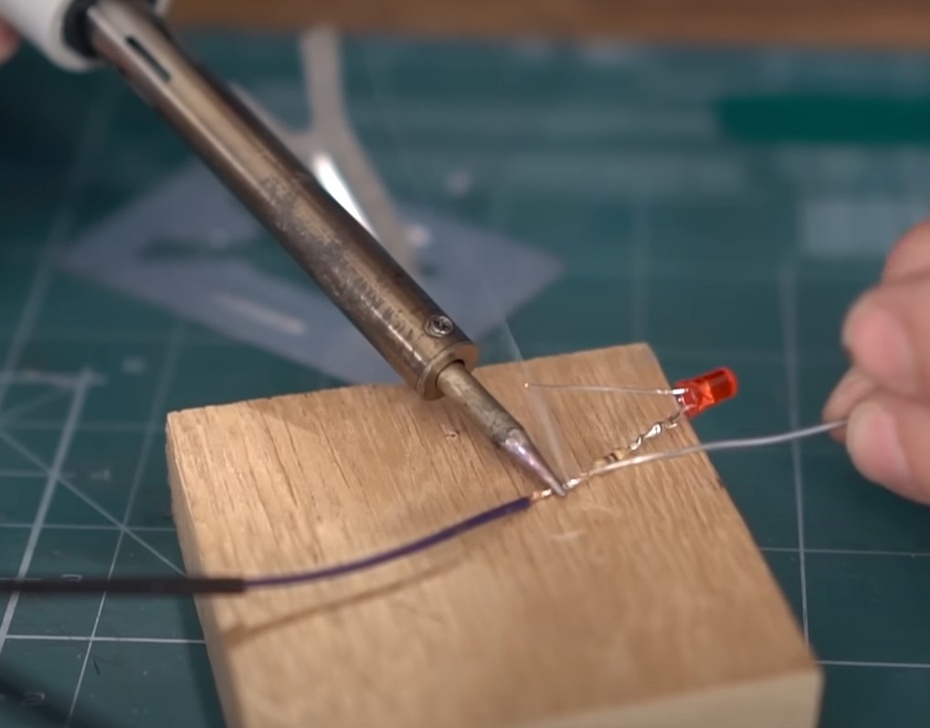

  • Iniciaremos o processo com o fio ROXO e led VERMELHO. Estes são responsáveis por sinalizar que a fonte está ligada na tomada, mas não está ligada (Stand by).
  • Lembre-se que o terminal maior do led é o positivo e o terminal menor é o negativo.
  • Corte 1,0cm de cada terminal do led VERMELHO.
  • Corte 1,0cm de cada terminal do resistor de 470R.
  • Solde um terminal do resistor de 470R no terminal POSITIVO do led VERMELHO.
    Com o alicate decapador, remova 1cm da capa isolante do fio ROXO e de um fio PRETO.
  • Coloque um pedaço de 4,0cm de tubinho termo contrátil em torno do fio ROXO.
  • Coloque um pedaço de 4,0cm de tubinho termo contrátil em torno de um fio PRETO.
  • Solde o fio ROXO no outro terminal do resistor de 470R.
  • Solde o fio PRETO (que colocamos o termo contrátil) no terminal negativo do led VERMELHO.
  • Arraste o tubinho termo contrátil para cima da solda feita no fio ROXO, até chegar no resistor. Passe o ferro de solda, aos poucos, para que o fio diminua de diâmetro, isole e proteja a solda. Você também pode fazer isso usando um isqueiro.
  • Repita para o fio preto soldado no led. A diferença é que este não tem resistor, então o tubinho pode subir um pouco mais na solda feita.

    Repita para o fio preto soldado no led. A diferença é que este não tem resistor, então o tubinho pode subir um pouco mais na solda feita.

  • Vamos repetir o processo para o fio CINZA e led VERDE, responsável por sinalizar que a fonte está ligada.
  • Corte 1,0cm de cada terminal do led VERDE.
  • Corte 1,0cm de cada terminal do resistor de 470R.
  • Solde um terminal do resistor de 470R no terminal POSITIVO do led VERDE.
  • Com o alicate decapador, remova 1cm da capa isolante do fio CINZA e de um fio PRETO.
  • Coloque um pedaço de 4,0cm de tubinho termo contrátil em torno do fio CINZA.
  • Coloque um pedaço de 4,0cm de tubinho termo contrátil em torno de um fio PRETO.
  • Solde o fio CINZA no outro terminal do resistor de 470R.
  • Solde o fio PRETO (que colocamos o termo contrátil) no terminal negativo do led VERDE.
  • Arraste o tubinho termo contrátil para cima da solda feita no fio CINZA, até chegar no resistor. Passe o ferro de solda, aos poucos, para que o fio diminua de diâmetro, isole e proteja a solda. Você também pode fazer isso usando um isqueiro.

Solda dos plugs "banana"

  • Com o alicate decapador, remova 1cm da capa isolante dos fios AZUL, BRANCO, LARAJA, VERMELHO, AMARELO e dos outros fios PRETO.
  • Use o multímetro para testar todas as tensões! Deixe o multímetro na posição 20, coloque o fio preto do multímetro no fio preto da fonte e o fio vermelho do multímetro em cada outro fio até testar todas as tensões. Se necessário mude o multímetro para 200. As tensões obtidas são de valores aproximados!

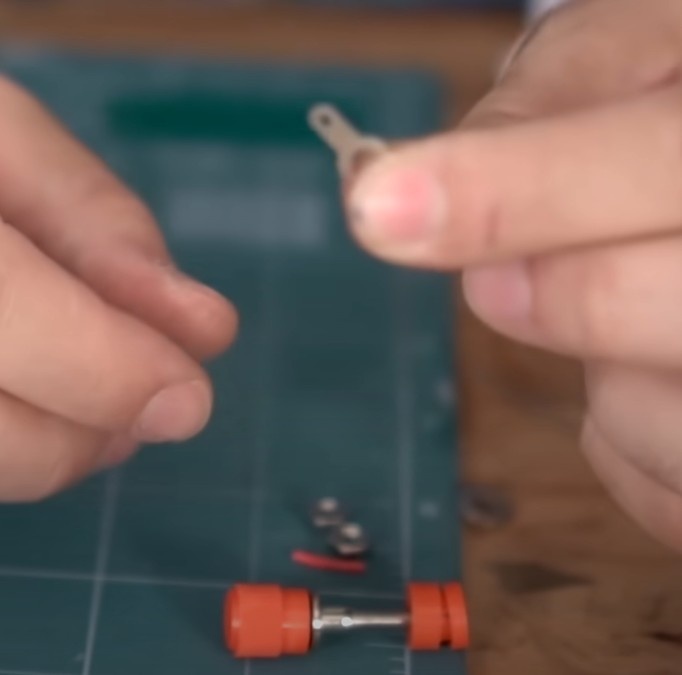

  • Desmonte todos os plugs banana, pois a solda será feita nos terminais que se parecem com lupas.

    Desmonte todos os plugs banana, pois a solda será feita nos terminais que se parecem com lupas.

  • Passe a ponta desencapada do fio AZUL pelo menor buraco de um destes terminais do plug banana, enrole o fio e faça a solda.
  • Passe a ponta desencapada do fio BRANCO pelo menor buraco de um destes terminais de outro plug banana, enrole o fio e faça a solda.
  • Passe a ponta desencapada do fio LARANJA pelo menor buraco de um destes terminais de outro plug banana, enrole o fio e faça a solda.
  • Passe a ponta desencapada de um fio VERMELHO pelo menor buraco de um destes terminais de outro plug banana, enrole o fio e faça a solda.
  • Passe a ponta desencapada do fio AMARELO pelo menor buraco de um destes terminais de outro plug banana, enrole o fio e faça a solda.
  • Passe a ponta desencapada de um fio PRETO pelo menor buraco de um destes terminais de outro plug banana, enrole o fio e faça a solda.
  • Repita o processo para outro fio PRETO.

Solda do conector USB

  • Para soldarmos o conector USB, precisamos nos atentar ao terminal positivo e negativo dele. Para identificar, olhe para os para os contatos internos (onde você conecta o cabo USB) caso eles estejam virados para baixo, o primeiro terminal (dos 8) é o positivo e o ultimo terminal é o negativo.
  • Se você quiser, pode remover os 4 terminais do meio para facilitar a solda. Estes são os terminais de dados.
  • Solde um fio VERMELHO no terminal POSITIVO do conector USB.

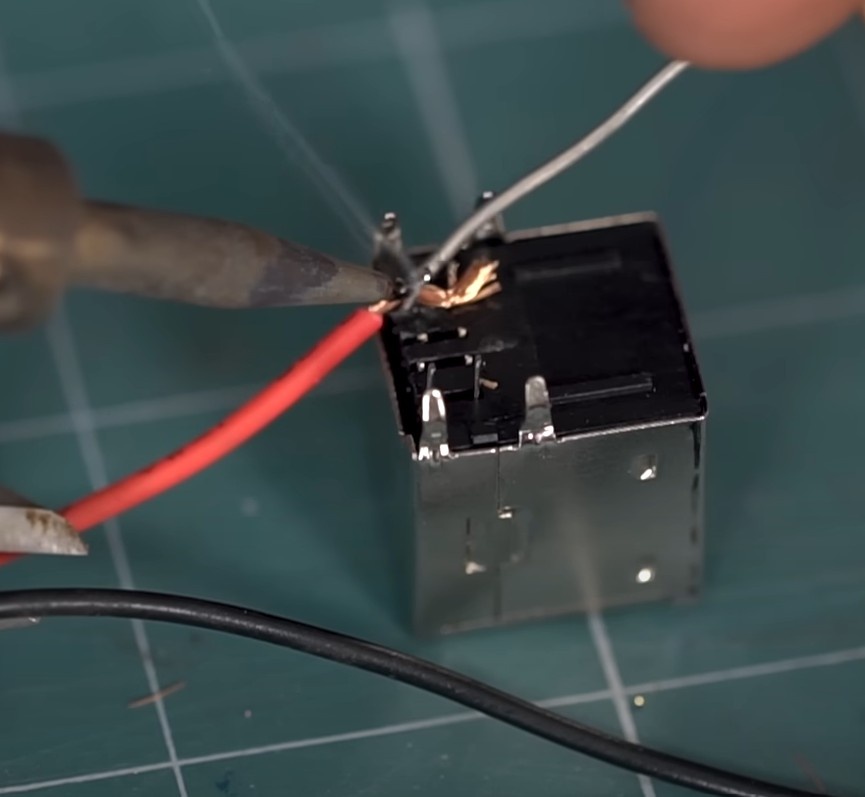

  • Solde um fio PRETO no terminal NEGATIVO do conector USB.

    Solde um fio PRETO no terminal NEGATIVO do conector USB.

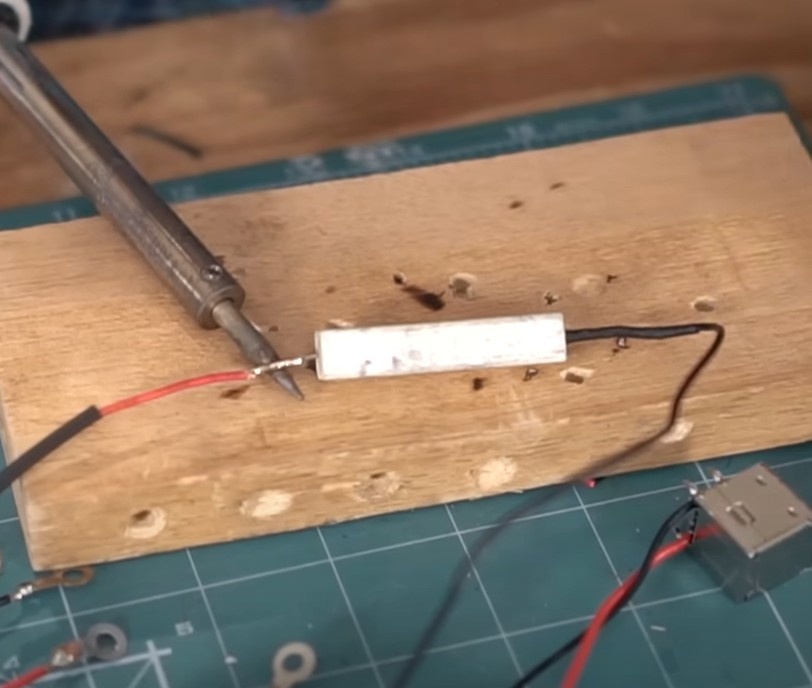

  • Iremos adicionar agora um resistor de 43 ohm 10W. Este resistor terá a função de gastar energia na fonte, deixando-a mais estável. Lembre que esta fonte foi dimensionada para alimentar um computador inteiro!
  • Passe um pedaço de 4cm de tubinho termo retrátil por um fio VERMELHO.
  • Passe um pedaço de 4cm de tubinho termo retrátil por um fio PRETO.
  • Solde o fio VERMELHO (com o tubinho termo retrátil) em um dos terminais do resistor de 43ohm 10W.
  • Solde o fio PRETO (com o tubinho termo retrátil) no outro terminal do resistor de 43ohm 10W.
  • Arraste o tubinho termo retrátil até o resistor e passe o ferro de solda, com cuidado, para diminuir o diâmetro e isolar a solda. Faça este processo para os dois terminais do resistor.

    Arraste o tubinho termo retrátil até o resistor e passe o ferro de solda, com cuidado, para diminuir o diâmetro e isolar a solda. Faça este processo para os dois terminais do resistor.

  • A ultima solda que precisamos fazer é a do interruptor para ligar e desligar a fonte.
  • Desligue a fonte da tomada.
  • Retire a fita isolante que estava protegendo a conexão. Desfaça a conexão.
  • Passe os fios pelo furo feito na tampa para o encaixe do interruptor.

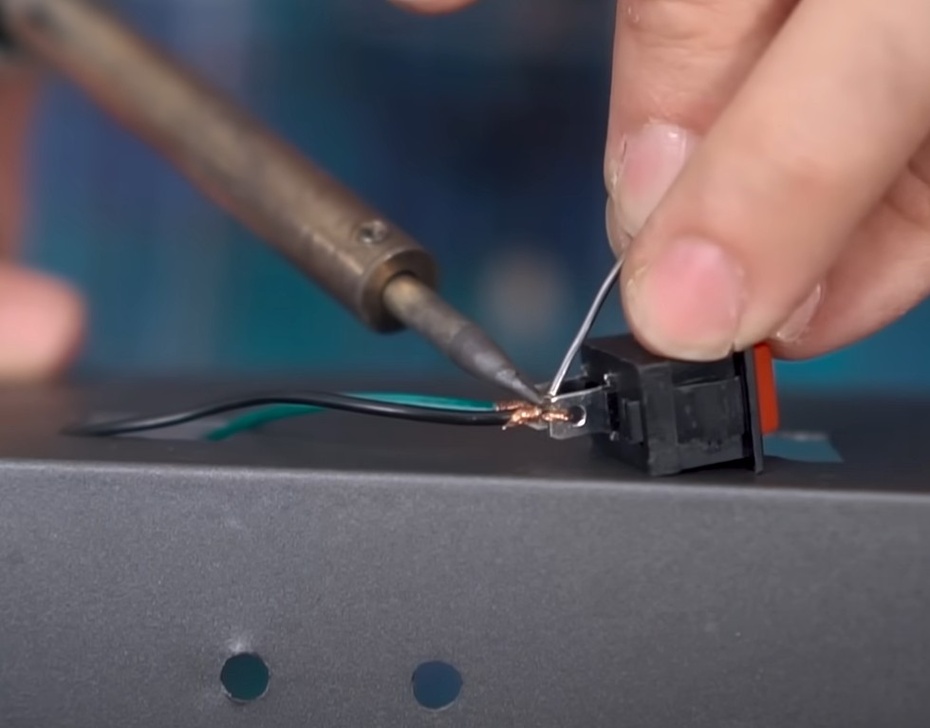

  • Passe a ponta desencapada do fio VERDE pelo buraco de um destes terminais do interruptor, enrole o fio e faça a solda.
  • Passe a ponta desencapada do fio PRETO pelo buraco de um destes terminais do interruptor, enrole o fio e faça a solda.

    Passe a ponta desencapada do fio PRETO pelo buraco de um destes terminais do interruptor, enrole o fio e faça a solda.

  • Chegamos no momento de conectar todo este trabalho na tampa da fonte.
  • O interruptor é só encaixar no local planejado. Passe um pouco de cola quente em torno dele por dentro da tampa para ajudar na fixação.
  • Encaixe o conector USB no local planejado. Passe um pouco de cola quente em torno dele por dentro da tampa para ajudar na fixação.
  • Conecte o plug “banana” VERMELHO no local desejado, monte com a chapa que foi soldada no fio AZUL, coloque uma porca e rosqueie a porca até fixar.
  • Conecte o plug “banana” VERMELHO no local desejado, monte com a chapa que foi soldada no fio BRANCO, coloque uma porca e rosqueie a porca até fixar.
  • Conecte o plug “banana” VERMELHO no local desejado, monte com a chapa que foi soldada no fio LARANJA, coloque uma porca e rosqueie a porca até fixar.
  • Conecte o plug “banana” VERMELHO no local desejado, monte com a chapa que foi soldada no fio VERMELHO, coloque uma porca e rosqueie a porca até fixar.
  • Conecte o plug “banana” VERMELHO no local desejado, monte com a chapa que foi soldada no fio AMARELO, coloque uma porca e rosqueie a porca até fixar.

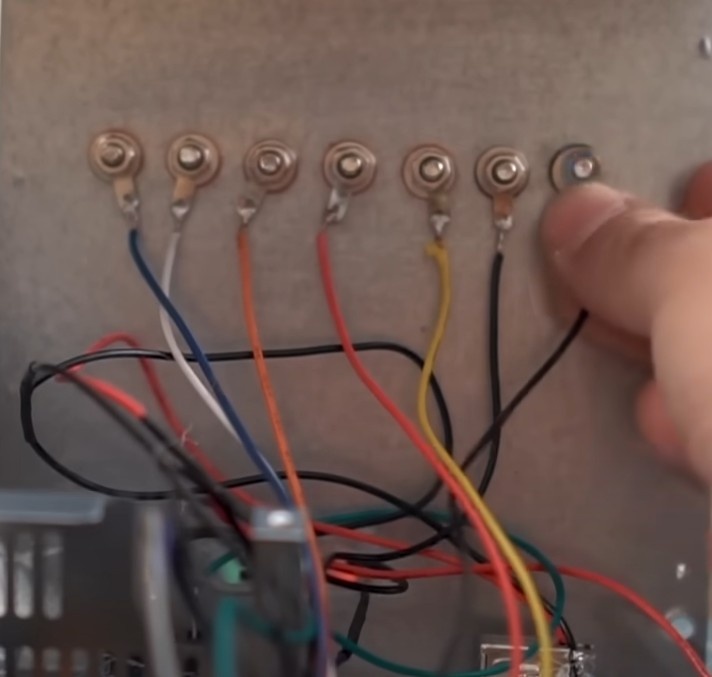

  • Conecte o plug “banana” PRETO no local desejado, monte com a chapa que foi soldada no fio PRETO, coloque uma porca e rosqueie a porca até fixar. Repita o processo para o outro fio e plug preto.

    Conecte o plug “banana” PRETO no local desejado, monte com a chapa que foi soldada no fio PRETO, coloque uma porca e rosqueie a porca até fixar. Repita o processo para o outro fio e plug preto.


Conclusão

Para obter tensões diferentes das prontas em cada saída, você pode conectar as pontas de teste apenas nos plugs vermelhos, o resultado da tensão será a DDP (diferença de potencial) entre os plugs conectados. Por exemplo, ligando no 12v e -12v, a tensão de saída será 24v, pois é o intervalor de -12 até 12. A menor tensão que podemos obter é a diferença entre 5v e 3.3, aproximadamente 1.5v (a tensão de uma pilha).
Durante a construção deste projeto vemos e aplicamos conceitos como tensão, corrente, regulação, segurança nos circuitos. Entender esses conceitos possibilita a compreensão e criação de projetos cada vez mais sofisticados.
