Cavalete para uso em outros projetos do tipo faça vc mesmo que pretendo ir registrando aqui. Cavaletes são bastante uteis para se elevar o nivel de do trabalho a uma altura mais confortável e que dê menos dor nas costas, principalmente em ambientes externos ou que possuam poucos recursos.

Observação: Uso de solda elétrica e esmerilhadeira (não recomendado para crianças e para pessoas muito iniciantes) - Sempre use EPIs com estas ferramentas (roupas adequadas, cinluindo luva de couro e máscara de solda), protetor auditivo, óculos de proteção, etc.

Arquivos do Projeto

Materiais Necessários

• Cerca de 7,3m de Metalon 30x30mm (tubo quadrado de aço) preferencialmente na chapa 14 (perto de 2mm de espessura) por cavalete
• Cerca de 1,7m de Metalon 15x15mm (tubo quadrado de aço) preferencialmente na chapa 14 (perto de 2mm de espessura) por cavalete
• Folhas de lixa para acabamento
• Zarção
• Tinta (cor a gosto)

Ferramentas Necessárias

• Solda (por arco elétrico) eletrodo ou solda MIG
• Esmerilhadeira
• Serra policorte (desejável, mas pode ser substituida por um bom uso da esmerilhadeira com disco de corte)
• Esquadro
• Nivel
• Pincel

Etapas

Preparando as peças

• Descrição:

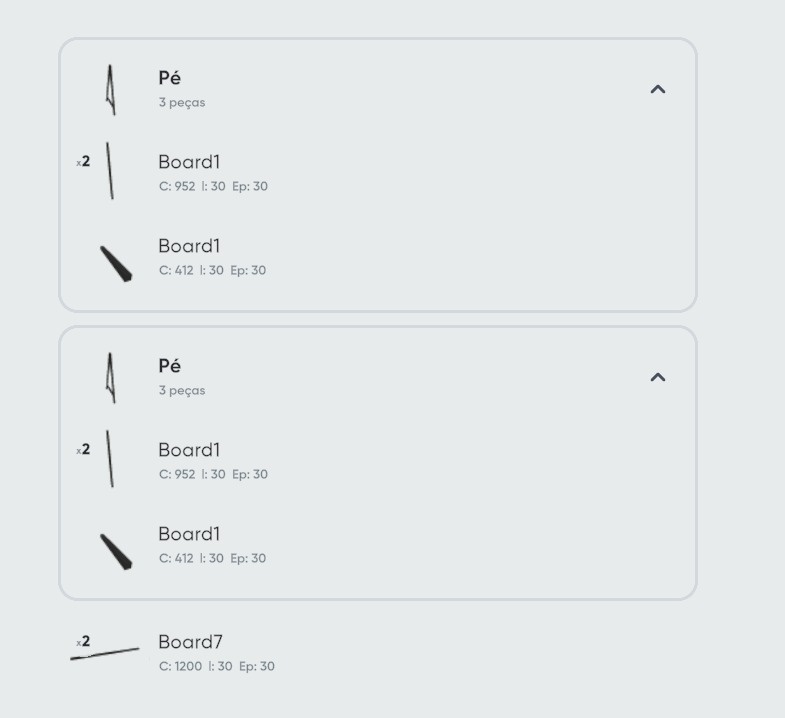

  Corte as peças conforme as figuras pensando que o ângulo de abertura das pernas em cada "A" de sustentação do cavalete é de 15°.
  Ou seja, comprimento de cada perna do "A" é de 952mm (lembre que o corte das pontas das peças também respeitam o ângulo de 15° (ou seja, não corte em angulo reto - 90°). São necessárias 4 peças dessas (duas por "A") para cada Cavalete
  Para a trava de cada cavalete corte uma peça de 412mm (tambem com cortes em suas extremidades de 15°) para que se encaixe perfeitamente como trava da abertura de cada "A". São necessárias 2 peças dessas por cavalete.

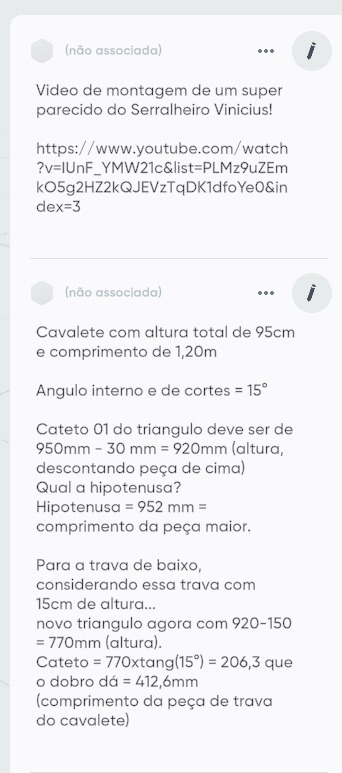

• Para o topo do cavalete corte 2 peças com 1,2m (unica peça com corte reto 90°)





Soldamdo os "A"s

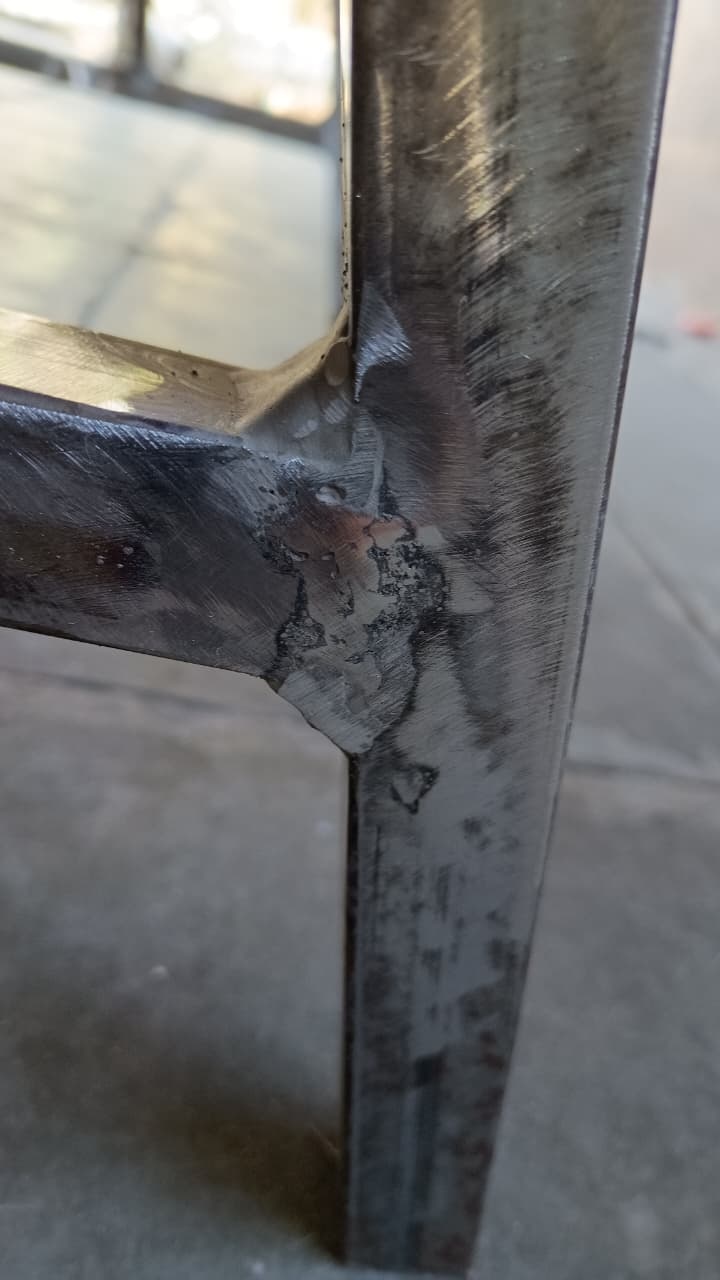

• Faça uma pré-montagem da estrutura do "A" em uma superfície plana. Se não tiver outra vai no chão. Medir sempre umas 2 vezes ou mais antes de cortar ou soldar... Faça a união das peças de forma que fique uma solda bem reforçada. Para melhor acabamento use a esmerilhadeira para nivelar a solda.
  Dicas: 01 - Fiz com os perfis de aço em espessura menor porque eram os que eu já tinha em casa, mas não recomendo principalmente para quem for soldador iniciante (igual a mim) devido à dificuldade bem maior de soldar perfis de aço mais finos... Furam com facilidade, por isso a dica de usar perfis na chapa 14.
  Dicas: 02 - Com a solda com resistência adequada, não se preocupe com o acabamento e alguns furos, desde que esteja bem soldada é possivel tapar os mesmos com "durepox", e lixando e pintando por cima irá esconder perfeitamente os detalhes de acabamento.





Solda final

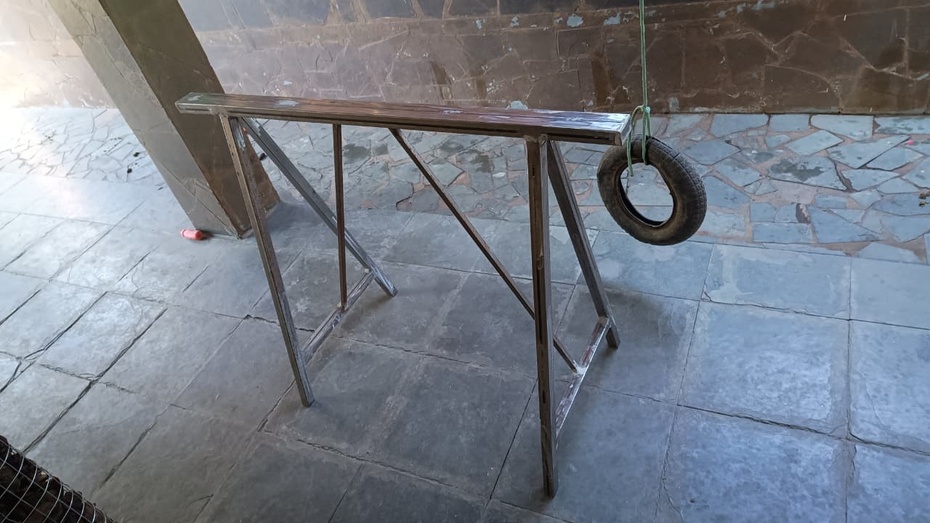

• Faça a união dos dois "A"s com as duas peças superiores também com solda.
  Muita atenção ao alinhamento e nivel dessas peças
  Posteriormente solde as travas de reforço (peças em metalon menor 15x15mm). Para isso faça um corte em 25° na parte superior das peças e um encaixe de forma que eles fiquem apoiadas no centro das travas dos "A"s. Preferencialmente aplique uma leve pressão para que estas peças estejam sobre tensão.





Lixar e pintar

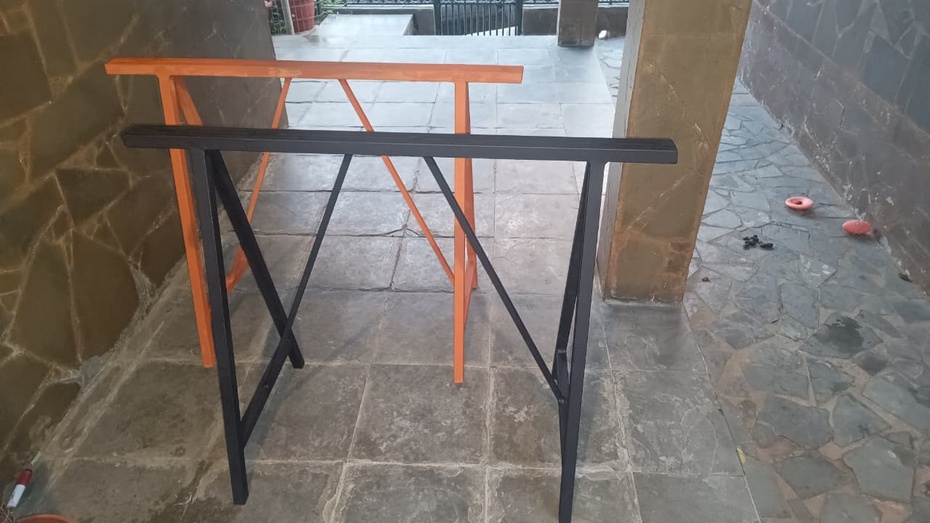

• Lixe e pinte cada um dos cavaletes. Tente curtir esse momento. Pode ser divertido para crianças e adultos. Se tiver crianças, tente usar esmalte sintético a base de água (bem mais fácil de lavar e remover de mãos e pernas, além de menos toxicos para sistema respiratório que os a base de solventes!





Conclusão

Primeiramente os créditos: Valeu serralheiro Vinícius! Projeto completamente inspirado em vídeo dele do Youtube: https://www.youtube.com/watch?v=IUnF_YMW21c&list=PLMz9uZEmkO5g2HZ2kQJEVzTqDK1dfoYe0&index=3

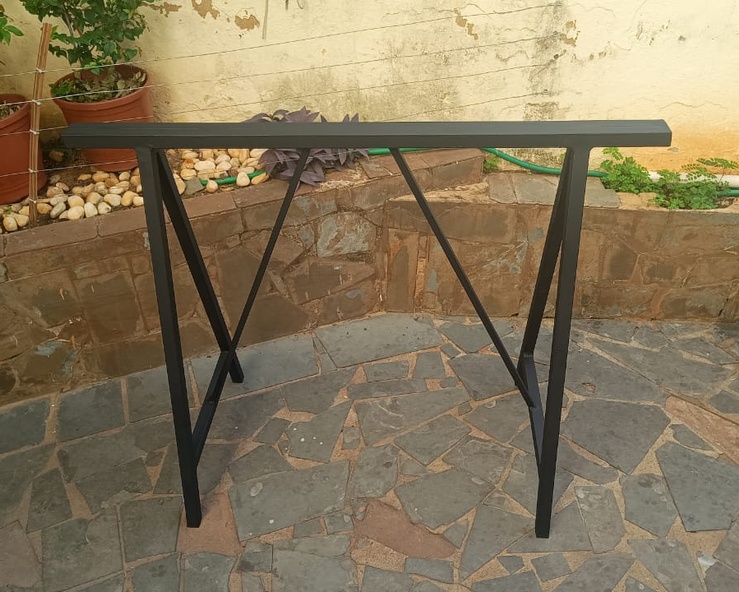

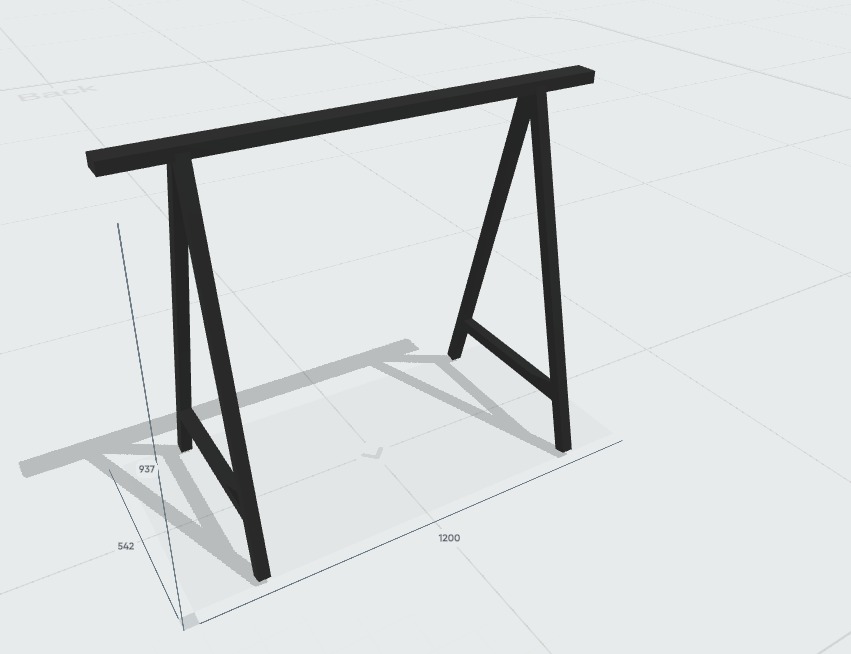

Cavalete repensado para altura final de 95 cm e comprimento de 1,2m.

Nota, peças e dimensionamento realizados para 1 cavalete mas em geral se trabalham com 2, ou seja veja o tananho do bolso antes de comprar o material para o projeto. Só recomendo fazer vc mesmo pelo prazer e para praticar serralheria...

Obs:
Para adaptar o projeto para outros tamanhos ou peças, utilize Teorema de Pitágoras e trigonometria básica (usando triangulo reto e ângulo de 15°) para achar os valores dos comprimentos de cada peça. Um ótimo exercício prático para o teorema... rsrsrs (se tiver dúvidas use uma IA para apoiar os cálculos). Essa parte e a pintura podem ter participação de crianças... Aproveite a diversão!
