Estante de ferramentas dupla face (3 prateleiras de cada lado) sobre rodízios, com guidão de cabo de vassoura. Em vez de carregar como maleta, você empurra como um carrinho.
Materiais Necessários
- Compensado de 15 mm
- Lateral — 2 unid. 50 × 120 cm
- Meio (divisória central) — 1 unid. 97 × 120 cm
- Chão — 1 unid. 50 × 97 cm
- Prateleiras — 4 unid. 24 × 97 cm
- Borda das prateleiras — 6 unid. 24 × 97 cm
- Base dos rodízios — 2 unid. — 15 × 50 cm
- 2 cabos de vassoura com 50 cm cada (guidão)
- 4 rodízios, 10 cm, pelo menos 2 com trava
- Parafusos para madeira 3,5mm
- Parafusos para rodízios
- Cola de madeira
Ferramentas Necessárias
- Parafusadeira (ou furadeira comum + chave de fenda)
- Brocas de 3,5 mm
- Escariador (ou estilete para chanfro manual)
- Lixa 150
- Régua, esquadro e fita crepe
Etapas
Marcar as linhas das prateleiras
-
Meça as alturas. Ainda com as peças deitadas, risque na divisória central e nas duas laterais a linha de apoio de cada prateleira.
-
Marque os pontos de parafuso. Sobre cada linha, faça os pontos a cada ~15 cm. Marcar no plano é o que garante prateleira nivelada depois.
-
Confira o espelhamento. As marcas da lateral e da divisória precisam coincidir na mesma altura, senão a prateleira entra torta.
Unir o chão à divisória central
-
Passe cola. Cola de madeira na borda inferior da divisória, em toda a extensão.
-
Posicione e prenda. Divisória em pé, centralizada no chão. Confira o esquadro antes de furar.
-
Pré-fure e parafuse por baixo. Broca 3 mm com escareador, parafusos a cada 15 cm atravessando o chão para dentro da divisória.
-
Deixe secar. Esse "T" sustenta o carrinho inteiro, não force a peça antes da cola pegar.
Chanfrar os cantos das laterais
-
Empilhe as duas laterais. Alinhadas e presas com sargento, corte as duas de uma vez ou use uma como gabarito da outra.
-
Corte a 45°. Só nos cantos superiores. Serra tico-tico com guia ou serra circular.
Fechar a caixa com as laterais
-
Monte uma lateral por vez. Cola na borda do chão e da divisória.
-
Pré-fure sempre. Compensado abre na borda se você parafusar direto.
-
Confira o esquadro antes de fechar o segundo lado. Se entrar torto agora, as prateleiras não encaixam depois.
-
Ignore o balanço. A estrutura ainda vai ceder na diagonal, são as prateleiras que travam isso.
Instalar as prateleiras do primeiro lado
-
Deite o carrinho de lado. Encaixe nas linhas marcadas. Confira o nível antes de fixar.
-
Pré-fure e parafuse pelo lado de fora. Pela lateral e pela divisória, seguindo os pontos já marcados.
Instalar as prateleiras do segundo lado
-
Repita o processo. Mesma sequência do lado anterior.
-
Desencontre as alturas de propósito. As prateleiras não precisam espelhar as do outro lado, desalinhar cria um vão mais alto para caixa de ferramenta ou furadeira.
-
Cole e parafuse as ripas de frente. As ripas de 5 cm na borda de cada prateleira são o que segura as coisas no lugar quando o carrinho anda.
Instalar os rodízios
-
Vire o carrinho de barriga para cima e fixe as bases de reforço. As 2 peças menores vão sob o chão, alinhadas com as laterais.
-
Parafuse os rodízios nas bases, sempre na base de reforço.
-
Ponha em pé e teste. Empurre, gire, trave. Ajuste agora se algum rodízio estiver desalinhado.
Montar o guidão
-
Defina a altura. Entre 95 e 100 cm do chão costuma ser confortável para empurrar. Segure o cabo no lugar e teste antes de marcar.
-
Parafuse os suportes 3D. Um em cada extremidade da lateral, alinhados com o esquadro, se ficarem desnivelados, o cabo não encaixa nos dois.
-
Encaixe o cabo de vassoura. Se houver folga, uma gota de cola em cada ponta resolve.
Conclusão

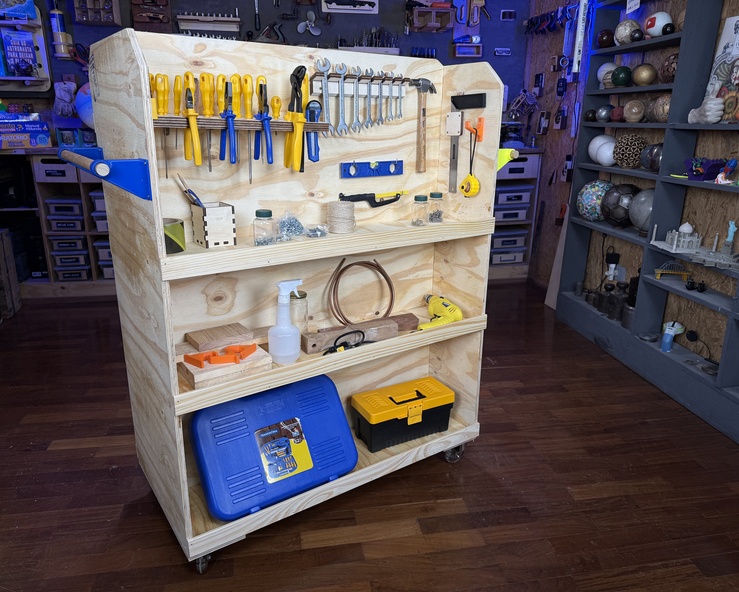

Pronto: uma estante dupla face sobre rodízios, com painel de ferramentas de um lado e insumos do outro. Toda a estrutura é cola mais parafuso em volta do "T" central formado pelo chão e pela divisória. Com o corte já pronto da loja, fecha em uma tarde.
Confira o esquadro em três momentos: no "T" central, ao fechar cada lateral e antes da primeira prateleira
Use o carrinho cru por duas semanas antes de pintar; você ainda vai querer furar mais um suporte
Peso pesado na prateleira de baixo, para o carrinho não tombar na curva
Extras opcionais
Arquivo de chaves de fenda: painel 3D impresso com furos escalonados, parafusado na face interna de uma lateral
Extensão elétrica: fixe um filtro de linha na lateral com abraçadeiras e prenda o cabo com passa-fio impresso, assim a bancada anda com energia
