Neste projeto, vamos construir uma versão caseira do Bat-Sinal, usando luz, recortes e um pouco de criatividade! Prepare-se para explorar conceitos de óptica, experimentar com projeções e criar suas próprias mensagens usando a luz.

Materiais Necessários

• Lanterna 300lm 10cm Ø
• Spray preto (Pintura opcional, mas vale a pena)
• 1 Chapa de papelão 120x100cm
• Fita durex 48mm largura
• Lupa 8x
• Refil de cola quente
• Fira isolante 18mm

Ferramentas Necessárias

• Estilete
• Tesoura
• Pistola de cola quente
• Régua 50cm
• Lápis HB

Etapas

Construindo o canhão de luz

• Faça um retângulo de 44x40cm.
• Recorte o retângulo maior de 44x40cm.
• Usando a régua desenhe dentro deste retângulo quatro retângulos de 11x40cm dentro do retângulo cortado.

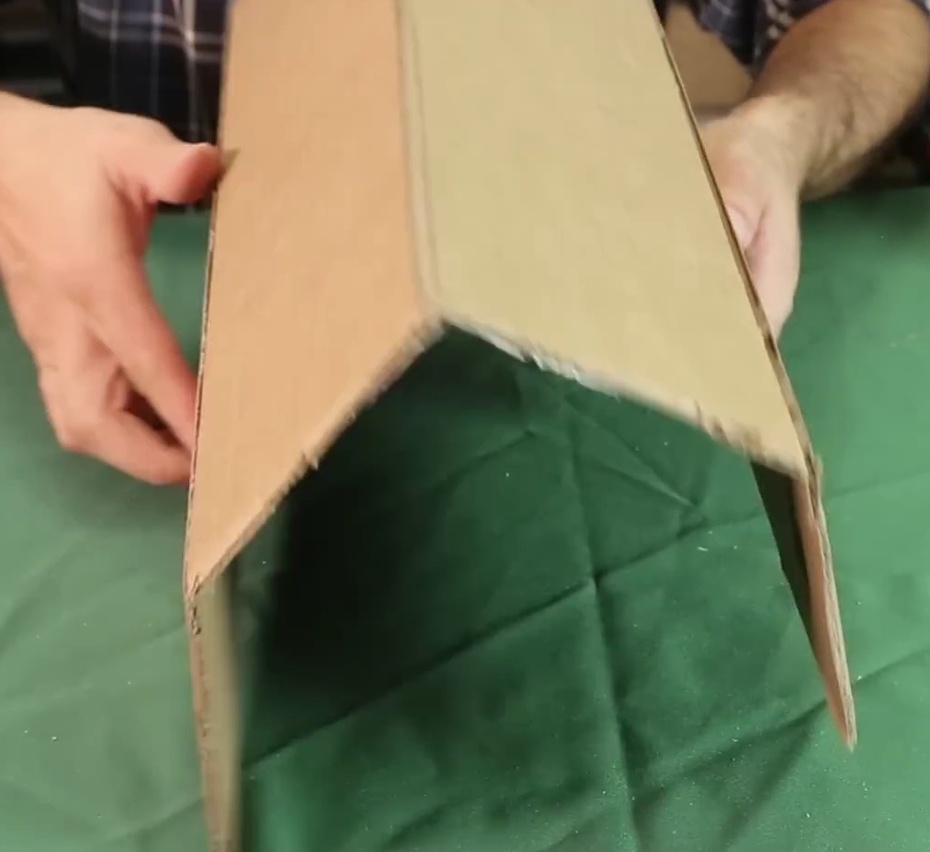

• Com o estilete e régua faça um corte, sem atravessar o papelão, nas 3 linhas que separam os 4 retângulos, de modo que após cortados eles não se separem e sejam fáceis de dobrar.




• Dobre os retângulos até obter um tubo oco retangular de 40cm de comprimento e 11 cm de largura e altura.
• Usando o restante da chapa de papelão faça outro retângulo, agora de 52x30cm.
• Recorte o retângulo maior de 52x30cm.
• Usando a régua desenhe dentro deste retângulo quatro retângulos de 13x30cm dentro do retângulo cortado.
• Com o estilete e régua faça um corte, sem atravessar o papelão, nas 3 linhas que separam os 4 retângulos, de modo que após cortados eles não se separem e sejam fáceis de dobrar. Este tubo receberá a lupa e nos ajudará a ajustar o foco do canhão de luz.




• Na chapa de papelão desenhe e corte um quadrado de 13x13cm
• Coloque a lupa bem no centro do quadrado 13x13cm e marque, usando um lápis, o desenho da circunferência da lupa.
• Corte o circulo que representa a circunferência da lupa.
• Caso tenha optado por pintar o canhão de luz, faça isso neste momento. É interessante pintar antes de começar a montagem para conseguir uma melhor cobertura da peça. Para continuar a montagem, espere a tinta secar bem.
• Monte as caixas novamente e cole com fita adesiva transparente. Certifique-se que ambas fiquem bem firmes.

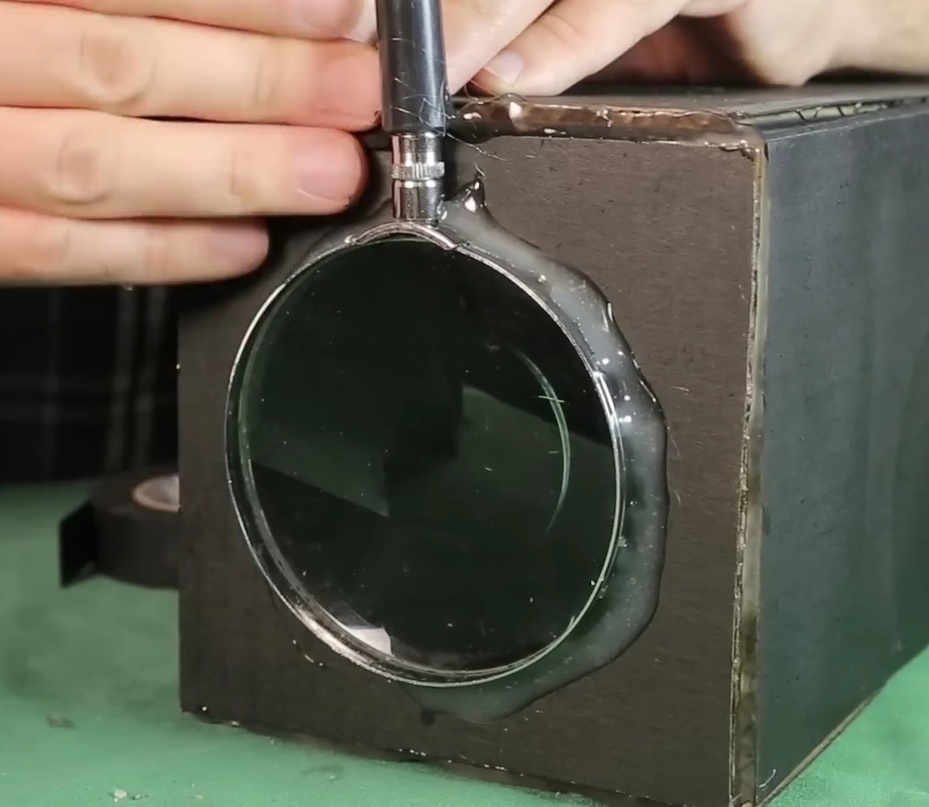

• Posicione a lupa no local cortado do quadrado 13x13cm e cole as laterais da lupa usando cola quente.
• Depois da lupa colada, cole o quadrado 13x13cm em um dos lados abertos da caixa 13x30cm.




• Passe fita isolante em todas as arestas da caixa que tem cola quente, para que não passe luz.
• Imprima a imagem do símbolo do Batman, ou a imagem que tenha escolhido, com tamanho de no máximo 2/3 do diâmetro da lente da lupa. Recorte a imagem de forma que contenha apenas a silhueta da imagem.
• Corte um pedaço de fita transparente com 17cm de comprimento.

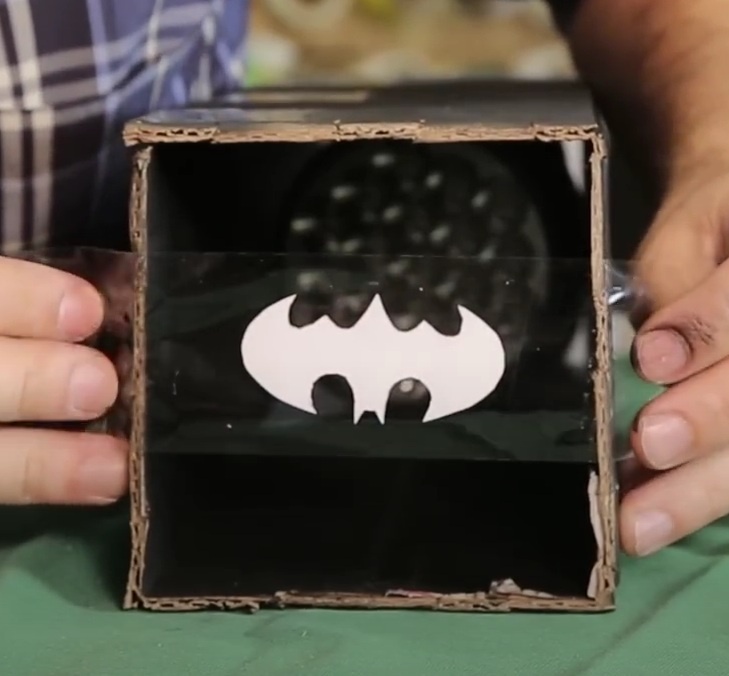

• Cole a imagem de cabeça para baixo no centro do pedaço de fita transparente.
• Cole a fita em um dos lados vazados do tubo 11x40cm. A imagem colada na fita precisa ficar centralizada no quadrado 11x11cm.




• Do outro lado vazado da caixa 11x40cm, ligue e coloque a lanterna.

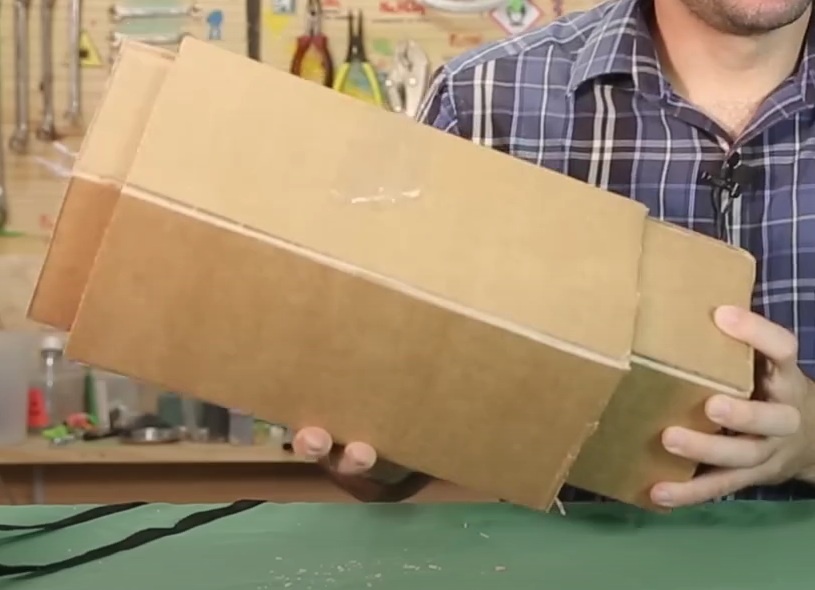

• Insira o tubo 11x40cm no tubo 13x30cm.
• Em um local escuro faça o teste do canhão de luz. Ajuste o foco puxando o tubo externo para frente e para trás.

Conclusão

O funcionamento deste projeto é semelhante ao do nosso próprio olho. A imagem impressa é projetada de forma invertida na parede — por isso, colamos o desenho de cabeça para baixo! Assim, quando a luz passa pela lente, a projeção aparece na orientação correta.

No nosso olho, o ajuste do foco é feito automaticamente por uma lente natural chamada cristalino, que muda de forma para focar objetos em diferentes distâncias. No canhão de luz, não temos esse ajuste automático, então é preciso encontrar manualmente a melhor posição da lente e da luz para obter uma imagem nítida.

Incentivamos você a experimentar! Teste com diferentes desenhos, frases, tipos de lentes ou lanternas. Use a criatividade e veja como cada mudança afeta a projeção!
