Uma cancela feita no tinkercad, em breve irei fazer na vida real, sou iniciante e estou começando em arduino.

Arquivos do Projeto

Materiais Necessários

• 1 - Leds ( 7 )
• 2 - Sensor ultrassônico
• 3 - Resistores 220 ohms ( 7 )
• 4 - LCD 16 x 2, ( IC2 )
• 5 - Arduino UNO
• 6 - Jumpers
• 7 - Microservo

Ferramentas Necessárias

• 1 - Pinça ( Para auxiliar ao tirar os jumpers ou componentes )

Etapas

1 - Coloque o GND do arduino no negativo da protoboard

2 - Coloque o 5V do arduino no positivo da protoboard

3 - Coloque os leds

• Opicional: Deixe um espaço de 2 furos em cada led

4 - Coloque os resistores nos negativos dos leds

5 - Coloque o sensor ultrassônico

• E Conecte o 5V e o GND no negativo e positivo dele.

6 - Coloque o microservo

• E Conecte o negativo e o positivo nele

7 - Conecte o GND e o 5V no LCD IC2

• Conecte o SDA e o SCL no arduino.

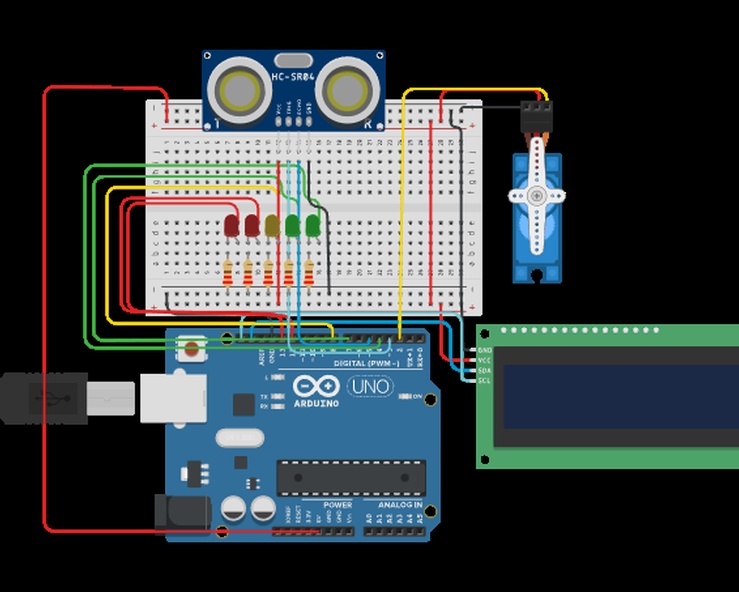

Agora conecte todos os pinos em cada componente:

• Conecte o LED vermelho 1 no pino 13
  LED vermelho 2 no pino 12
  LED amarelo no pino 8
  LED verde 1 no pino 7
  LED verde 2 no pino 4
  Sensor ultrassônico TRIG no pino 3
  ECHO no pino 5
  Servo no pino 2

Ligue o arduino com o código já programado

• Pronto!

Conclusão

Obrigado por usar meu código! ( Dica: Conecte o 5V e o GND nos dois lados da protoboard )
