Construção de uma câmara escura com a possibilidade de ajuste do foco através do uso de uma lente de lupa.

Materiais Necessários

• Caixa de papelão pequena (algo próximo de 20 x 10 x 5 cm)
• Cartolina preta
• Folha de papel vegetal
• Fita adesiva preta (pode ser fita isolante)
• Lupa pequena (com lente de diâmetro entre 5 e 8 cm)

Ferramentas Necessárias

• Tesoura
• Estilete
• Ferramentas opcionais: Pistola de cola quente com refil

Etapas

Tubo da lente

• Desmonte a lupa, retirando a lente.
• Corte um pedaço de cartolina com aproximadamente as seguintes dimensões, 50 x 15 cm.
• Faça um tubo com este pedaço de cartolina, o diâmetro deve ser o mesmo da lente da lupa, então faça o tubo enrolando a lente com a cartolina.
• A lente deverá ficar posicionada dentro do tubo mas bem próxima de uma das extremidades do mesmo.
• Para que o tubo não desenrole utilize fita adesiva preta para fixar.

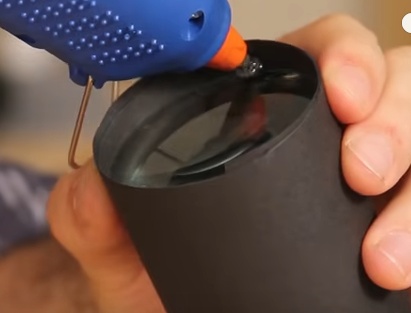

• E caso a lente não esteja bem firme na posição adequada dentro do tubo, utilize um pouco de cola quente nas bordas da lente para que fique na posição.





Montagem da câmara

• Usando um estilete corte um retângulo no meio de uma das maiores faces da caixa. O tamanho do retângulo pode variar a gosto, o importante é que não seja muito pequeno, deixe apenas pelo menos 3cm de margem das bordas.
• Recorte o papel vegetal com cada lado sendo aproximadamente 2cm maior do que o retângulo recortado da caixa. Você pode usar o retângulo retirado da caixa como molde e então considerar mais 2cm em cada lado para cortar o papel.
• Usando fita adesiva fixe a folha cortada de papel vegetal na face da caixa de onde foi recortado o retângulo.

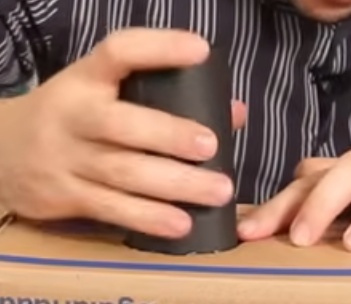

• Corte com um estilete um círculo (do mesmo diâmetro que o tubo), no centro da face oposta ao papel vegetal. Use o tubo como referência para riscar a circunferência, e quando for cortar o faça por dentro do círculo riscado, para garantir um melhor ajuste do tubo à caixa.
• Feche a caixa e utilize a fita preta para vedar entradas de luz na caixa, garantindo que a luz entre majoritariamente através do furo feito para o tubo da lente.
• Insira o tubo da lente no buraco mas não o deixe fixo, você pode, se necessário, usar mais fita preta para cobrir regiões abertas entre o tubo e o buraco na caixa, mas não deixe que essa fita se prenda ao tubo, o que irá impedir o movimento livre de entrada e saída do mesmo.




• Aponte a lente para uma região bem iluminada, e observe a imagem se formando no papel vegetal, se precisar arrumar a nitidez da imagem, é só puxar ou empurrar o tubo (sem que ele saia por completo da caixa), assim você ajusta o foco, tanto para objetos mais distantes quanto mais próximos.

Conclusão

Este projeto simula muito bem o processo de formação de imagem dentro do nosso olho, e parte dos sistemas presentes em câmeras, binóculos ou lunetas, com a diferença de que não foi incluído um sistema para inverter a imagem, o que faz com que ela seja projetada de cabeça para baixo na folha de papel vegetal. Uma possível melhoria, seria a inclusão de prismas para fazer a inversão, assim como em binóculos ou ainda acrescentar um “telhado” sobre a parte onde fica o papel vegetal, pois quanto mais escuro estiver ao redor do papel mais a imagem fica visível.
