O meu projeto é básico para algumas pessoas. Para quem nunca mexeu com o LCD, a única dificuldade são o número de ligações. É muito divertido mexer no sensor e ver escritos diferentes. Quem ler, por favor comente algo.

Arquivos do Projeto

Materiais Necessários

• Qualquer arduino(menos o nano e o mini)
• 1 protoboard
• Jumpers
• Sensor de distância ultrassônico do arduino
• 1 potênciometro 1000 ohms
• LCD 16x2
• Resistor 10.000 ohms

Ferramentas Necessárias

• Mãos(não precisa de nenhuma)

Etapas

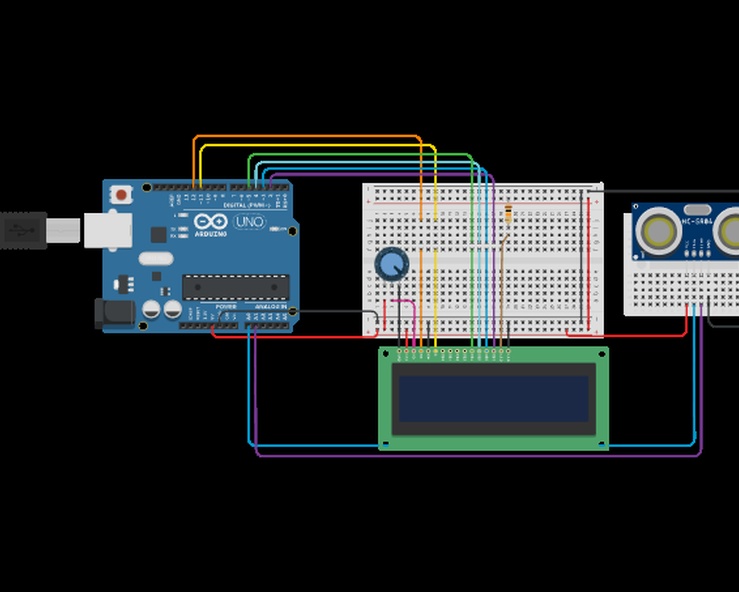

Conectando LCD

• GND- polo mais a direita do potênciometro
  VCC- 5V do arduino
  VO- polo do meio do potênciometro
  RS- porta digital 12
  RW- GND do arduino
  E- porta digital 11
  DB4- porta digital 5
  DB5- porta digital 4
  DB6- porta digital 3
  DB7- porta digital 2
  LED(o logo depois do DB7)- resistor
  LED( último pino)- GND do arduino

Conectando o sensor

• GND- GND do arduino
  VCC- 5V do arduino
  Trig- porta analógica 0
  Echo- porta analógica 1

Conectando componetes

• Resistor(polo não ligado ao LCD)- 5V do arduino
  Polo do potênciometro mais a esquerda- 5V do arduino
